船型翘板电源开关结构设计

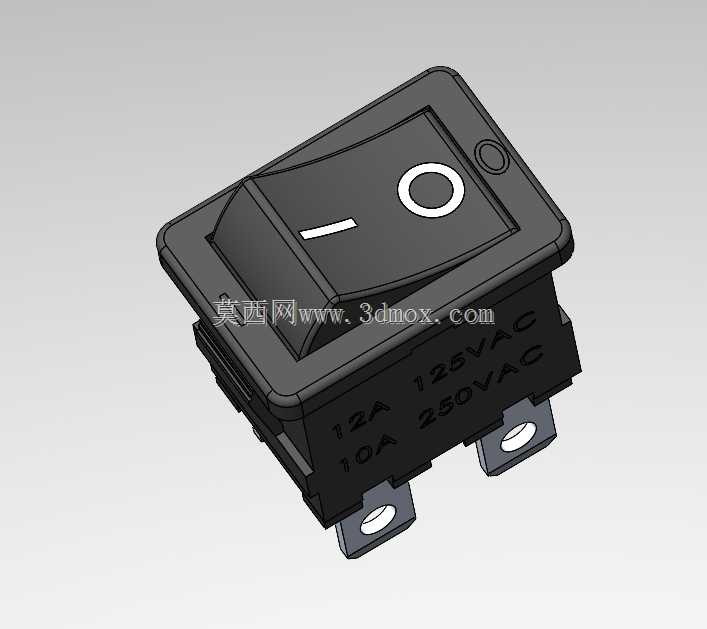

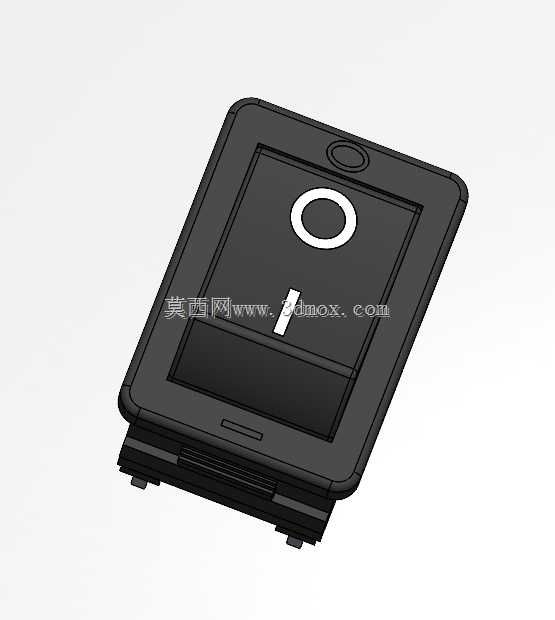

　　在低压电控回路的终端操作部件选型中，翘板开关是小功率设备通断控制最常用的元件之一，这类开关常见于桌面小型仪器、家用小电器、工控辅助设备的操作面板上，承担单回路或双回路的电源通断、功能档位切换功能，相比按钮式开关，翘板结构的操作行程更长，操作反馈更清晰，误触概率更低，同时外露操作面的标识直观，操作人员无需额外培训即可识别通断状态。这款翘板开关的设计首先围绕面板安装的适配性展开，整体采用嵌入式卡扣安装结构，安装时无需额外螺丝固定，仅需在面板上开出对应尺寸的矩形安装孔，将开关本体从面板正面推入即可通过侧边的弹性卡扣卡紧在面板上，安装效率远高于螺丝固定的结构，适合批量设备的组装作业。开关的外露操作面采用带弧度的翘板造型，表面做了细微的防滑纹理处理，操作时手指按压的触感清晰，翘板上压制了标准的通断标识，“一”代表接通、“O”代表断开，标识与翘板本体一体成型，长期使用不会出现标识磨损脱落的问题，操作面边缘做了小圆角过渡，避免操作时划伤手指。开关本体的基座采用耐高温绝缘工程塑料材质，能够承受回路通断时产生的瞬时电弧高温，同时具备足够的结构强度，在反复按压操作时不会出现基座开裂、变形的问题。

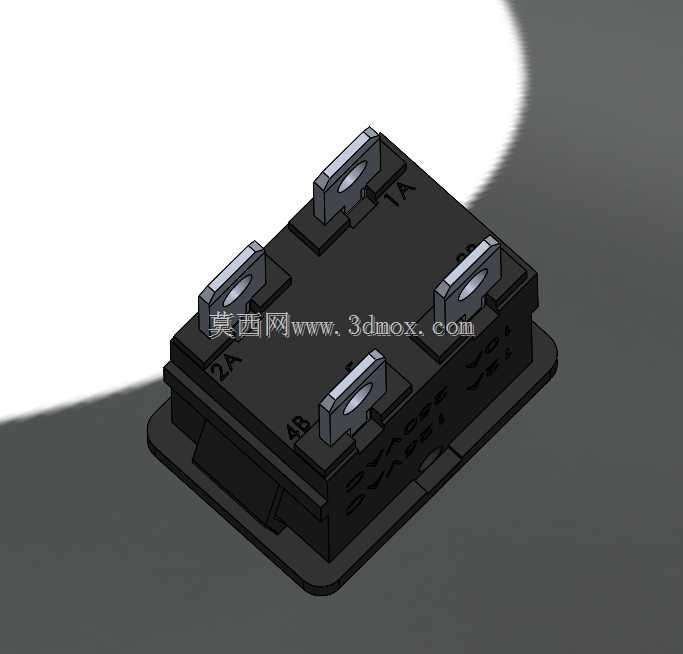

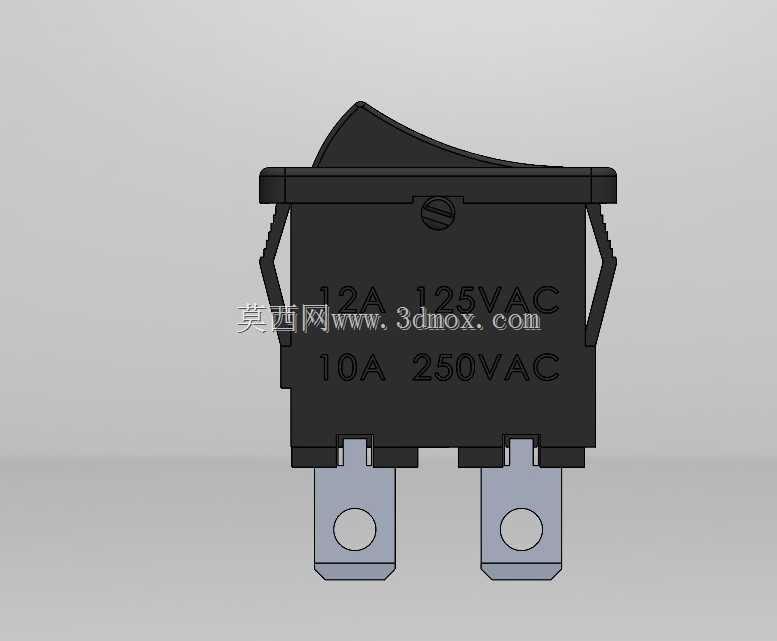

　　底部的接线端子采用插片式结构，适配常规的6.3mm标准接插件，接线时无需焊接，仅需将压接好的插簧端子直接插入即可完成接线，接线牢固度高，接触电阻小，能够承载额定范围内的持续工作电流，端子与基座之间做了防脱卡扣设计，设备运输或使用过程中出现震动时，接线端子不会出现松脱、接触不良的问题。从电气性能设计来看，这款开关支持双回路通断，可同时切断火线与零线，提升用电设备的安全性能，额定参数覆盖常见的低压交流供电场景，能够满足10A/250VAC、12A/125VAC的负载通断需求，适配绝大多数民用、工业用小型设备的电源控制需求。

　　开关的内部触点采用银合金材质，具备良好的导电性与抗电弧烧蚀能力，能够承受上万次的反复通断操作，使用寿命满足常规设备的全生命周期使用需求。翘板与基座之间的转动配合结构采用了阻尼适中的转轴设计，按压操作时的力度均匀，不会出现卡滞、松动的问题，操作到位后有清晰的档位反馈，操作人员可以通过手感判断开关是否切换到位，避免出现虚接的问题。在安装边界设计上，开关的整体嵌入深度控制在常规面板的适配范围内，不会因为安装深度过大占用设备内部过多的布线空间，面板外露部分的高度仅为几毫米，不会突出面板过多，避免设备搬运、使用过程中误碰开关导致意外通断。

　　开关的整体外形尺寸适配行业通用的安装开孔标准，可直接替换同规格的现有翘板开关，无需修改面板开孔尺寸，降低设备改型的设计成本。在建模过程中，所有配合尺寸均按照行业通用公差进行设计，卡扣的弹性变形量、插片的间距、操作翘板的转动间隙都经过反复校核，确保实际生产装配时不会出现干涉、装配不到位的问题，同时模型还原了开关表面的标识细节、端子的倒角细节、基座的分型线细节，可直接用于设备面板的装配干涉检查、操作界面的可视化渲染，也可作为电控类教学演示的三维素材使用。这类翘板开关的应用场景覆盖极广，从家用的排插、小家电，到工业场景中的小型控制盒、测试仪器、辅助设备操作台，都能见到这类结构的开关，其结构简单可靠、成本低廉、安装维护方便的特性，是小功率回路终端控制的首选元件，在进行设备结构设计时，选用标准化的翘板开关能够大幅降低采购成本与后期维护成本，同时提升设备的操作易用性。
