船舶驾驶舱操控台结构设计方案

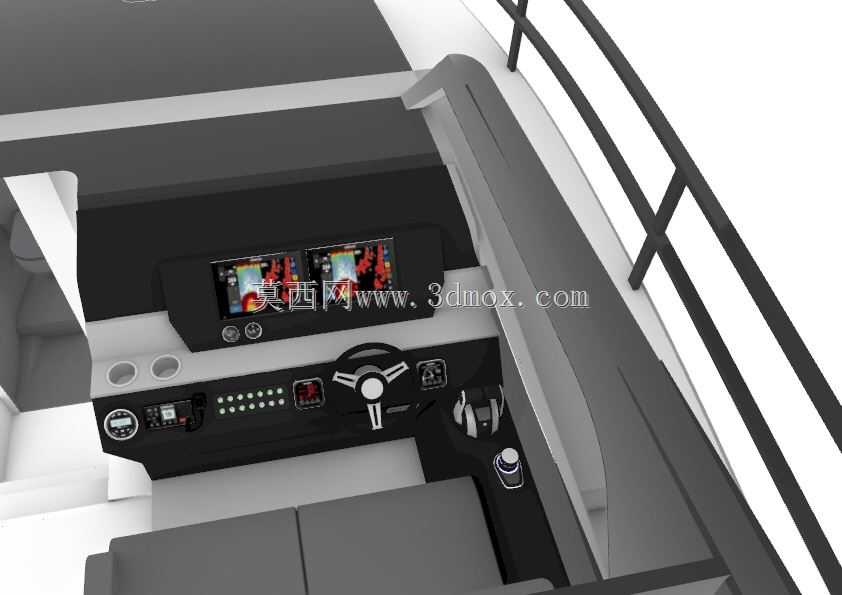

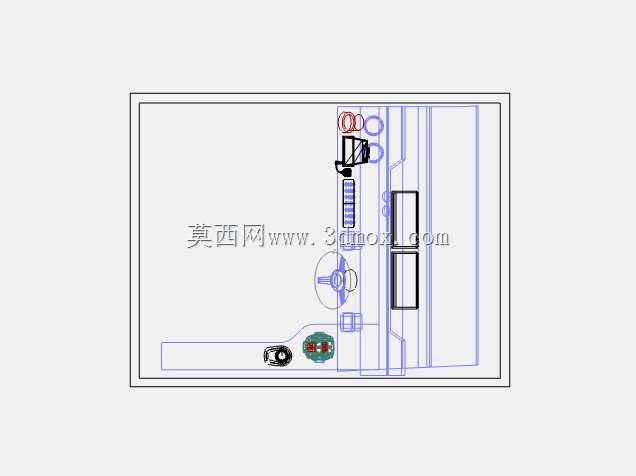

　　该操控台主要适配中小型休闲游艇、作业交通艇的驾驶舱布局，核心作用是整合航行过程中所有操控、监测功能模块，让驾船人员在坐姿状态下无需大幅移动身体即可完成全部航行操作，降低长时间驾船的疲劳感，同时优化舱内空间利用率，避免零散布置的操控部件占用过多通行空间。从结构布局来看，整体采用高低错落的分区设计，靠近驾驶位前方的倾斜面板区域布置双块大尺寸显示屏，屏幕安装角度做了15度的后仰倾斜，适配坐姿状态下的人眼视线角度，避免户外强光直射屏幕产生反光，屏幕下方预留了物理按键阵列区域，按键采用凸起式防滑设计，即便驾船人员手部沾有水渍也能准确按压，不会出现误触情况。

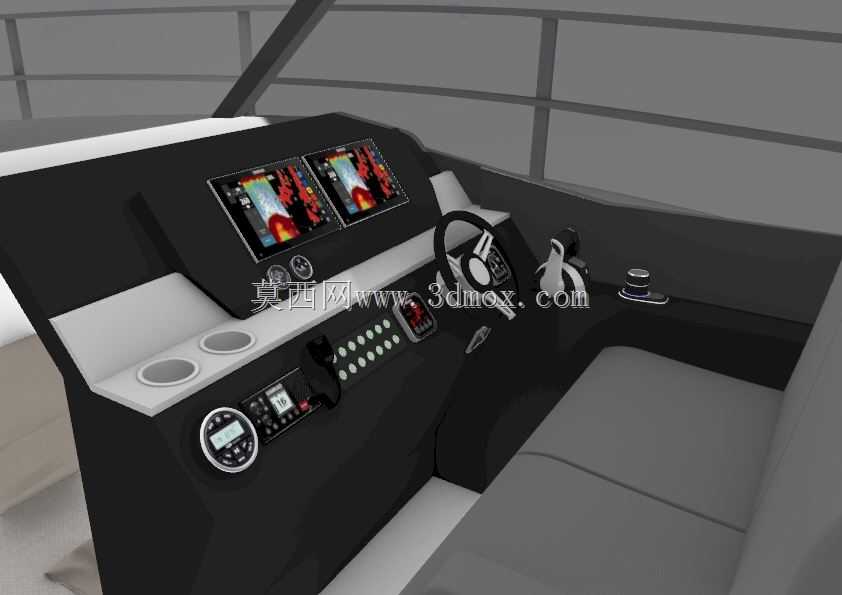

　　操控台左侧靠近舱壁的位置预留了两个嵌入式杯架，深度设置为80mm，可容纳常规直径的水杯与饮料瓶，避免航行过程中船体颠簸导致饮品倾洒，杯架旁侧布置了圆形模拟仪表与小型功能控制模块，用于显示发动机转速、剩余油量、舱内电压等基础航行参数，作为电子显示屏的冗余备份，即便电子屏出现临时故障也能通过机械仪表获取核心航行数据。转向舵布置在操控台右侧的人体工学操作位，舵轮直径设置为320mm，表面包裹防滑纹理材质，舵轮下方预留了足够的腿部活动空间，不会对驾船人员的膝盖活动造成干涉，舵轮旁侧布置了油门操纵手柄与锚机控制按钮，操作行程与阻尼经过适配调整，推动过程中带有清晰的档位反馈，方便驾船人员精准控制航速。

　　操控台下部与驾驶座椅做了一体化适配设计，座椅采用高支撑性的曲面造型，边缘做了圆角过渡处理，避免人员进出时磕碰受伤，操控台所有外露边缘均做了R5以上的圆角处理，没有尖锐的直角结构，适配船舶航行过程中人员可能出现的晃动磕碰场景。安装边界方面，操控台整体宽度适配1.8米至2.2米宽度的驾驶舱空间，底部采用螺栓固定式安装结构，预留的安装孔位可适配不同船体的预埋固定点位，安装完成后操控台后侧与舱壁之间预留50mm的走线空间，方便所有显示屏、仪表、操控部件的线束整理与后期检修，线束可通过操控台内部的预留线槽统一排布，避免外露线束杂乱影响舱内整洁度，同时减少线束被踩踏、磨损的风险。

　　设计过程中充分考虑了船舶使用场景的特殊性，所有外露部件的安装缝隙均做了密封处理，可阻挡航行过程中溅入的水花进入操控台内部，避免电路部件出现短路故障，面板材质选用耐盐雾、抗紫外线的工程塑料与金属复合结构，长期在户外日照、高湿度海洋环境下使用也不会出现表层褪色、材质脆化的问题。操控台的功能分区完全按照驾船人员的操作频率排布，高频使用的舵轮、油门手柄、核心显示屏布置在手臂自然伸展即可触及的核心操作区，低频使用的功能开关、辅助仪表布置在侧方区域，既保证操作的便捷性，也避免核心操作区过于拥挤导致误操作。座椅与操控台之间的距离预留了150mm的调节余量，可适配不同身高的驾船人员调整坐姿，保证不同体型的使用者都能找到舒适的操作位置，操控台表面的按键、旋钮尺寸都做了加大处理，方便驾船人员在视线关注前方航行状态时，仅凭手部触感就能完成操作，不需要低头确认按键位置，提升航行过程中的操作安全性。
