直齿圆柱齿轮与齿条啮合传动结构

这套齿轮齿条啮合结构，是机械传动领域里将旋转运动与直线运动相互转换的典型基础构件，在各类需要直线往复驱动、行程定位的设备场景中应用极广。从实际工程使用场景来看，这类结构常出现在自动化生产线的工位平移机构、机床的轴向进给单元、升降设备的垂直驱动端，甚至小型精密设备的调节机构里，相比丝杠传动，它能适应更长的行程布局，传动响应直接，安装调整的容错空间也更适配现场装配需求。

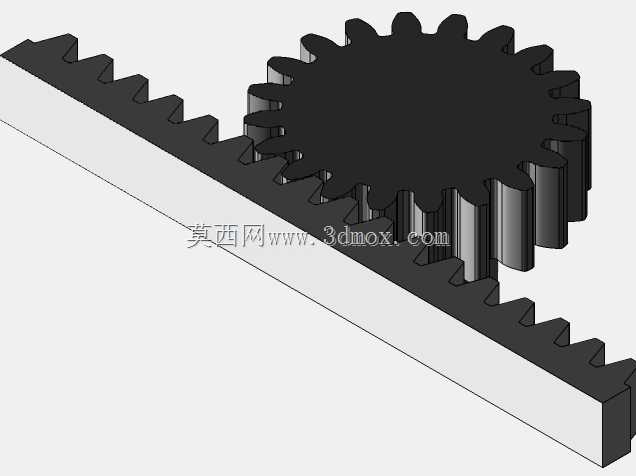

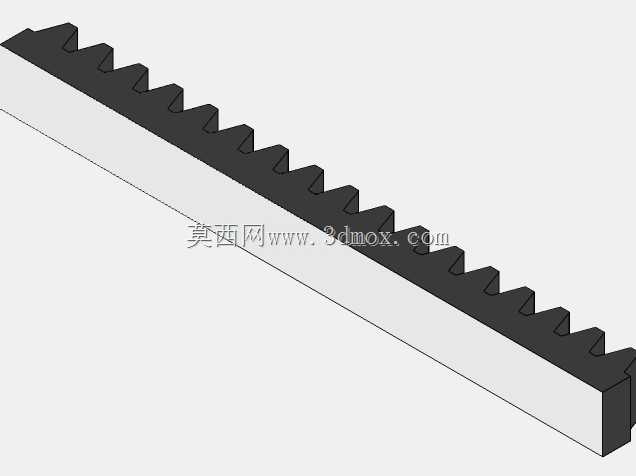

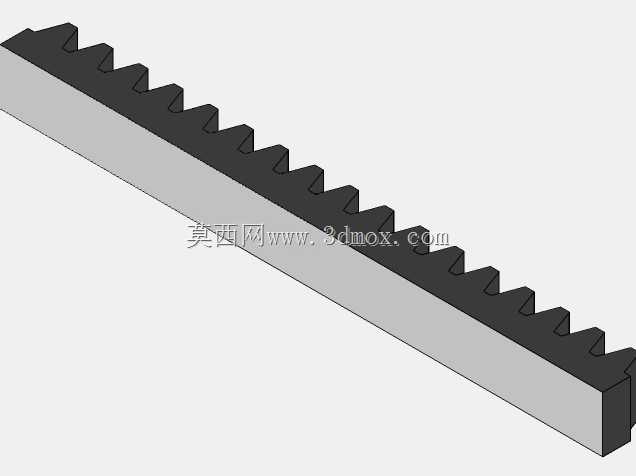

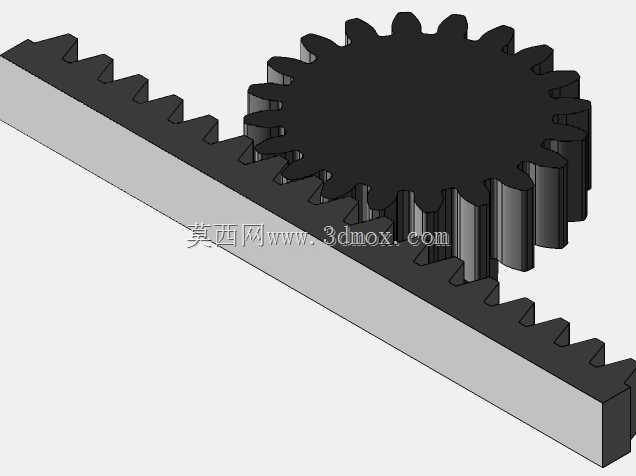

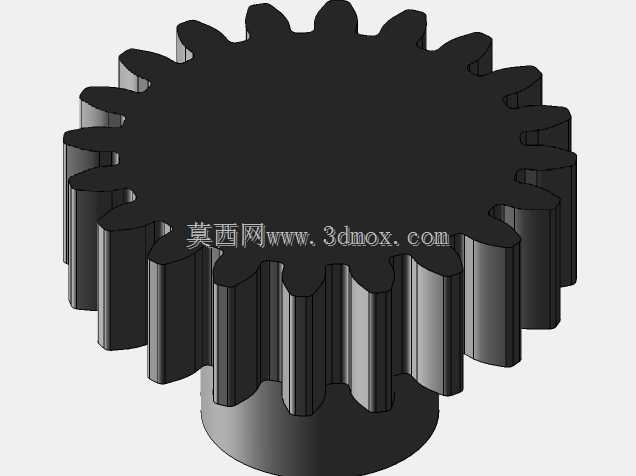

从功能特性上看，这套结构采用标准直齿齿形设计，齿轮与齿条的齿距、压力角参数完全匹配，啮合过程中齿面接触均匀，传动过程无卡滞，正反向传动的回程间隙可通过调整齿轮与齿条的中心安装距来控制，能满足多数中低速、中等载荷的传动需求。齿轮部分采用带轴颈的一体式结构，轴颈可直接与轴承座配合安装，不需要额外设计齿轮与传动轴的连接结构，减少了装配环节的累计误差；齿条为长条形等截面结构，背面为平整安装基准面，可直接通过螺栓固定在设备的安装基座上，安装时只需保证齿条的直线度与齿轮轴线的垂直度，就能实现顺畅啮合。

设计思路上，这套结构优先考虑了加工与装配的便利性，齿形参数选用通用标准模数，不管是采用铣削加工还是线切割加工，都能快速找到对应的加工刀具与工艺参数，不需要定制特殊刀具，能有效降低零件的加工成本。结构上没有做多余的轻量化镂空，保证了齿条自身的刚性，在长行程安装时不会因为自身刚度不足出现挠曲变形，避免啮合过程中出现跳齿、卡滞的问题。齿轮的齿宽略大于齿条的齿宽，即使安装时存在少量轴向错位，也能保证全齿面有效接触，不会出现局部应力集中导致齿面过早磨损的情况。

从安装边界来看，齿条的截面尺寸统一，安装孔位可根据实际行程长度灵活调整，不需要修改齿条的主体结构；齿轮的轴颈直径、伸出长度都预留了标准配合公差，可适配常规的深沟球轴承安装尺寸，设计选型时只需要根据所需的传动载荷、运行速度核算模数与齿宽参数，就能直接套用这套结构的安装尺寸，减少重复建模的工作量。实际装配调试时，可先固定齿条，再通过调整齿轮安装座的位置来控制啮合侧隙，侧隙调整到手动转动齿轮无卡滞、反向转动无明显空程即可，调试难度低，对现场装配人员的技术要求友好，适合各类通用机械设备的传动结构设计参考。
