船舶驾驶舱操控台结构设计方案

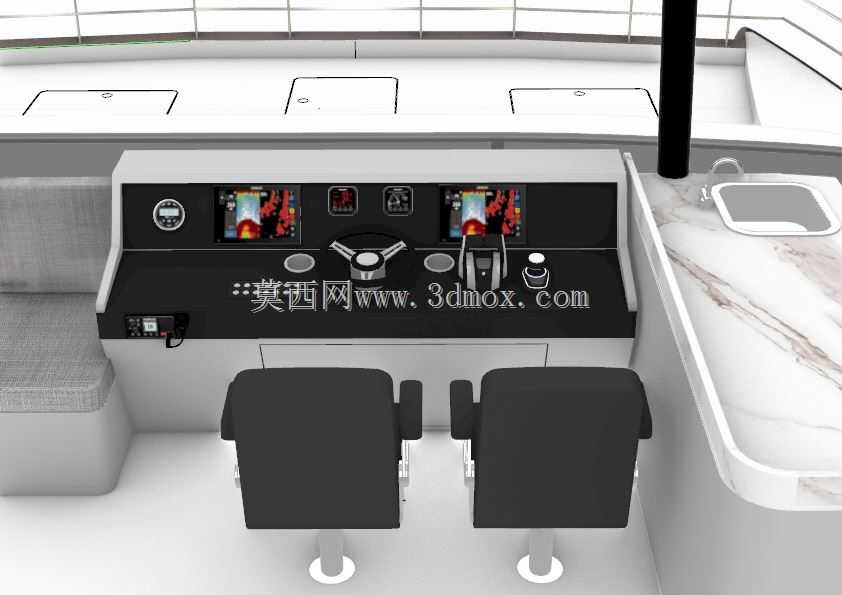

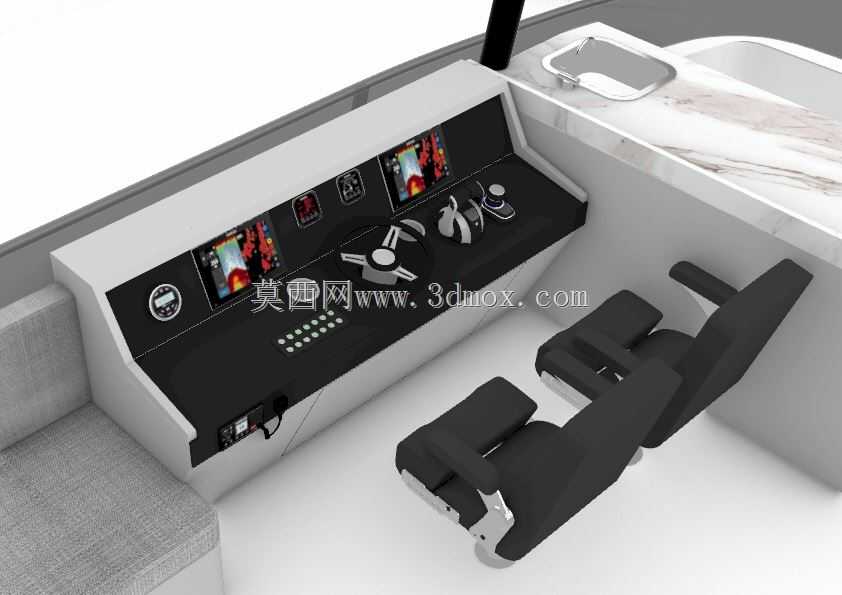

　　该操控台为船舶驾驶舱核心操控载体，整体采用一体化倾斜式台面设计，适配驾驶人员坐姿操作的人机工程学要求，台面与水平方向呈12度倾角，所有操控元件、显示仪表均布置在操作人员坐姿状态下的最佳视野与操作可达范围内，无需大幅前倾或侧身即可完成全部常规操控动作。操控台主体框架采用冷轧钢板折弯焊接成型，内部预留充足的线缆敷设空间，台面下方设置隐藏式走线槽，可将各类信号线缆、动力线缆分层布设，避免信号干扰同时方便后期检修维护。台面上的显示区域分为左右两组主显示屏位，可分别搭载航行雷达、电子海图、主机工况监控等显示终端，屏幕嵌入安装深度与台面齐平，屏幕周边设置遮光檐，避免舱外强光直射造成的屏幕反光问题，保障航行过程中各类参数的清晰可读。

　　显示屏之间布置有舵轮操控位，舵轮安装高度与操作人员坐姿肘高匹配，舵轮周边预留有车钟、侧推操控手柄、应急停止按钮的安装位，所有操控元件的间距均按照船用设备操控间距标准设置，避免误触风险。台面左侧区域布置有各类模拟仪表，包括主机转速表、舵角指示器、油压水温表等冗余显示装置，在电子显示屏出现故障时仍可通过机械仪表获取核心航行参数，保障航行安全。操控台右侧延伸区域设置有辅助操作位，可放置航行日志、通讯终端等物品，台面边缘做圆弧倒边处理，避免人员磕碰受伤。

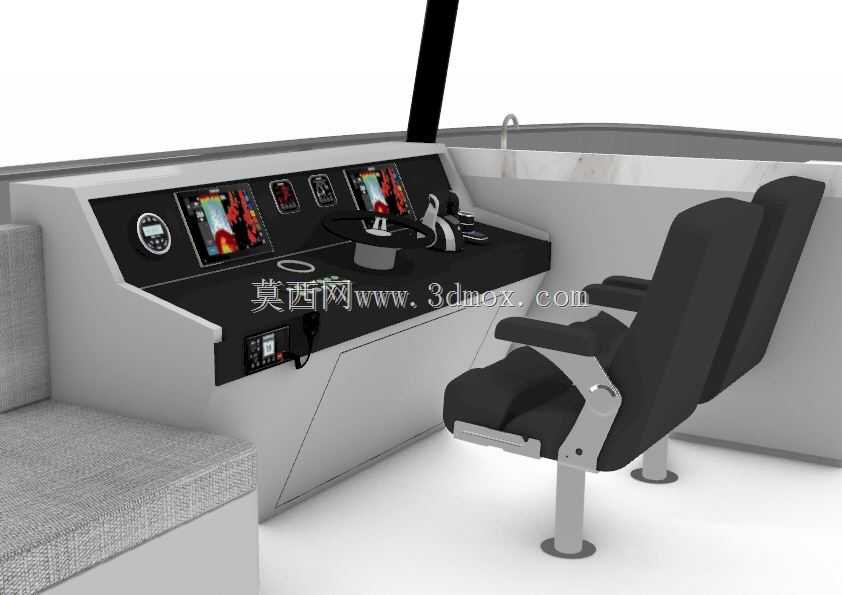

　　配套的驾驶座椅采用可升降旋转结构，座椅底部为法兰式固定底座，可直接通过螺栓固定在驾驶舱甲板的预埋安装位上，座椅靠背角度、扶手高度均可调节，适配不同身高操作人员的使用需求，座椅与操控台之间的预留间距满足人员快速进出的通行要求，同时不会因间距过大造成操作时手臂过度伸展。操控台整体安装边界宽度适配中小型船舶驾驶舱的舱室宽度，底部安装孔位可根据不同船型的甲板预埋结构做适配调整，台体后侧设置有可开启的检修门，日常维护时无需拆卸台面即可完成内部元件的检修更换。台体表面采用船舶专用耐磨防滑涂层，耐盐雾腐蚀，适配船舶高湿高盐的使用环境，所有外露的金属部件均做防锈处理，紧固件采用316不锈钢材质，避免长期使用过程中出现锈蚀卡滞问题。

　　操控台的整体布局充分考虑了驾驶过程中的人员操作动线，从舵轮操控到屏幕参数观测，再到辅助功能按键的操作，全部动作均可在坐姿状态下完成，无需频繁起身调整位置，有效降低长时间航行的操作疲劳度。台体下方预留有主机控制系统、导航系统、通讯系统的设备安装仓位，可根据不同船型的配置需求灵活搭载对应设备，仓位内部设置有设备安装导轨，方便不同规格设备的快速固定，同时预留有散热通风孔，保障内部设备运行时的热量可及时排出，避免高温造成的设备故障。
