卡车用带锁止差速器全轮驱动分动箱结构

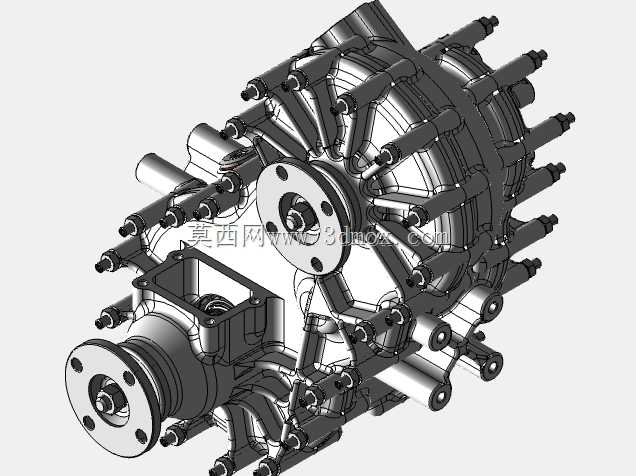

　　在重载越野卡车的传动系统布局中，分动箱是衔接主变速箱输出与前后驱动桥的核心传动部件，这款针对定制化卡车项目开发的分动箱结构，核心适配带锁止功能的永久全轮驱动工况，干重控制在63.194公斤，在保证结构强度的前提下尽可能降低传动系统的簧上质量，适配非铺装路面、重载越野场景下的动力分配需求。从结构设计逻辑来看，这款分动箱采用了集成式箱体布局，将高低速换挡机构、锁止式差速器、前后输出轴组整合在同一铸铝箱体内部，减少了分体式结构的连接密封面，降低了复杂工况下的渗漏风险。箱体外部的加强筋布局完全贴合内部齿轮、轴系的受力路径，在轴承座、输入输出法兰连接位置做了局部壁厚加强，避免重载冲击下的箱体变形。

　　输入轴端采用双列圆锥滚子轴承支撑，可承受主变速箱输出端带来的径向与轴向复合载荷，输入法兰的连接尺寸匹配主流中型卡车变速箱的输出花键规格，安装时无需额外制作转接法兰，可直接对接现有变速箱输出端。高低速换挡机构采用直齿滑动齿轮设计，低速档传动比设定为0.5，高速档传动比为1，换挡拨叉的安装位置预留了气动换挡执行机构的接口，既可以适配手动换挡操纵结构，也可后期加装气动助力换挡系统，满足不同改装场景的操纵需求。

　　锁止式差速器集成在分动箱的中间传动轴组上，正常行驶时差速器可吸收前后桥因轮径差、转弯半径差带来的转速差，避免传动系统出现扭转干涉；当车辆处于泥泞、冰雪等低附着路面时，可通过操纵机构锁止差速器，将动力刚性分配给前后驱动桥，避免单一侧车轮打滑导致的动力流失，提升车辆的脱困能力。前后输出轴的法兰端面采用标准的十字万向节连接尺寸，输出轴的伸出长度、法兰安装孔位都做了边界校核，安装时可避开卡车车架纵梁、排气系统、燃油管路的布置空间，无需对车架进行大规模切割改装。箱体上的放油螺塞设置在腔体最低位置，注油口位于箱体侧面中上部，同时预留了油位观察孔，日常维护时无需拆解箱体即可检查齿轮油液位、更换润滑油。

　　箱体顶部的通气阀采用防水式结构，避免车辆涉水时外部水分进入箱体内部污染润滑油。从建模细节来看，所有齿轮的齿形参数、轴系的配合公差、轴承的安装位都按照实际加工精度做了还原，螺栓连接位置的沉孔、密封槽的尺寸都符合通用机械设计标准，可直接作为传动系统改装、分动箱逆向开发的结构参考，也可用于整车传动系统的动力学仿真分析，验证不同载荷下的齿轮啮合强度、轴系变形量。在实际装车场景中，这款分动箱可适配总质量12吨以下的中型越野卡车、特种作业车辆，配合大花纹越野轮胎、断开式驱动桥使用时，可应对矿山、林区、野外作业等复杂非铺装路面的通行需求，相比普通的两驱分动箱，永久全轮驱动的结构可让车辆在满载状态下保持稳定的牵引力输出，锁止差速器的设计也避免了开放差速器在打滑路面的动力损耗问题。设计过程中对箱体的内部油道做了优化，齿轮运转时可将润滑油飞溅到各个轴承、啮合齿面位置，无需额外加装强制润滑系统，简化了整体结构，降低了故障概率。所有外露的连接螺栓都采用标准的公制规格，后期维护更换时可直接采购通用标准件，无需定制特殊紧固件。
