V8八缸汽车发动机总成结构数模

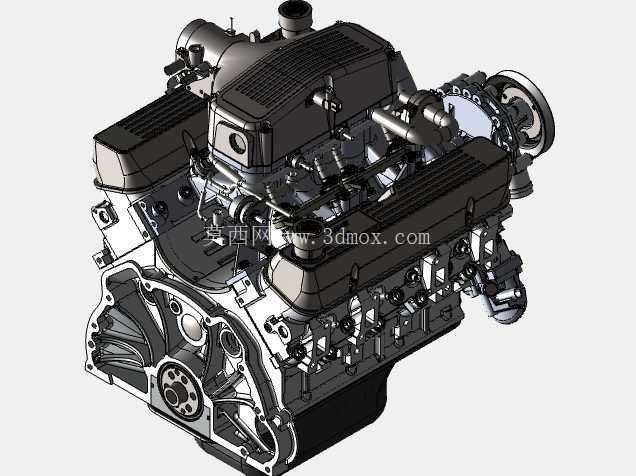

　　这套V型八缸内燃机三维数模完整还原了大排量乘用车动力核心的全部装配关系，在整车前期开发、动力总成匹配教学、改装方案推演以及维修拆装实训场景中都能直接作为结构参照使用。数模按照真实V8引擎的90度缸体夹角完成布局，左右两列各布置四个气缸，曲轴输出端、飞轮连接法兰、进排气歧管、气门室罩盖、机油滤清器接口、发电机与起动机安装位全部按实车装配逻辑搭建，没有省略外围附件的连接细节。

　　从实际用途来看，V8发动机多用于大马力乘用车、轻型商用车以及特种工程装备的动力输出，依靠八缸交替做功获得平顺的扭矩曲线，数模中可以清晰看到曲轴的曲柄销排布、连杆的分组装配方式以及活塞在缸体内的运动行程边界。做整车总布置时，工程师可以直接调取该数模核对发动机舱的横向、纵向与垂向安装空间：V型布局相比直列六缸大幅缩短了机体长度，90度夹角也让整机高度控制在合理区间，缸体两侧的排气歧管走向、进气总管的顶部占位、油底壳的下部下沉量都需要在机舱数模中提前预留间隙，避免与悬架塔顶、防火墙、前横梁发生运动干涉。

　　结构设计层面，数模把缸体、缸盖、气门室罩、进气歧管、排气歧管、正时链条罩、飞轮壳、皮带轮系附件分层次装配，既能查看整机外观轮廓，也能逐层拆解观察内部配气机构与曲柄连杆机构的配合关系。缸体采用V型对称结构，两侧缸盖各自布置独立的凸轮轴与气门组件，顶部进气歧管横跨两列气缸汇总进气，两侧排气歧管分别收集各缸废气引出至涡轮或排气前段；前端皮带轮系预留了水泵、发电机、空调压缩机的安装坐标，后端飞轮壳匹配变速箱连接止口，这些接口位置在动力总成改装、变速箱适配选型时都是必须核对的硬边界。

　　安装边界上，数模保留了发动机悬置的安装凸台坐标、机油加注口与机油尺的操作空间、火花塞与点火线圈的维护拆卸间隙，做工艺规划时可以据此评估生产线装配顺序与售后维修的可达性。整机的重量分布偏向缸体中下部，V型夹角让整机重心比直列大排量引擎更低，对整车前轴配重与行驶稳定性更友好；数模中也体现了油底壳的异形轮廓，在避让前副车架与转向拉杆的同时保证足够机油储量。对于三维建模从业者而言，这套数模可以用来练习复杂总成的自上而下装配思路，梳理多零件之间的装配约束关系；对于教学场景，它能直观展示四冲程V8引擎的做功顺序、曲柄连杆运动逻辑与外围附件的驱动方式，把抽象的发动机构造转化为可拆解、可测量的实体结构，在课程设计、结构答辩、动力系统方案展示中都能提供清晰的结构支撑。
