重型商用车多挡手动变速器总成结构

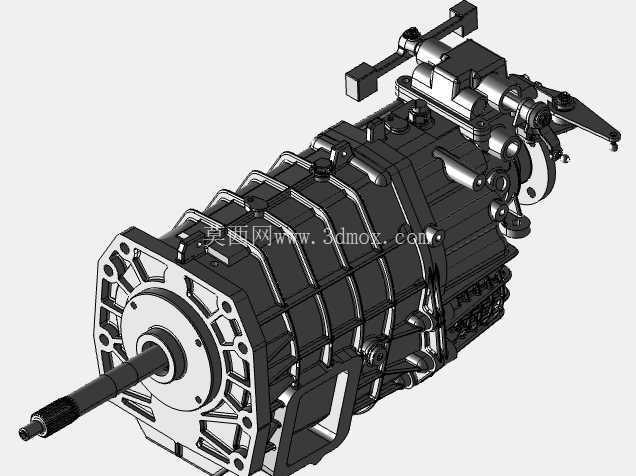

　　这套三维结构呈现的是一款面向重型商用车或工程车辆的多挡机械式变速器总成，主体由分段式铸造壳体、前端输入连接法兰、长伸出输入轴、顶部换挡执行机构、侧置选换挡摇臂、后端动力输出接口以及多处安装支耳共同构成。模型在外观层面保留了真实变速器的装配关系，壳体加强筋、螺栓孔位、通气结构、操纵杠杆和外部支架均有明确表达，适合用于传动系统布置校核、底盘装配干涉检查、维修教学演示以及机械结构方案沟通。

　　从实际用途看，这类变速器位于发动机与传动轴之间，核心任务是通过不同齿轮副的啮合组合改变输出转速和转矩，使车辆在起步、爬坡、满载行驶、高速巡航等工况下获得合适的驱动力。前端带花键特征的输入轴用于承接离合器或动力源输出，轴端伸出长度和法兰端面需要与发动机飞轮壳、离合器分离机构保持严格的轴向边界。壳体前端的多孔法兰面承担定位与连接作用，螺栓分布圆、止口直径和端面平面度都会影响动力总成对中效果；若同轴度偏差过大，运转时会带来轴承附加载荷、输入轴振动和密封件早期磨损。

　　外形布置上，该总成采用纵向安装思路，主体筒段沿动力传递方向延伸，壳体外部设置多道环向和纵向加强筋。加强筋并非单纯装饰，而是在齿轮啮合产生交变载荷时提高壳体抗弯、抗扭刚度，同时控制薄壁区域的噪声辐射。壳体分段位置通常对应内部轴承孔、齿轮组装配顺序和检修开口，三维设计时需要兼顾拔模方向、加工基准面和密封面宽度。顶部换挡机构包含拨叉轴、拨块、定位件和操纵臂等外部可见结构，侧部摇臂通过连杆与驾驶室内换挡操纵系统相连，选挡和挂挡动作最终转化为拨叉轴向移动，推动同步器或接合套完成挡位切换。

　　安装边界方面，前端法兰面是最重要的基准之一，既要与发动机或离合器壳体对接，也要保证输入轴轴线与曲轴轴线重合。侧面和下部支耳用于将变速器固定在车架或悬置支架上，支耳位置需要避开横梁、管路、线束和传动轴摆动空间。后端输出区域要预留传动轴连接长度、法兰回转空间以及吊装维修空间；若车辆带有取力需求，还需在侧面或后部检查取力器接口的齿轮腔位置、安装法兰和润滑通路。模型中顶部操纵机构向外伸出较多，在整车布置时不能只关注壳体本体轮廓，还应把换挡摇臂的极限摆动角度、连杆运动轨迹和维修工具操作空间一并纳入校核。

　　结构设计思路上，重型变速器普遍强调承载能力、换挡可靠性和热态稳定性。壳体材料多采用压铸铝合金或铸铁，铝合金有利于降低自重，铸铁则在刚度、阻尼和成本方面具有优势。内部齿轮、轴系和轴承虽然在外观模型中不完全展开，但外部壳体直径、轴承座位置和分段长度能够反映轴系跨距设计。轴系跨距过大时，齿轮啮合端容易产生挠度，影响齿面接触斑；跨距过小则可能给齿轮布置和润滑空间带来限制。润滑油腔需要围绕齿轮飞溅润滑设置合理容积，壳体下部形状应保证油液储存和放油便利，上部则需考虑通气装置，避免温升后内部压力升高造成油封渗漏。

　　在工程应用中，该类模型常被放入整车底盘总装里进行空间验证。前接发动机、后连传动轴、上方靠近驾驶室底板、侧面可能布置排气制动管路、电气线束和离合助力系统，任何一个外部支架或操纵杆的位置变化都可能引发装配干涉。换挡机构的杠杆角度尤其需要结合实车姿态检查，静态装配不干涉并不代表动态挂挡全过程安全，应在三维环境中模拟摇臂旋转范围，确认各挡位下连杆与壳体、车架之间保留足够间隙。吊装和维修场景也不能忽视，变速器总成质量较大，壳体上的吊耳或支架位置应保证重心平衡，拆卸输入轴、离合器和后端法兰时还要留出叉车或托架接近空间。

　　对于三维建模和选型人员而言，该模型的价值在于完整表达了外部轮廓与接口关系：输入轴伸出段、前端连接法兰、壳体加强筋、顶部选换挡部件、侧部操纵摇臂、安装支耳和后端接口均可作为布置参考。设计评审时可围绕轴线对中、悬置承载、换挡运动包络、密封面宽度、螺栓装配工具空间以及周边热害距离逐项检查，从而在样机加工前发现结构布置问题，减少后期反复修改壳体模具和底盘支架的风险。
