公制M12成套手用丝锥三维结构

项目分类:通用五金配件 发布时间:2025-02-20 ID:941827
  • 公制M12成套手用丝锥三维结构
  • 公制M12成套手用丝锥三维结构
  • 公制M12成套手用丝锥三维结构

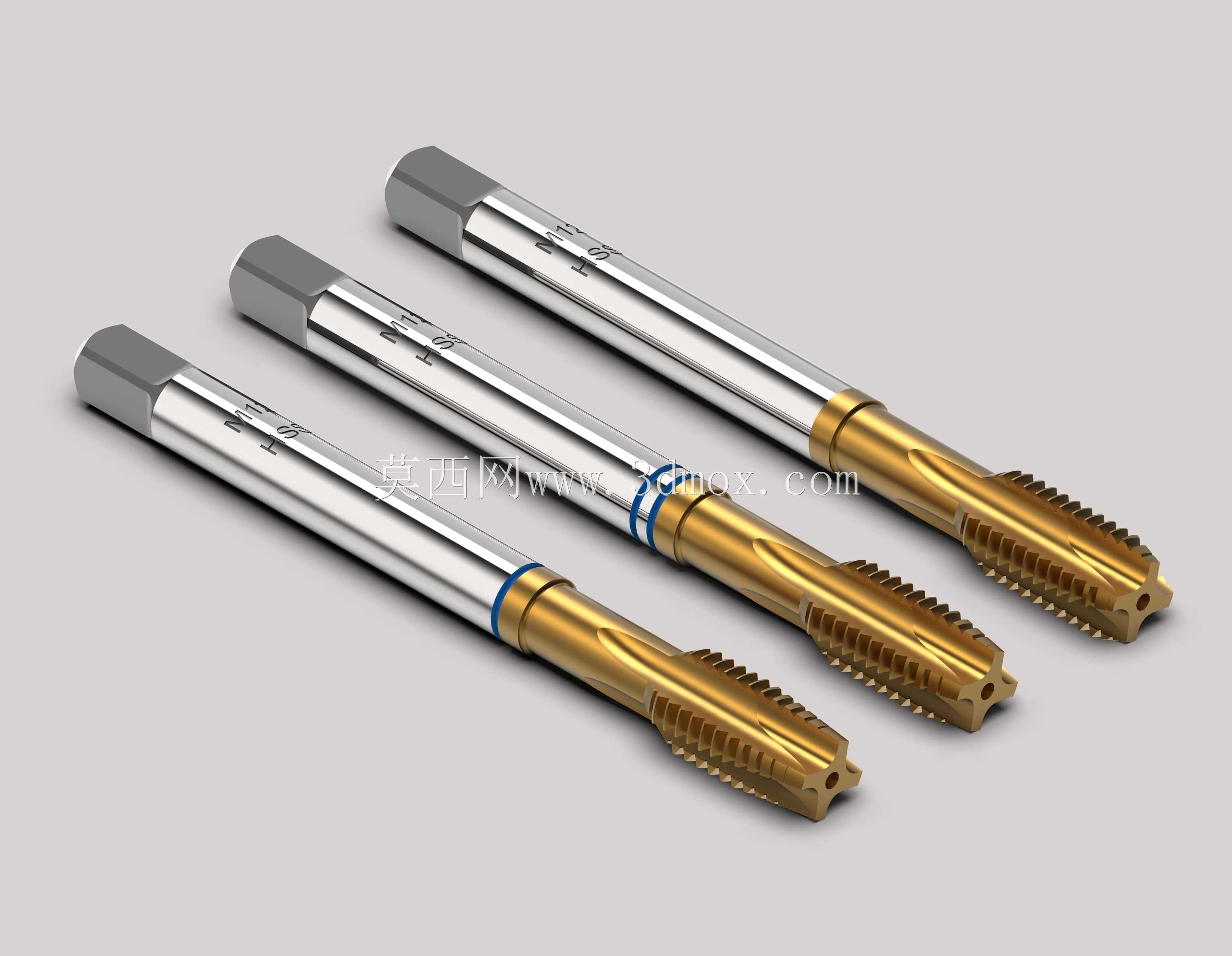

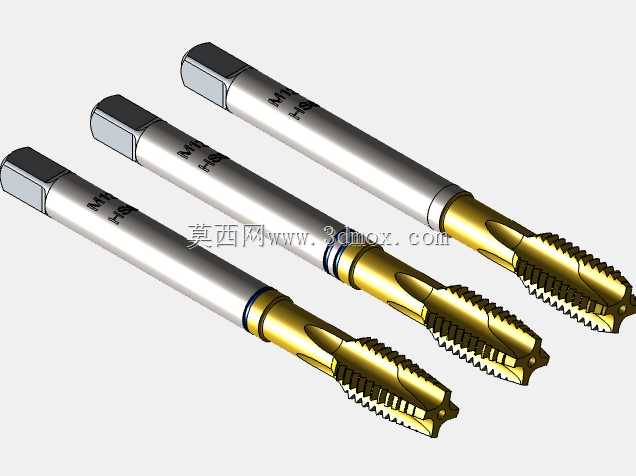

  这套M12公制成套丝锥的三维结构,完整还原了手用攻丝作业中三支组丝锥的全细节特征,对应螺纹加工工序里的初锥、中锥、底锥分工逻辑,能覆盖从预制底孔到最终成型螺纹的全流程攻丝需求。在实际机加工与装配现场,这类成套丝锥多用于小批量螺纹加工、设备维修现场的攻丝作业,或是钣金件、型材件上无法用机攻设备完成的内螺纹加工场景,比如电气柜安装支架的螺纹孔加工、小型设备机架的现场配做螺纹、维修作业中损坏螺纹的重新攻丝等工况,相比单支成型丝锥,三支组的设计能大幅降低攻丝时的切削阻力,减少丝锥崩齿、螺纹歪斜的概率,尤其适合硬度偏高的碳钢、合金钢工件,或是薄壁件的内螺纹加工,避免单支丝锥切削量过大导致的工件变形、螺纹烂牙问题。

  从结构设计来看,三支丝锥的柄部采用统一的方头结构,尺寸适配标准丝锥铰手的装夹边界,方头的对边尺寸严格对应M12丝锥的通用装夹标准,能保证铰手装夹时无打滑、无偏摆,传递扭矩时受力均匀。切削部分的锥度设计各有区分,初锥的切削锥长度最长,约占螺纹段总长度的四分之一,切削锥角更小,切入预制底孔时能自动导正,分担每一圈切削齿的切削量,适合刚开始攻丝时的定位与粗切削;中锥的切削锥长度约为螺纹段的六分之一,负责在初锥加工的基础上进一步修整螺纹牙型,切除粗加工留下的余量,让螺纹牙型逐步趋近标准尺寸;底锥的切削锥长度最短,仅前端2-3个牙做锥度过渡,主要负责最终的螺纹成型,保证螺纹的有效深度与牙型完整度,满足M12公制粗牙螺纹的精度要求。

  丝锥的工作段分为切削部分与校准部分,校准部分的螺纹牙型完全符合公制螺纹的牙型角、螺距、中径公差要求,表面的涂层结构还原了实际产品的氮化钛涂层特征,这类涂层在实际使用中能降低切削时的摩擦系数,减少切屑粘附在丝锥齿面的概率,提升丝锥的使用寿命与螺纹加工的表面光洁度。排屑槽采用直槽设计,这也是手用丝锥的典型结构,直槽结构加工难度低,排屑空间充足,在攻削塑性材料时能让切屑顺着槽体顺利排出,避免切屑堵塞在孔内导致丝锥折断。柄部与工作段的同轴度在建模时做了严格的公差约束,保证装夹后丝锥的回转精度,避免攻丝时出现螺纹扩孔、中径超差的问题。

  从安装边界来看,这套丝锥适配的预制底孔直径为10.2mm,对应M12粗牙螺纹1.75mm螺距的底孔标准,攻丝时的有效螺纹深度可根据工件需求调整,丝锥的总长度符合手用丝锥的通用长度规格,能满足最大30mm深度的螺纹孔加工需求,柄部长度预留了足够的铰手装夹空间,即使在孔位周边有凸起结构的工件上,也能顺利完成装夹与攻丝作业,不会出现柄部与工件干涉的问题。在三维建模的细节处理上,每一支丝锥的切削齿后角、齿顶倒角、方头的过渡圆角都做了还原,这些细节在实际使用中直接影响丝锥的切削性能与使用寿命,比如切削齿的后角设计能减少齿面与工件已加工表面的摩擦,降低攻丝时的扭矩需求;方头与柄部的过渡圆角能减少应力集中,避免攻丝时扭矩过大导致柄部断裂。不同工序的丝锥在外观上的色环标识也做了还原,现场作业人员可以通过柄部的色环快速区分初锥、中锥、底锥,避免工序混用导致的丝锥损坏或螺纹加工不合格。这类成套丝锥在五金工具配套、机加工实训、设备维修备件场景中应用广泛,三维模型可用于工具类产品的展示、攻丝工序的教学演示、工装设计时的工具干涉校验,比如在设计专用攻丝工装时,可以直接调用该模型验证工装与丝锥的装夹适配性,提前排查干涉问题,减少工装试制的反复修改成本。
