小型便携液压冲孔作业执行机构结构

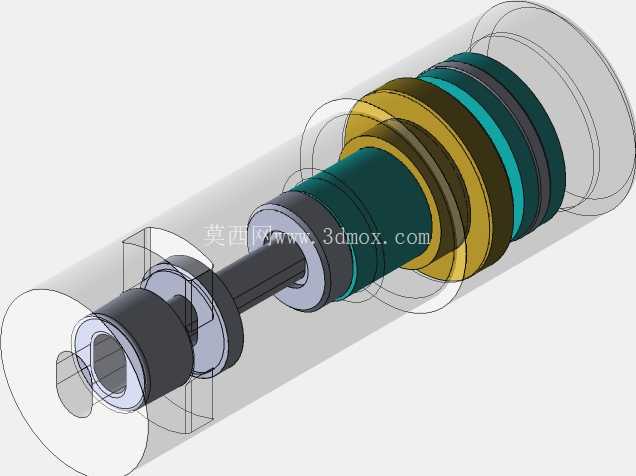

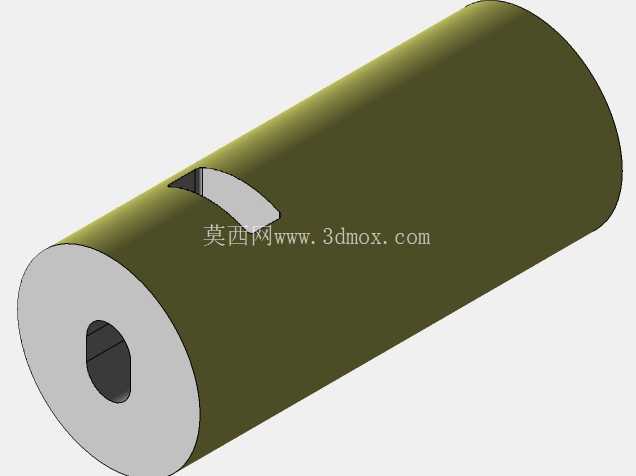

　　在户外电力金具加工、小型钣金现场修配、楼宇管线支架安装这类无法布设大型冲压设备的作业场景里，便携液压冲孔设备的结构合理性直接决定了作业效率与加工精度，这套小型液压冲孔执行结构的设计，完全围绕现场无固定工位、单人可操作、适配小规格孔位加工的核心需求展开。从结构布局来看，整套机构采用同轴集成式设计，将液压动力输出段、冲头导向段、工件定位段沿同一轴线串联布置，没有多余的外置管线与分散组件，作业时无需额外组装对接，握持受力点贴合单人操作的力臂分布，长时间持握作业不会出现重心偏移带来的操作疲劳。

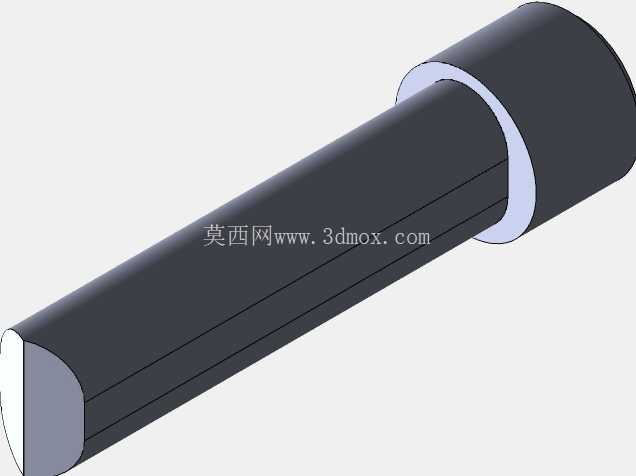

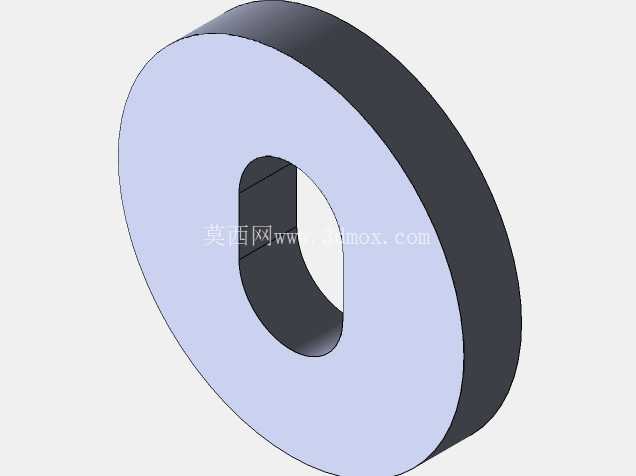

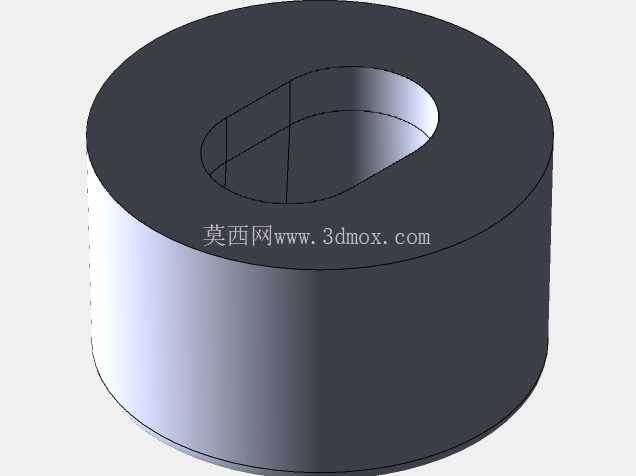

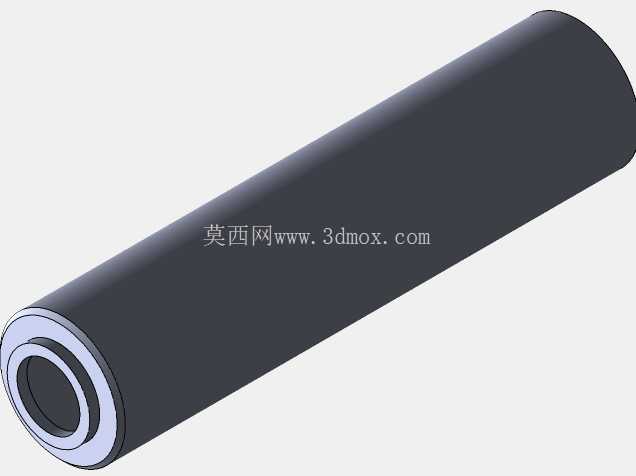

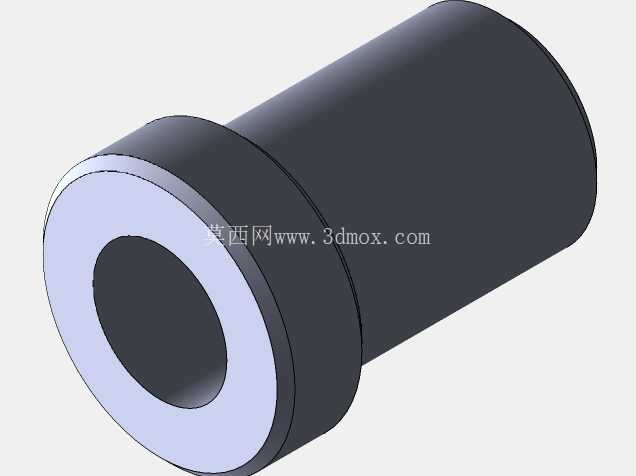

　　冲头与活塞杆采用分体式嵌合连接结构，冲头磨损后可快速拆卸更换，无需拆解整个液压腔体，适配现场快速换型加工不同孔径的需求，冲头导向段设置了双层耐磨导套，导套与冲头的配合间隙控制在0.02mm以内，冲孔过程中冲头不会出现径向偏摆，加工出的孔位边缘无毛刺、椭圆度误差控制在行业允许的公差范围内，无需后续二次修磨。液压腔体部分采用多道密封圈叠加密封结构，密封圈的选型适配现场常见的高低温环境，在-10℃到45℃的作业温度区间内不会出现密封失效漏油的问题，腔体的壁厚经过强度校核，在额定工作压力下腔体变形量小于0.01mm，保证液压动力的传递效率不会因为腔体形变出现损耗。

　　工件定位端设置了可快速调整的定位挡块，挡块的位置可根据工件上孔位的边距要求快速滑动锁定，无需每次作业前反复测量划线，定位挡块的贴合面做了防滑纹理处理，抵靠工件时不会出现滑移错位，保证批量加工时孔位的一致性。从安装边界尺寸来看，整套机构的最大外径控制在120mm以内，总长度不超过350mm，可伸入宽度150mm以上的C型钢、角钢内腔完成冲孔作业，解决了大型冲孔设备无法进入狭窄型材内部加工的痛点，机构的总重量控制在3.5kg以内，单人单手持握即可完成对位、冲孔的全流程操作，无需额外的辅助支撑工装。

　　设计过程中特意将液压油道做了斜向过渡处理，避免直角油道带来的液压阻力损失，油道内壁做了抛光处理，减少液压油流动时的紊流，让冲头的进给过程更平稳，不会出现突进卡顿的问题，冲头的回程采用内置弹簧复位结构，冲孔完成后弹簧自动带动冲头退回初始位置，无需额外操作回程控制开关，简化现场操作步骤。在实际作业场景中，这套结构可适配厚度3mm以内的冷轧钢板、4mm以内的铝板、2mm以内的不锈钢板冲孔加工，覆盖了现场管线安装、金具固定、小型支架制作的绝大多数孔位加工需求，相比传统的手电钻钻孔作业，冲孔加工的效率提升4倍以上，且不会产生钻削铁屑飞溅的安全隐患，作业过程的噪音也比钻削加工低20分贝以上，适合在已投入使用的楼宇、厂区内做改造作业时使用，不会因为噪音过大影响周边正常办公生产。结构上的受力部件均采用合金结构钢调质处理，关键受力面做了淬火硬化处理，长期使用不会出现部件变形、冲头弯折的问题，日常维护仅需定期补充液压油、更换磨损的冲头即可，维护难度低，不需要专业的设备维保人员即可完成日常保养操作。
