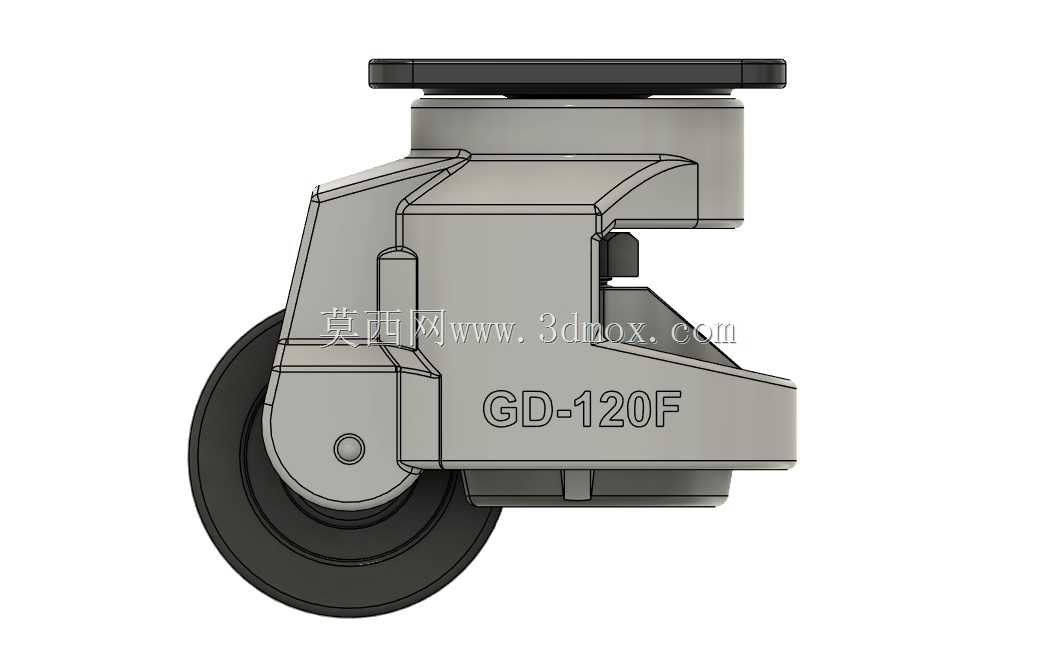

GD-120F重载水平调节支撑脚轮结构

在重型工业设备的移动与固定场景中，脚轮与支撑的矛盾一直是结构设计需要平衡的核心点，GD-120F水平脚轮正是针对这一需求开发的集成式部件，将移动滚轮与调平支撑功能整合为单一组件，省去了设备额外配置独立支撑脚的安装工序，在半导体设备、重型检测仪器、数控加工工作台、工业自动化工作站这类需要频繁移位又要求就位后绝对稳定的场景中应用极为广泛。

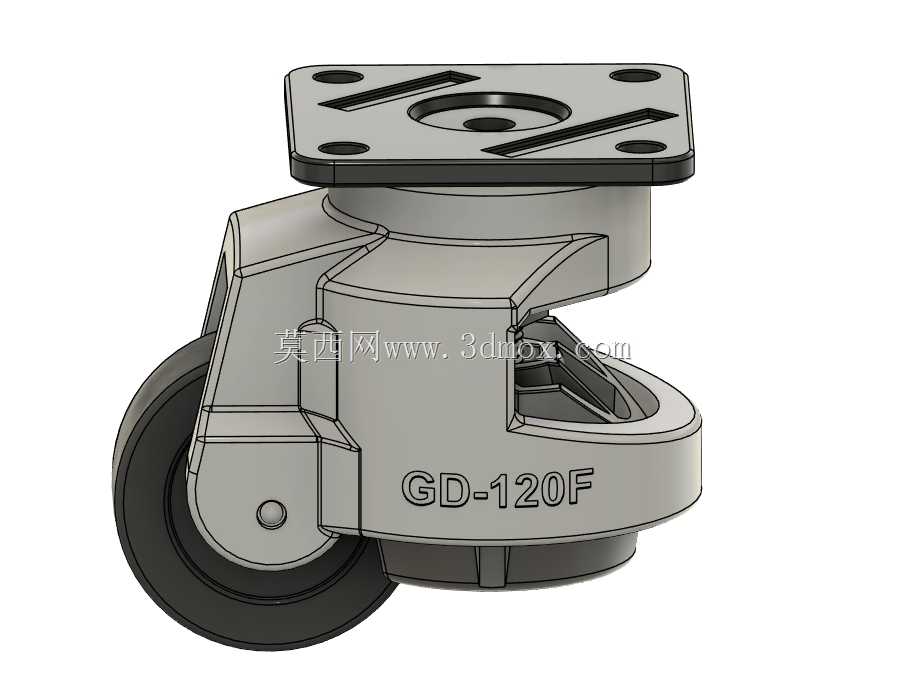

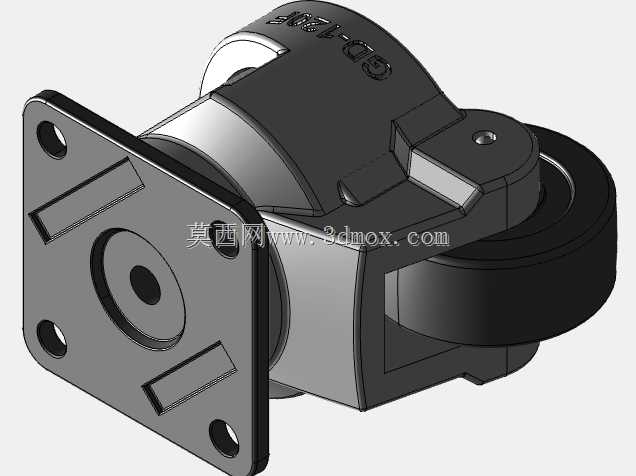

从实际使用逻辑来看，这类脚轮解决的核心痛点是传统脚轮承重后存在滚动间隙、无法满足高精度设备水平度要求，而单独安装支撑脚又需要人工反复调节、移位时需要逐个抬起支撑的繁琐操作。GD-120F的结构设计将这两个功能做了同轴集成，顶部采用标准方形法兰安装面，四个安装孔位呈对称分布，法兰面做了铣平处理，安装时可以直接贴合设备底部的安装基板，不需要额外加工避让沉孔，法兰下方的回转支承结构可以实现360度自由转向，转向阻尼经过调校，重载状态下转向不会出现卡滞，也不会因为设备自重导致转向偏移。

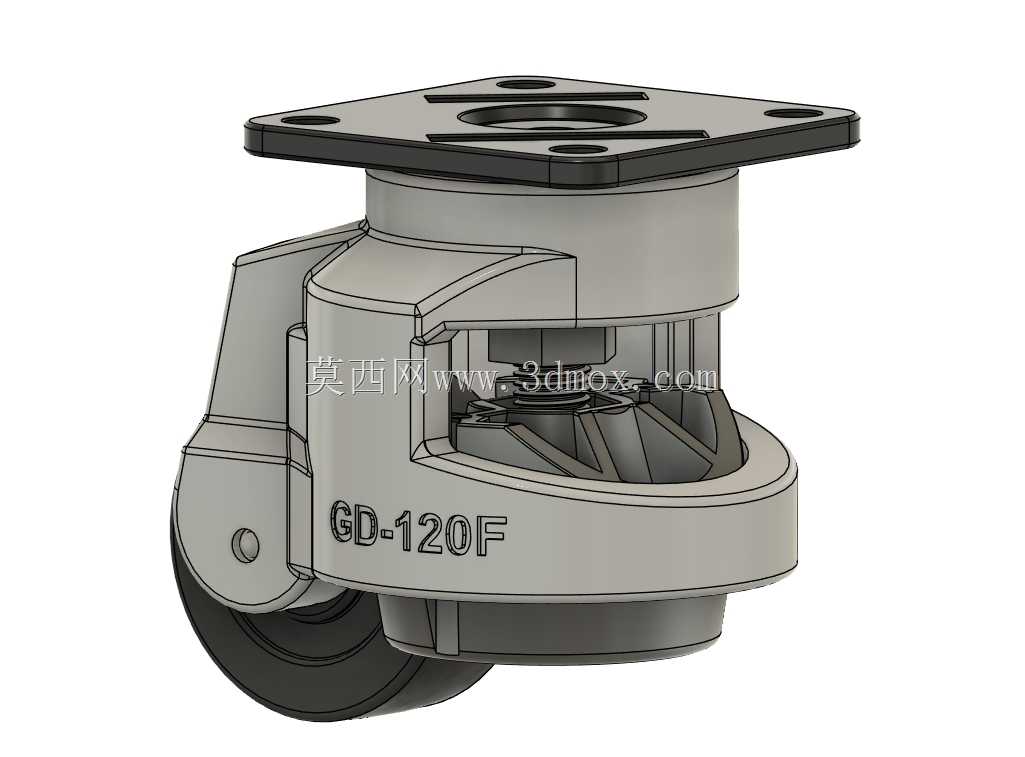

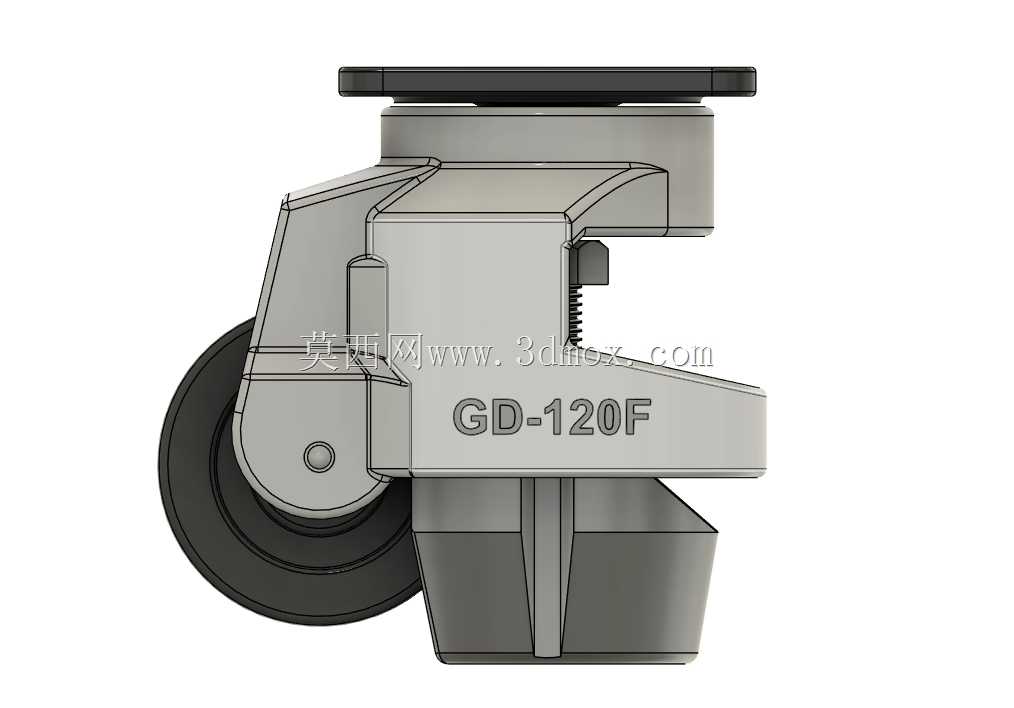

滚轮部分采用高硬度聚氨酯材质，轮面做了微弧处理，滚动过程中与地面接触压强均匀，不会划伤环氧地坪、实木地板或者工业瓷砖地面，轮芯采用金属嵌件结构，与中心转轴过盈配合，长期承受重载不会出现轮芯开裂、滚轮脱轴的问题。核心的调平结构位于滚轮侧方的支撑座内，调节机构采用梯形螺纹传动，具备自锁特性，调节到位后不会因为设备振动出现支撑回落的问题，调节时可以通过扳手拧动顶部的调节螺柱，带动底部的橡胶支撑垫下降，当支撑垫接触地面后继续施力，就可以将整个脚轮连同设备抬升，让滚轮完全脱离地面，此时设备的全部重量由四个角的支撑垫承担，彻底消除滚轮滚动带来的间隙，支撑垫底部采用防滑耐油橡胶材质，与地面接触摩擦力大，设备就位后不会出现滑移，同时橡胶材质可以吸收设备运行产生的微幅振动，避免振动传递到地面影响周边精密设备。

从安装边界来看，这款脚轮的整体高度控制在紧凑范围内，顶部法兰的安装孔距适配主流重型设备的底部安装梁间距，不需要对现有设备的底部结构做大幅修改就可以直接替换安装，单个脚轮的额定承重达到1200公斤，四个脚轮配套使用时可以满足总重4吨以内的设备移动与支撑需求，完全覆盖大多数工业重型工作台、检测设备、中小型数控机床的承重要求。结构外壳采用加厚铸钢材质，表面做了喷塑防锈处理，在车间多油污、多切削液的环境中长期使用也不会出现锈蚀卡滞的问题，外壳的加强筋布局经过受力优化，在承受偏载、冲击载荷时不会出现壳体开裂的情况。

在实际选型过程中，结构工程师需要重点关注安装面的平面度，如果设备底部安装梁存在焊接变形，需要提前做铣平处理，避免法兰安装面受力不均导致脚轮转向卡滞；调节支撑高度时需要注意四个脚轮的抬升量保持一致，避免单个支撑垫受力过大出现过早磨损，同时调节行程不要超过产品标注的最大调节范围，防止螺纹副脱开导致设备倾斜。这款脚轮的滚轮轴承采用密封式深沟球轴承，出厂时已经预填长效润滑脂，日常使用不需要额外加注润滑，维护成本极低，在需要频繁移位的生产线旁检测工位、实验室重型设备布局调整、车间工装平台转场等场景中，相比传统的固定脚轮加独立支撑的方案，能够节省至少一半的移位与调平时间，同时集成式结构也减少了设备底部的零部件数量，降低了结构干涉的风险，让设备底部的走线、管路布局有更多的可用空间。
