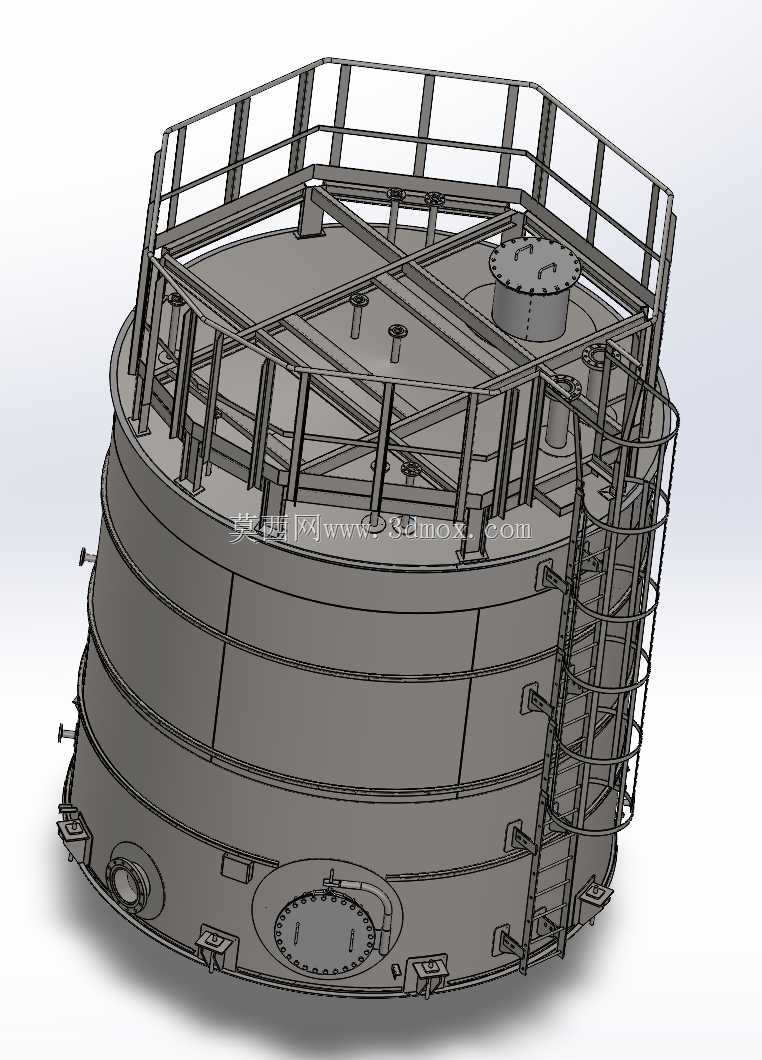

符合API650标准的70立方立式储液罐体结构

在石油炼化、精细化工、粮油储运、市政水处理等领域，常压立式储罐是大宗液态物料存储的核心静设备，这类设备的设计合规性、结构可靠性直接关系到厂区生产的连续运行与周边区域的安全管控，本次呈现的70立方米立式储液罐体，严格遵循API650常压焊接储油罐的设计规范完成全结构三维建模，覆盖了罐体从底部支撑到顶部操作平台的全部细节，可直接用于同规格储罐的结构校核、施工交底、厂区布局规划参考。

从实际应用场景来看，该规格储罐适配中小规模物料中转、车间暂存、区域配送站的液态介质存储需求，可存储常温常压下的成品油、工业润滑油、非强腐蚀性化工溶剂、生产工艺水等介质，相较于大型十万方级别的浮顶储罐，70立方的容积规模更适合厂区内部的工序间物料缓存，不需要配套长距离输转管线，可直接通过罐侧的接管对接车间生产管线，减少物料输送过程中的损耗与泄漏风险。

设备的功能设计完全围绕常压储液的实际需求展开，罐底采用带排液口的平底结构，边缘设置的人孔可满足检修人员进入罐内清理沉积物、检查焊缝腐蚀情况的需求，罐壁采用多层圈板焊接结构，每一圈板的厚度根据静液柱压力梯度做了差异化设计，下部圈板承受的液柱压力更高，板厚相应增加，上部圈板受力更小，板厚适当减薄，在保证结构强度的前提下尽可能降低罐体自重，减少基础承载负荷。罐壁侧面分布的多个接管分别对应进料、出料、液位检测、温度监测、安全泄压等不同功能，所有接管的法兰连接面都做了凸台补强，避免开孔位置出现应力集中导致焊缝开裂。

顶部结构设计充分考虑了日常操作的便利性，罐顶设置了带密封结构的量油孔、呼吸阀接管，外围环绕的安全护栏高度符合工业操作平台的安全规范，护栏间隙满足防坠落要求，沿罐壁外侧布置的直爬梯带护笼结构，从罐底基础位置直通顶部操作平台，爬梯的踏步间距、护笼的防护范围都符合常压储罐的安全设计要求，操作人员可通过爬梯到达罐顶完成检尺、取样、阀门操作等日常作业。罐顶内部设置的加强筋结构采用型钢焊接成型，可承受罐顶自重、检修人员荷载以及极端天气下的积雪荷载，避免罐顶出现凹陷变形。

从设计思路层面，建模过程中严格遵循API650标准中关于罐体尺寸公差、焊缝布置、附件安装位置的要求，罐体内径设定为4500mm，筒体总高度4500mm，这个尺寸比例下，罐壁的环向应力分布更均匀，基础的占地面积也相对紧凑，适合在厂区有限的用地范围内布置。安装边界方面，罐底设置的多个地脚支撑座可与混凝土基础上的预埋板焊接固定，支撑座的位置均匀分布在罐底边缘，保证罐体的重量均匀传递到基础上，避免出现不均匀沉降导致罐壁拉裂。爬梯的底部距离地面预留了足够的操作空间，罐侧的各个接管法兰面都预留了管道安装的操作距离，不会出现阀门安装后无法操作、管线对接空间不足的问题。

在结构细节处理上，所有的焊缝位置都在模型中做了明确的结构示意，罐壁与罐底的连接采用角接满焊结构，罐顶与罐壁的连接采用弱顶结构设计，当罐内出现超压情况时，焊缝会优先在罐顶位置开裂泄放压力，避免罐壁破裂导致大量介质泄漏引发安全事故。罐壁上的人孔采用带颈对焊法兰结构，密封面设置了密封槽，可适配耐油橡胶垫片或金属缠绕垫片，保证人孔位置的密封性能，避免介质渗漏。顶部操作平台的格栅板采用防滑设计，即使在雨天或者有介质洒落的情况下，操作人员行走也不会出现滑倒风险，平台的排水坡度设置合理，不会在平台面积水。

对于结构设计从业者来说，这个模型完整还原了常压立式储罐的所有典型结构特征，可作为同类型储罐设计的参考模板，建模过程中对各个部件的装配关系做了精准还原，爬梯与罐壁的连接支架、护栏与平台的焊接位置、加强筋的布置间距都符合工程实际要求，没有出现理想化的简化结构，能够直接用于生成施工图纸、做有限元应力分析的基础模型。对于设备选型人员来说，可通过模型直观了解该规格储罐的外形尺寸、附件位置，提前规划厂区内的安装位置、管线走向，避免后期安装过程中出现管线碰撞、操作空间不足的问题。
