碳钢材质手动联动百叶风阀结构设计

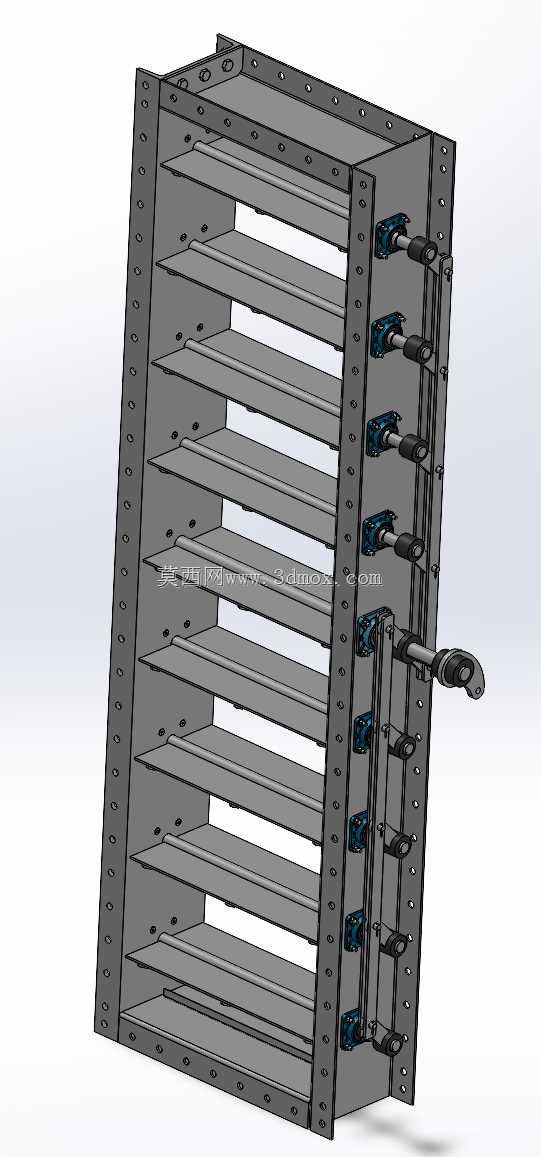

　　在工业通风系统、大型厂房排风管线、暖通空调送回风段、废气处理风道的通断与流量调节环节，这类多叶片联动百叶阀是应用频次极高的管路调节部件，区别于单叶蝶阀仅适配小口径管路的局限，多叶结构可在大截面风道内实现更低的流阻、更均匀的开度调节，避免单叶结构在大尺寸风道内出现的启闭扭矩过大、叶片形变漏风的问题。本次设计的百叶阀采用碳钢作为主体材质，适配常规工业环境下的通风工况，可耐受常规含尘气流、常温工业排风的冲刷，整体外形尺寸为880mm×3380mm×400mm，属于大截面矩形风阀，安装时需匹配对应内径的矩形风道法兰，阀体四周预留的法兰安装孔位可直接与风道端法兰通过螺栓紧固，安装边界需预留至少150mm的侧面操作空间，用于手动执行机构的启闭操作与后期维护。

　　从功能设计逻辑来看，该阀采用同侧连杆联动结构，所有叶片的转轴端通过连杆与驱动摆臂连接，手动操作端设置在阀体侧部，通过扳动手柄即可带动所有叶片同步转动，实现0到90度范围内的开度调节，叶片边缘设置密封结构，在全闭状态下可实现常规通风工况下的漏风率控制，满足工业通风系统的截流要求。设计过程中针对大尺寸阀体的结构刚性做了强化处理，阀体两侧的安装边框采用加厚碳钢板折弯成型，叶片转轴采用穿轴式结构，转轴与阀体边框的连接位置设置耐磨轴套，降低长期启闭过程中的磨损量，避免转轴卡涩；联动连杆的铰接点均设置阻尼结构，可让叶片在任意开度位置保持固定，不会因为风道内的气流风压推动叶片自行偏移开度，无需额外设置锁止机构即可实现开度的稳定保持。

　　在实际工程应用中，这类百叶阀常安装在除尘系统的支管段、厂房侧墙的自然通风口、空调机组的送风干管分支位置，可根据现场的通风需求调节叶片开度，控制对应管路的通风流量，相比电动调节风阀，手动结构的可靠性更高，无需布设供电与控制线路，在无防爆要求、不需要远程自动控制的常规工业场景下，安装与维护成本更低。设计时充分考虑了现场安装的适配性，阀体法兰的孔位间距遵循通用矩形通风管的法兰标准，可直接与市面上常规的共板法兰、角钢法兰风道对接，无需额外制作过渡连接件；叶片采用双层折边结构，在保证叶片自身刚性的同时，降低叶片自重，从而减小手动操作时的启闭扭矩，操作人员无需借助额外辅助工具即可轻松完成开度调节。

　　针对长期使用的磨损问题，转轴位置的轴套采用自润滑材质，无需定期加注润滑脂即可保证长期转动顺畅，联动连杆的铰接点采用防松螺栓连接，避免长期启闭振动导致连接松动，出现叶片开度不同步的问题。阀体整体采用焊接成型后做防锈处理，可适应常规室内工业环境的使用要求，若应用在户外或者高腐蚀工况，仅需在阀体表面增加对应的防腐涂层即可拓展适用场景。在结构建模过程中，所有叶片的转动角度做了干涉校验，确保在全行程启闭过程中，相邻叶片之间、叶片与阀体边框之间不会出现碰撞卡滞，联动连杆的运动轨迹也做了运动仿真验证，保证手柄转动全程无死点，操作力均匀，不会出现某一段行程操作力骤增的情况。从流道设计来看，叶片在全开状态下与气流方向平行，对风道的流阻影响极小，不会造成明显的风压损失，相比同口径的蝶阀，全开状态下的有效通风截面积更大，更适合大流量通风管路的调节需求。
