NEMA23步进电机集成安装固定座结构

在桌面级CNC雕刻机、小型自动化送料机构、3D打印设备传动端的结构搭建中，步进电机的安装同轴度、固定刚性直接决定了整套传动系统的运行精度与寿命，这款适配NEMA23规格步进电机的集成安装座，正是针对小型传动单元电机端固定的痛点做的一体化结构设计。日常做小型设备结构设计时，很多工程师习惯用角件拼接铝板来固定步进电机，这种方案虽然下料快，但拼接结构累计公差大，电机输出轴与丝杠、同步轮的同轴度很难保证，长时间运行后拼接螺栓容易出现松动，导致传动异响、丢步甚至同步带跳齿的问题，而一体化的安装座从毛坯加工阶段就把安装基准做了统一，从根源上规避了拼接结构的公差累积问题。

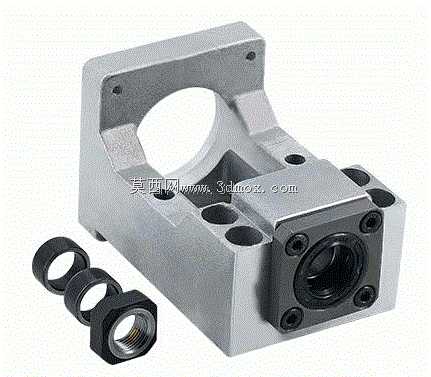

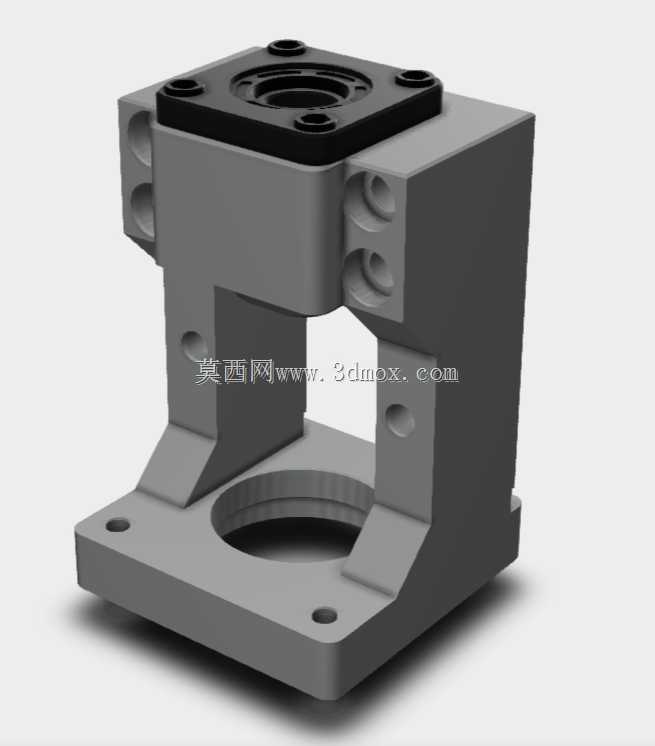

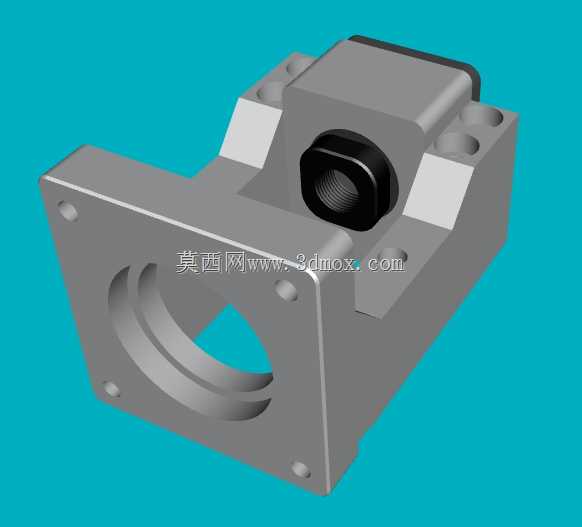

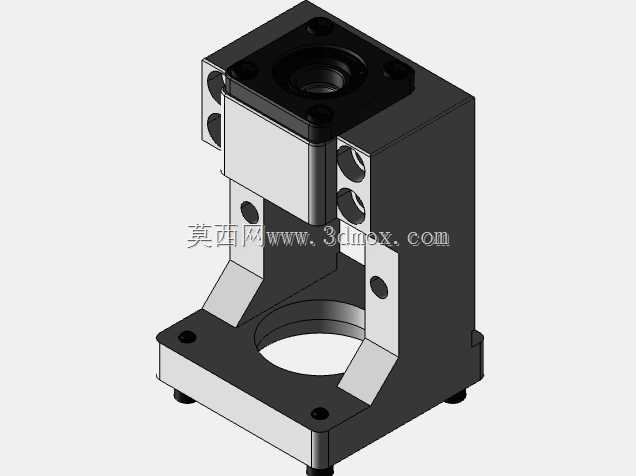

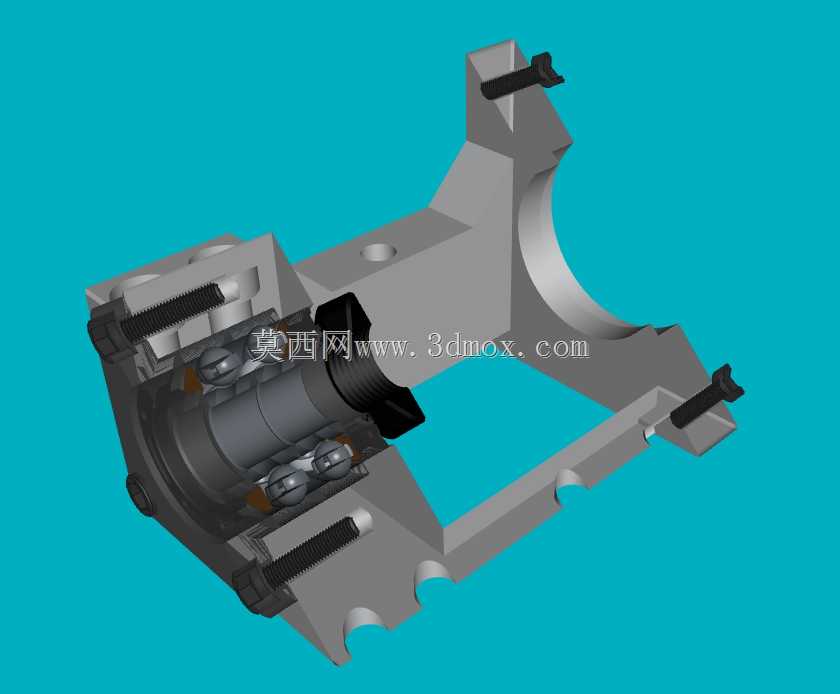

从结构功能来看，这款安装座把电机固定位、传动避让腔、本体安装法兰三个核心功能区做了集成设计。前端的方形法兰面是和设备墙板、传动端支撑结构连接的安装基准，法兰面上预留的四个沉头安装孔位，完全匹配NEMA23电机的标准安装孔距，安装时不需要额外做转接板，电机端面可以直接贴合法兰背面定位，止口尺寸严格适配NEMA23电机的输出轴端定位凸台，装配时只要把电机凸台卡入止口，就能自动保证电机轴和安装座中心孔的同轴度，不需要反复打表找正，能大幅缩减装配环节的调校时间。安装座中部的镂空腔体是传动部件避让空间，不管是用同步轮传动还是联轴器直连丝杠，这个腔体都能给传动件留出足够的运转空间，避免传动件和安装座本体发生运动干涉，同时镂空结构也在保证结构刚性的前提下，尽可能降低了零件本身的重量，对于移动轴端的应用来说，能有效降低运动部件的惯量，提升设备的动态响应性能。安装座上部的黑色锁紧螺母结构，是针对丝杠传动场景做的丝杠螺母固定位，也就是说这个安装座不仅能完成电机的固定，还能同时承担丝杠端的支撑与螺母锁紧功能，把原本需要电机座、螺母座两个零件实现的功能集成在一个零件上，进一步减少了装配环节的零件数量，也消除了两个零件分别安装带来的位置公差。

从安装边界来看，这款安装座的整体外轮廓尺寸完全适配NEMA23电机的安装空间要求，不会出现和周边型材、走线槽干涉的问题，法兰面的厚度经过刚性校核，在电机满扭矩输出的情况下，不会出现法兰面形变导致的电机轴偏斜问题。安装座两侧的凸台结构做了加强筋设计，在电机频繁正反转的冲击载荷下，能有效分散安装孔位的应力，避免长期运行后安装孔位出现开裂、滑丝的问题。在实际选型应用中，这款集成安装座尤其适合小型数控雕刻机的X/Y轴传动端、小型皮带线的驱动端、自动化点胶设备的位移轴等对安装空间、装配精度有要求的场景，相比分体式的电机固定方案，一体化结构的抗振性能更好，在设备高速运行时，能有效降低电机端的振动传导，提升整套传动系统的运行稳定性。

做这类安装结构的三维设计时，核心要把控的几个尺寸公差分别是电机止口的配合公差、安装孔的位置度、中心孔与安装面的垂直度，这些公差如果控制不到位，哪怕零件外形做的再好看，实际装配时也会出现电机装不上、同轴度差的问题。这款安装座的结构设计把所有需要高精度配合的面都放在了一次装夹就能加工完成的位置，不需要二次翻面装夹，能有效降低加工环节的公差累积，不管是用铝合金铣削加工还是用工程塑料3D打印做原型验证，都能很容易达到设计要求的装配精度。在实际装配过程中，只需要先把电机固定在安装座背面，再把传动件从前端腔体装入和电机轴连接，最后把整个安装座通过法兰面固定在设备机架上即可，整个装配流程不需要复杂的调校，哪怕是没有太多装配经验的操作人员，也能完成高精度的电机安装作业。
