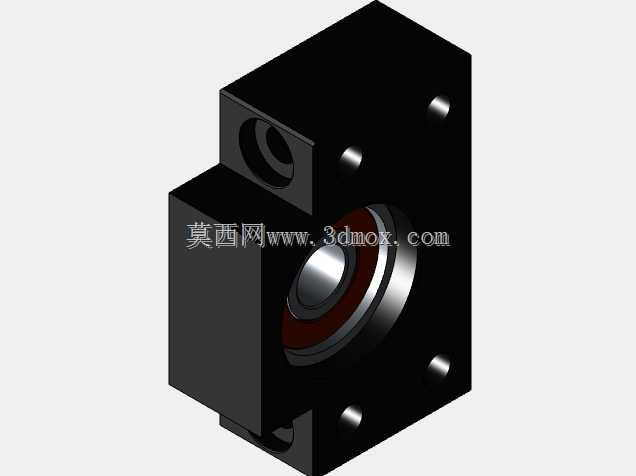

在直线传动系统的布局里,丝杠支撑端的固定精度直接决定整套传动副的重复定位误差,这款适配SFU16xx系列滚珠丝杠的BF12轴承座,就是针对中小型数控设备传动端固定需求开发的支撑构件。日常应用场景覆盖桌面级CNC雕刻机X/Y/Z轴丝杠固定端、小型自动化点胶设备传动模组支撑、3D打印设备高精度运动轴支撑、非标自动化检测设备直线滑台的端部固定,但凡用到12mm内径规格滚珠丝杠、需要抵消丝杠运转时径向跳动与轴向窜动的场合,这类支撑座都是核心配套零件。

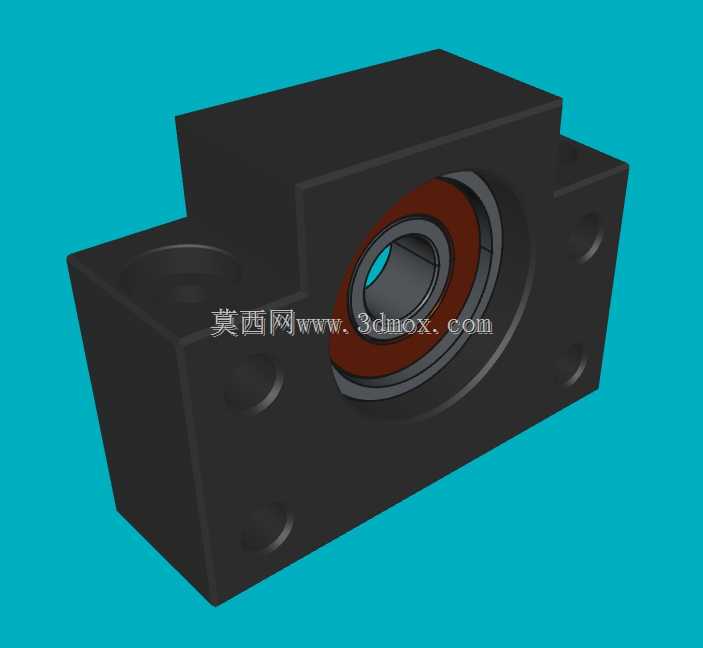

从功能特性上看,这款轴承座采用一体式铸铁基座加工,本体集成了轴承安装腔、安装固定孔位、侧边定位基准面三个核心功能区,不需要额外拼接支撑构件,避免了多零件装配带来的累积误差。内部预装的角接触轴承可以同时承受径向载荷与双向轴向载荷,匹配滚珠丝杠运转时同时存在的径向受力与轴向进给力,不会出现普通深沟球轴承支撑时轴向窜动超差的问题。基座两侧的凸缘安装面做了铣平处理,安装时可以直接贴紧设备安装基板的基准面,不需要额外打磨配合面,能大幅缩短现场装配的调校时间。

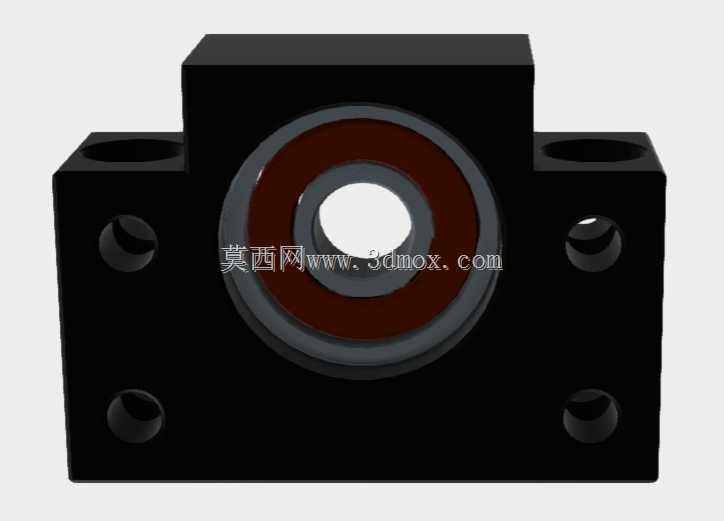

设计思路上,这款轴承座没有采用多余的轻量化镂空结构,毕竟作为传动支撑构件,刚性优先级远高于减重需求,整体方形基座的结构可以让安装螺栓的受力更均匀,当丝杠高速正反转切换时,基座不会因为单侧受力出现微变形。轴承安装腔采用台阶孔设计,轴承装入后靠台阶面实现轴向定位,端盖压紧后不会出现轴承跑外圈的问题,安装腔与安装底面的垂直度公差控制在0.02mm以内,能保证丝杠安装后与导轨的平行度符合装配要求。两侧的安装孔采用沉头设计,内六角螺栓装入后螺栓头不会突出基座表面,不会和周边运动的滑台、拖链产生运动干涉。
从安装边界尺寸来看,这款轴承座的总宽度适配16mm直径丝杠的安装空间需求,两侧安装孔的孔距符合通用直线模组的安装标准,可以直接替换同规格的市面上常见BF12支撑座,不需要修改现有设备的安装基板孔位。基座总高度控制在合理范围,不会因为支撑座过高导致丝杠中心高与导轨滑块中心高出现偏差,安装时只需要将基座底面贴紧安装基准面,拧紧两侧固定螺栓,再将丝杠轴端穿入轴承内圈锁紧锁母即可完成装配,不需要复杂的调校工序。轴承腔的密封结构可以阻挡加工过程中产生的切屑、切削液进入轴承内部,延长轴承的维护周期,在有少量粉尘、切削液飞溅的加工场景下也能稳定工作。
实际选型过程中,需要注意这款轴承座是丝杠固定端支撑,对应的支撑端需要搭配同规格的FF12浮动支撑座使用,才能补偿丝杠运转时的热伸长量,避免丝杠因为温度升高出现憋转的问题。安装时不要过度敲击轴承内圈,避免轴承滚道出现损伤影响传动精度,锁紧锁母时需要控制扭矩,避免轴承预紧力过大导致运转温升过高。在小型数控雕铣设备的应用中,这类支撑座的刚性完全满足非金属、软金属加工的传动精度要求,不会因为支撑刚性不足导致加工表面出现振纹;在自动化点胶、螺丝锁付这类轻载高速传动场景下,轴承的低摩擦特性能保证丝杠运转顺畅,不会出现卡顿导致的点位偏移问题。
