2英寸管夹持台钳结构设计

这款2英寸规格的管子台虎钳，是管道安装、五金维修、现场配管作业场景里的核心夹持工装，和普通平口台钳的核心差异在于钳口的V型齿形结构，专门适配圆形金属管材、薄壁塑钢管的夹持需求，不会像平钳口那样夹伤圆管表面，也不会出现夹持打滑、管材转动的问题，在给排水施工、燃气管道预制、小型管件焊接加工的现场工位上，这类夹具是必不可少的工位基础工具。

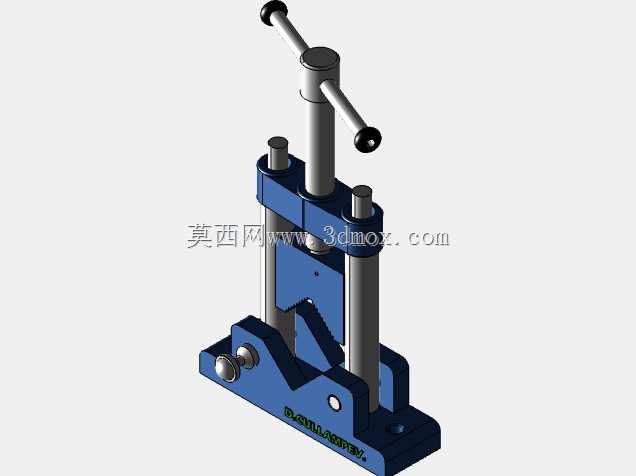

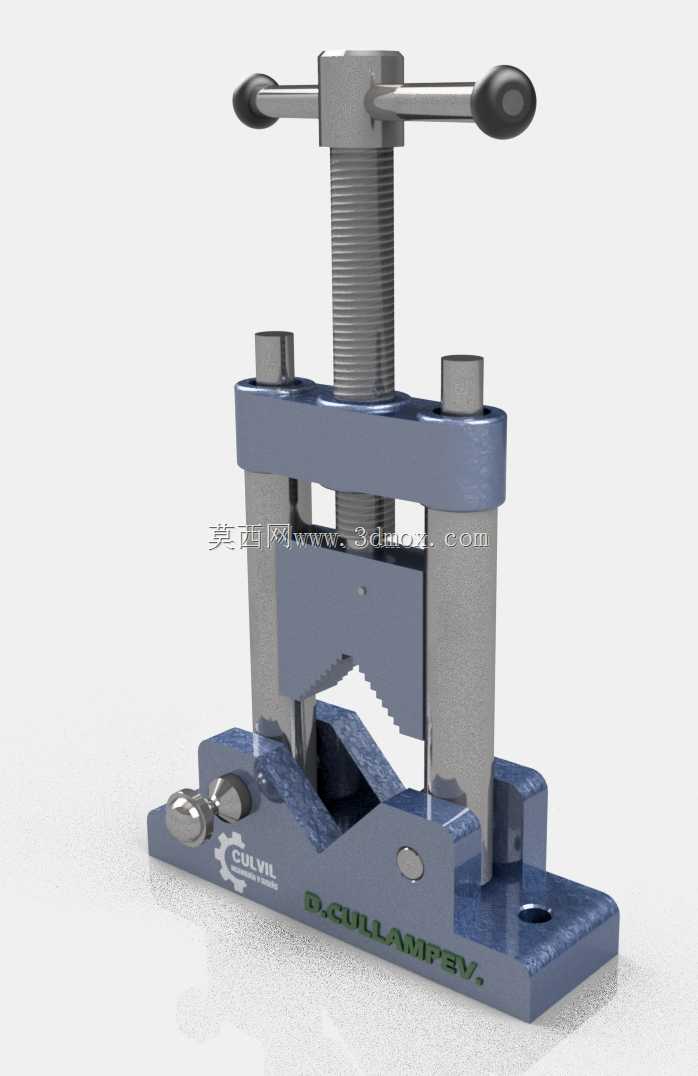

从结构设计逻辑来看，整体采用框架式承力结构，底部为一体式铸造安装底座，底座预留两个贯通的螺栓安装孔，可直接固定在木质工位案台、钢制焊接工作台或者移动式施工支架上，安装孔的中心距适配常规台钳安装的通用孔位尺寸，不需要额外打孔改造工位就能完成固定；底座上集成了固定钳身的下V型钳口，钳口表面做了淬硬处理的锯齿纹路，齿尖朝向管材插入方向，能在夹紧时嵌入管材表层，提供足够的轴向防滑阻力，哪怕是带镀锌层的光滑钢管，也能在额定夹持力下不发生周向转动。

上部的活动压梁采用双导柱导向结构，两根垂直布置的磨光导柱和底座上的导向孔做小间隙滑配，保证压梁上下运动时始终和底座保持平行，不会出现压梁偏斜导致的管材夹偏、局部受力变形的问题；压梁中间集成梯形传动丝杠，丝杠顶端是T型穿杆式手柄，手柄两端套有防滑绝缘胶套，操作人员转动手柄时，梯形丝杠将旋转运动转化为压梁的垂直直线运动，梯形丝杠的自锁特性可以保证夹紧后不会因为管材的反作用力自行松脱，不需要额外增加锁止机构就能维持夹持力，适配现场无气源、无电源的手动作业场景。

夹持范围覆盖公称直径2英寸及以下的各类圆形管材，钳口张开的最大行程可以满足同规格管件、小型圆轴类零件的夹持需求，整体外形的安装边界控制在小型工位可容纳的尺寸范围内，不会占用过多工作台操作空间；底座侧面还预留了小型辅件安装位，可以加装弯管附件、割管导向架，拓展台钳的辅助作业功能，在现场进行管材切割、套丝、管口倒角作业时，不需要额外更换夹具就能完成多工序操作。

设计过程中针对受力薄弱点做了结构强化，压梁和导柱的连接位置做了加厚过渡圆角，避免夹紧力过大时出现应力集中断裂的问题；丝杠和压梁的接触位置加装了承压垫片，减少转动时的端面摩擦磨损，延长工装的使用寿命；所有外露金属表面都做了喷塑防锈处理，适配施工现场潮湿、多粉尘的作业环境，不会因为短期露天存放出现锈蚀卡滞的问题。和传统的三脚式管子台钳相比，这款结构的夹持同轴度更好，夹紧后管材的轴线始终和底座基准面保持平行，在进行套丝、焊接对接作业时，能更好的保证管口加工的形位公差，减少管道对接时的错边量，提升现场配管的安装精度。
