船舶用五叶巴可螺旋桨结构设计

　　这款螺旋桨的设计首先围绕内河及近海小型船舶的推进需求展开，在常规三叶、四叶桨的基础上调整了叶片数量与曲面构型，核心目标是在中低航速工况下降低桨叶转动带来的振动与空泡效应，适配排水量在数十吨级的作业艇、交通艇的动力输出特性。从结构细节来看，五片桨叶沿桨毂周向均匀分布，每片桨叶的导边与随边都做了连续的曲面过渡，叶根与桨毂衔接处做了大圆角平滑处理，避免应力集中在长期交变载荷下出现疲劳裂纹，桨叶的剖面从根部到梢部逐渐减薄，既保证叶根位置有足够的结构强度传递轴系扭矩，也能降低梢部的转动阻力，提升推进效率。

　　在实际应用场景中，这类螺旋桨通常配套舷内外机或者小型船用柴油机使用，安装时需要匹配轴系的锥面配合尺寸，桨毂中心的锥孔与键槽结构要和尾轴完全贴合，安装端面的跳动量需要控制在工程允许的公差范围内，否则转动时会带来额外的径向载荷，加速尾轴密封件的磨损，甚至引发轴系振动传导至船体，影响驾乘体验。设计过程中需要平衡推力输出与水流扰动的关系，五叶构型相比传统三叶桨，在相同转速下单片桨叶的负载更低，水流经过桨叶后的流场更均匀，能有效减少桨叶后方的紊流对舵效的干扰，在船舶低速靠泊、转向时能提供更稳定的推力输出，尤其适合在航道狭窄、需要频繁调整航速与航向的内河通航场景使用。

　　从安装边界来看，桨叶的最大回转直径决定了船舶尾框的开口尺寸，设计时需要预留足够的间隙，避免船舶满载吃水变化时桨叶剐蹭船底或者尾框结构，同时桨叶梢部与船体外壳的间隙也要满足船舶建造规范的要求，间隙过小会引发船体局部的振动噪声，间隙过大则会损失部分推进效率。桨叶的曲面造型经过了多轮水动力性能校验，每个截面的螺距角都沿径向做了梯度变化，靠近桨毂的位置螺距角更大，适配桨毂附近较低的水流线速度，靠近叶梢的位置螺距角逐渐收小，匹配叶梢位置更高的圆周线速度，让整个桨叶表面的水流攻角保持在合理区间，减少水流分离带来的推力损失。

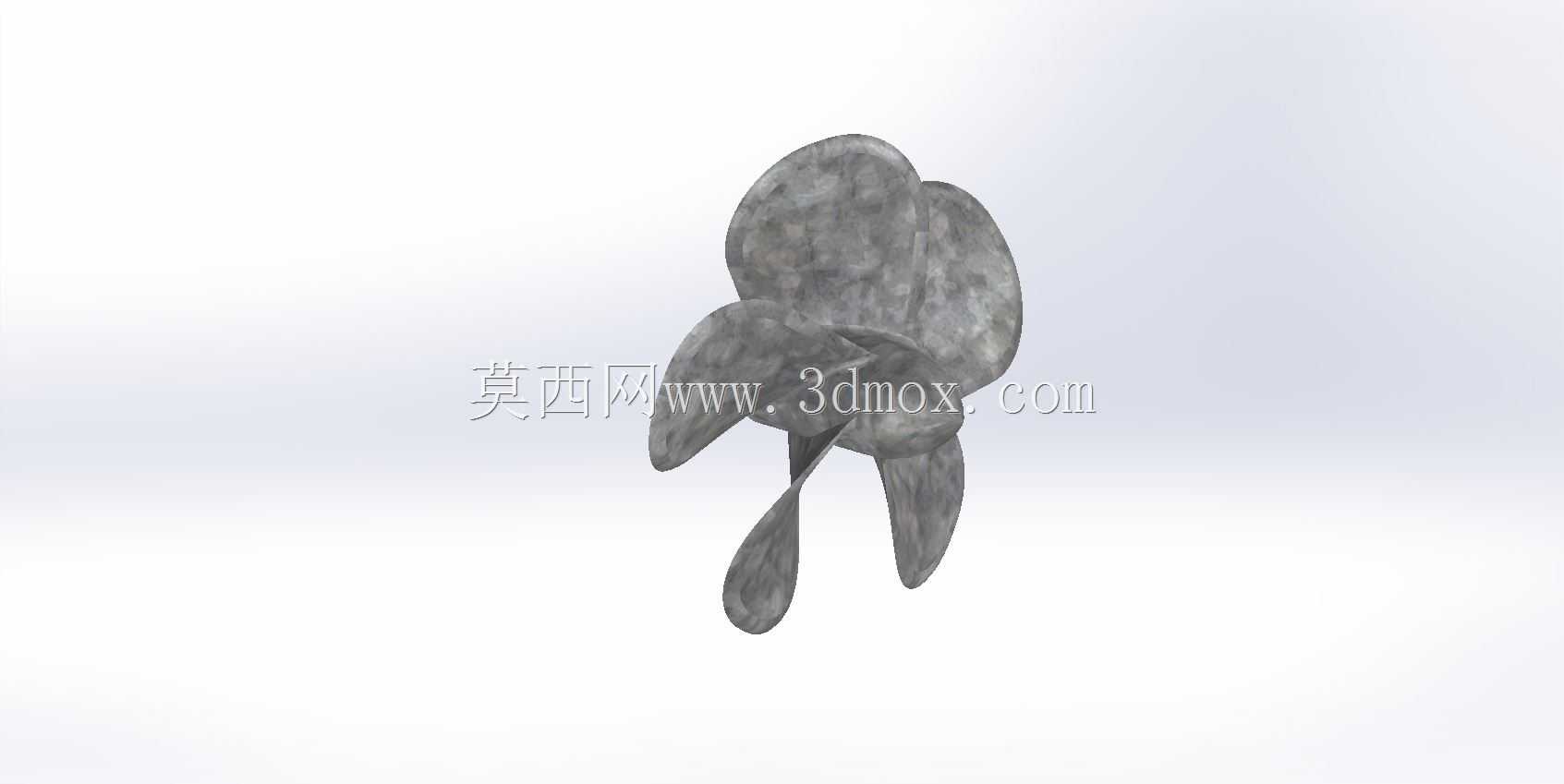

　　在结构强度校核层面，需要考虑船舶在恶劣海况下的冲击载荷，比如螺旋桨出水瞬间的载荷突变、水面漂浮杂物撞击桨叶的极端工况，叶根位置的截面厚度经过了抗弯、抗扭强度验算，材料选型通常匹配铸造铜合金或者不锈钢材质，对应的三维模型完整还原了桨叶的曲面细节与桨毂的安装结构，能直接用于后续的工程分析、加工出图或者装配干涉校验，在船舶改装、动力系统匹配的场景下，可以直接导入装配环境验证与尾轴、舵系、船体结构的位置关系，避免实际安装时出现尺寸干涉问题。日常运维中，这类五叶螺旋桨的水流扰动更小，能减少桨叶表面的空泡剥蚀，延长螺旋桨的使用寿命，相比同直径的四叶桨，在相同主机功率下能获得更平缓的推力曲线，减少主机的负载波动，让动力系统运行更平稳。
