带齿锁紧防松螺母缓冲垫圈结构

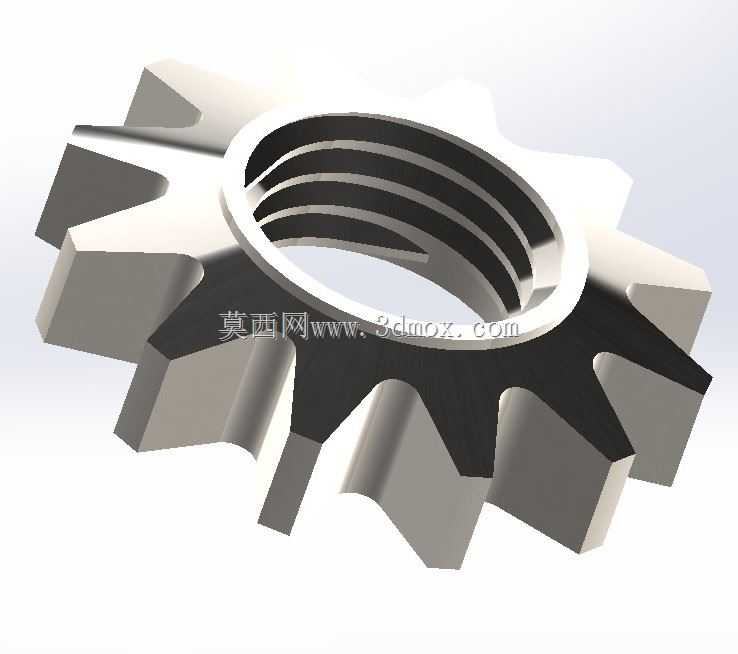

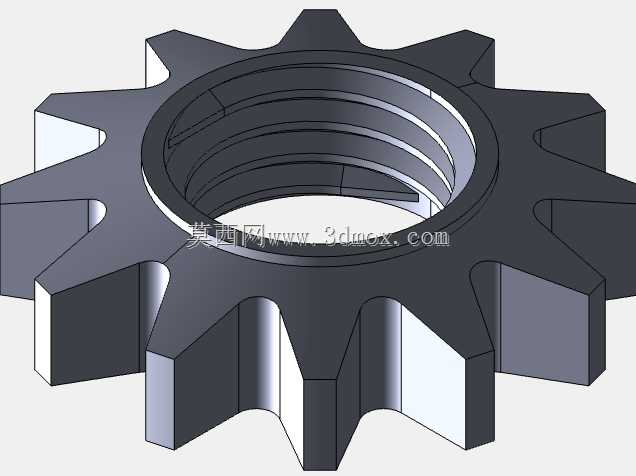

　　在各类存在持续振动、交变载荷的机械连接场景中，普通螺纹连接副很容易因为接触面微动磨损、螺纹副相对回转出现预紧力衰减，最终导致连接松脱失效，这类问题在工程机械行走机构、农用设备动力传输链路、重型商用车底盘连接部位尤为常见，带齿锁紧缓冲垫圈正是为解决这类螺纹连接松脱问题设计的配套紧固件。从结构设计逻辑来看，该零件采用内螺纹适配加外齿止动的复合结构，内圈设置与配套螺栓、螺母完全匹配的标准螺纹牙型，安装时可直接旋合在螺纹副上，与配套螺母端面紧密贴合；外圈均匀分布的楔形齿结构，齿向与螺纹旋松方向呈反向夹角，当连接副受到振动载荷出现松脱回转趋势时，外齿会率先嵌入被连接件的安装接触面，形成反向止动阻力，抵消螺纹副的松脱力矩，同时齿间的弹性形变空间可吸收部分振动冲击能量，避免刚性接触下的接触面压溃问题。设计过程中首先要匹配对应公称直径的螺纹公差，内螺纹采用中等精度公差带，既保证旋合过程顺畅无卡滞，又不会因为配合间隙过大导致预紧后出现偏载；外圈齿形的齿高、齿顶角参数经过反复校核，齿高控制在既能提供足够嵌入止动力，又不会因为齿过高导致安装后齿形完全压溃失去弹性的区间，齿顶角采用钝角设计，避免齿尖过于锋利在安装过程中划伤被连接件表面防腐层，同时保证受载时齿根应力分布均匀，不会出现齿根断裂的失效问题。

　　从安装边界来看，该垫圈的内孔螺纹尺寸与对应规格的公制螺纹完全适配，安装时不需要额外扩孔或加工特殊安装面，可直接适配标准平垫的安装空间，外径尺寸比同规格标准平垫略大3到5毫米，保证外齿有足够的接触面积嵌入被连接件，厚度方向比标准平垫厚1.2到1.5毫米，预留足够的弹性形变余量，安装时只需要按照对应螺纹规格的标准预紧力矩拧紧即可，不需要额外的安装工序，可直接替换原有普通平垫加弹垫的组合，减少装配环节的零件数量。

　　实际应用中，这类带齿缓冲锁紧垫圈可覆盖从M6到M30的常用螺纹规格，在没有额外防松结构的空间受限安装场景下优势明显，比如小型发电机组的机架连接、园林机械的动力部件固定、摩托车整车的外露螺纹连接部位，不需要额外增加开槽、穿销的防松结构，仅靠自身结构就能实现长时间的预紧力保持，在交变载荷频率较高的工况下，其防松寿命比普通弹簧垫圈高4倍以上，同时因为齿形与被连接件表面的咬合作用，还能分散螺母端面的接触压力，避免软质被连接件表面因为局部压应力过大出现凹陷，导致预紧力虚降。

　　建模过程中需要重点关注螺纹牙型与外齿的位置度关系，保证每一个外齿的中心与内螺纹牙型的相对位置统一，避免安装时出现齿形偏斜导致止动效果不均；齿根位置需要设置合理的过渡圆角，减少应力集中系数，保证在反复冲击载荷下不会出现齿根疲劳断裂；内螺纹的起始端设置引导倒角，方便安装时快速对正螺纹，避免错牙导致螺纹损伤。不同于尼龙嵌件防松、双螺母对顶防松的结构，该金属齿形结构可适应更高的工作温度区间，在150摄氏度以内的工况下不会出现材料老化、弹性衰减的问题，适合在发动机周边、户外露天设备等温度变化较大的场景使用，同时金属材质的抗腐蚀性能可通过表面处理调整，镀锌、达克罗处理后的零件可满足户外盐雾环境的使用要求，不需要定期更换防松零件，大幅降低设备后期的维护工作量。
