工业网格门金属储物柜体结构设计

这款金属储物柜体的设计，最初是针对车间零散工装、切削工具、待检小五金件的定点存储需求做的方案，之前车间里零散的量具、工装夹具、替换用的气动元件接头随便堆在普通木质货架上，不仅找东西要翻半天，木质货架受潮变形后还容易出现层板垮塌的隐患，加上车间地面偶尔有切削液溅落，普通置物架的防腐能力根本扛不住日常生产环境的损耗。

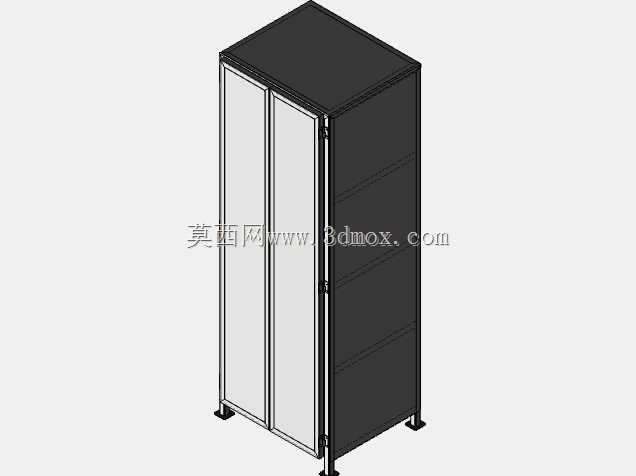

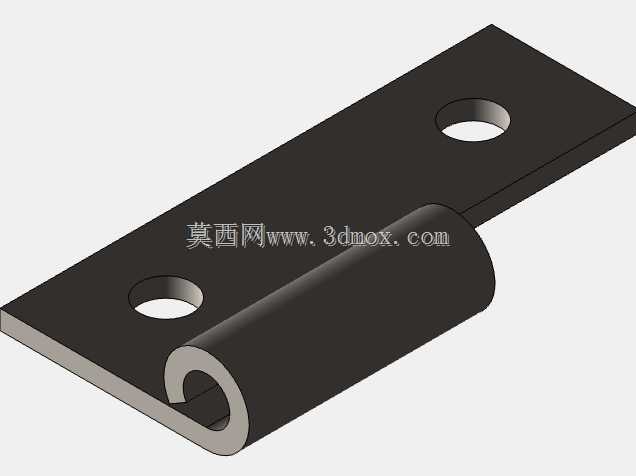

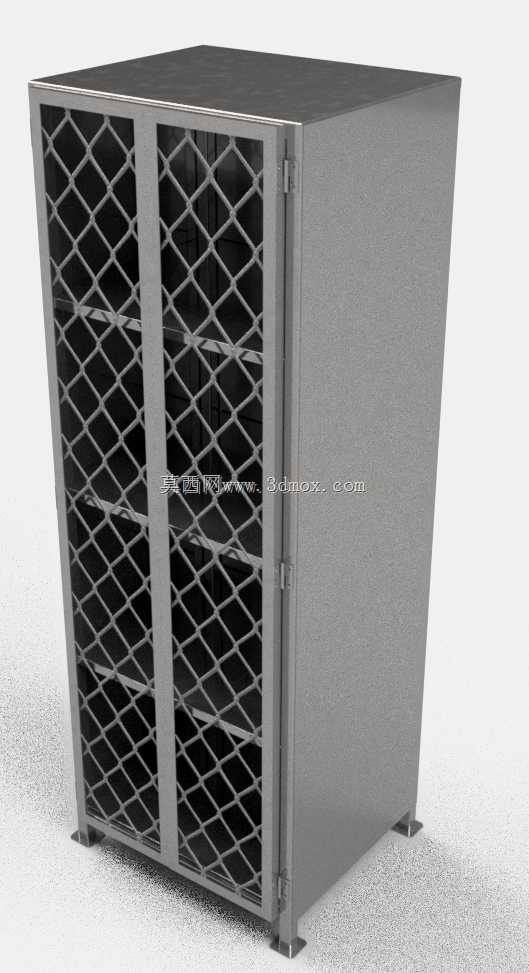

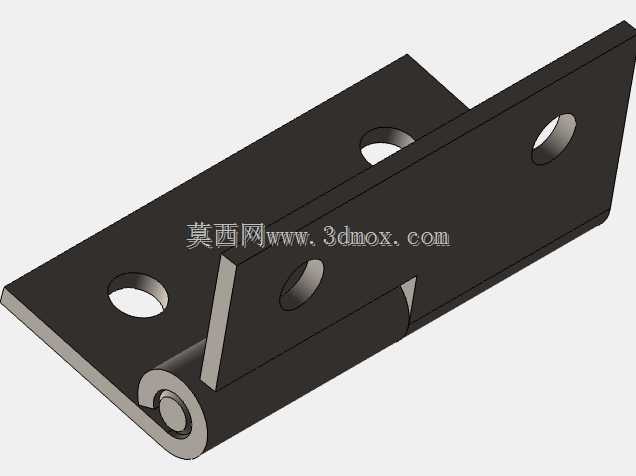

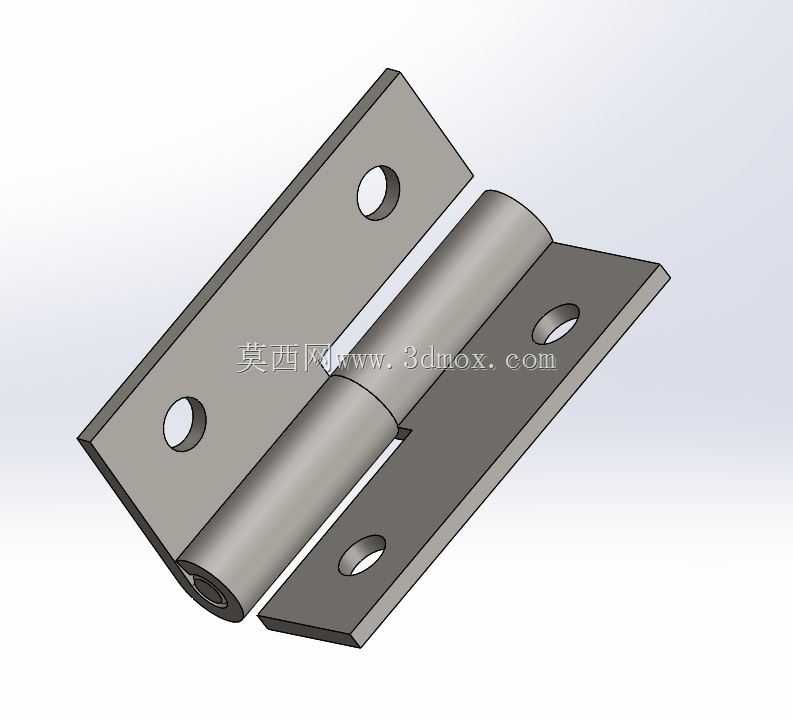

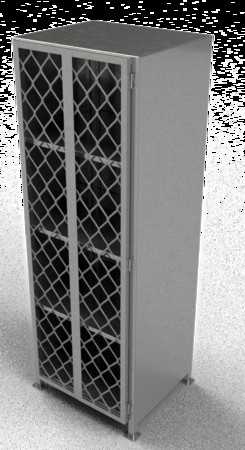

从结构设计逻辑上看，整体采用封闭式金属框架做主体承重，侧板和背板用整幅冷轧钢板折弯成型，折弯边做了15mm的内翻边处理，既可以避免板材边缘的锐边划伤操作人员，也能通过折弯结构提升侧板的整体抗扭强度，不需要额外在侧板内部加焊加强筋就能满足单侧承重要求。柜门部分没有采用整幅钢板封闭，而是选用菱形拉伸钢板网做门芯，这种设计的考量有两个层面：一是车间存储的物品很多需要通风散味，比如沾了切削油的工装、刚做完表面清理的零件，封闭柜门容易在内部积留潮气导致零件生锈，网格结构可以让柜内空气自然流通，避免凝露；二是网格门不用打开就能直接看到内部存放的物品，日常点检、找工具的时候不用挨个开柜门翻找，能减少不少无效操作时间。柜门的合页采用明装式可拆卸焊接合页，安装的时候可以直接把柜门挂在预装的合页轴上，后期如果柜门出现磕碰变形，不需要拆整个框架就能单独更换柜门，维护起来比暗藏合页方便很多。

内部的层板做了可调节设计，层板托采用冲压成型的L型挂耳，在柜体两侧的立柱上冲了等间距的20mm间隔方孔，层板可以根据存放物品的高度自由调整间距，比如放较高的气动扳手、小型电动工具的时候，可以把对应层板拆掉或者调高间距，放小型螺丝盒、量具的时候就把层板间距调小，充分利用柜内的垂直空间。层板本身做了三面折边，正面折边高度30mm，能避免放在层板上的小零件、工具在开关门震动的时候滑落，层板底部中间位置压了一道纵向加强筋，单块层板在600mm跨度下的额定承重可以达到50kg，完全能满足常规工业小件的存储需求。

尺寸边界上，这款柜体的宽度为600mm，深度为500mm，整体高度1700mm，底部做了100mm高的垫高支脚，支脚采用3mm厚的钢板折弯焊接在柜体底部框架上，让柜体底部离地面有足够的间隙，一方面可以避免地面的积水、切削液直接浸泡柜体底部导致锈蚀，另一方面日常清洁地面的时候，扫帚、洗地机的刷头可以直接伸到柜体下方，不会留清洁死角。安装的时候不需要做额外的地面固定，四个支脚底部可以选配橡胶减震垫，直接放在硬化的车间地面上就能保持稳定，即使开关门的时候用力稍大，也不会出现柜体移位的情况。

实际应用场景里，这类柜体除了生产车间的工具存储，也可以放在维修班组的工位旁做备件柜，或者在实验室里存放常用的检测辅助工具，网格门的设计不会遮挡内部物品的标识，做6S管理的时候，柜内物品的定置情况从外面就能一目了然，不需要额外在柜门上贴复杂的物品清单。整体焊接完成后，表面做了静电喷塑处理，喷塑厚度控制在60-80μm，能抵御日常的轻微磕碰、普通油污的腐蚀，平时清洁的时候用沾了中性清洁剂的抹布直接擦拭就能去掉表面的油污，不会出现掉漆、生锈的问题。

设计过程中特意规避了很多民用储物柜的常见问题，比如民用柜常用的薄板咬合结构强度不够，在工业场景下频繁开关门很容易出现连接部位开裂，这款柜体的所有框架连接部位都采用气体保护焊满焊，焊后打磨平整再做表面处理，长期使用不会出现框架松动的问题。柜门的锁具采用通用型工业柜锁，锁芯可以和车间内其他同类型柜体的钥匙做通开处理，班组管理人员只需要带一把钥匙就能管理辖区内的所有存储柜，不用带一大串钥匙增加管理负担。另外，网格门的网孔尺寸做了20mm的菱形孔设计，这个尺寸刚好能挡住大部分常规尺寸的工具、零件不会从网孔掉出来，同时又能保证足够的透视度和通风量，不会因为网孔太小导致透视效果差，也不会因为网孔太大导致小零件漏出。
