桌面级小型数控雕刻加工设备结构设计

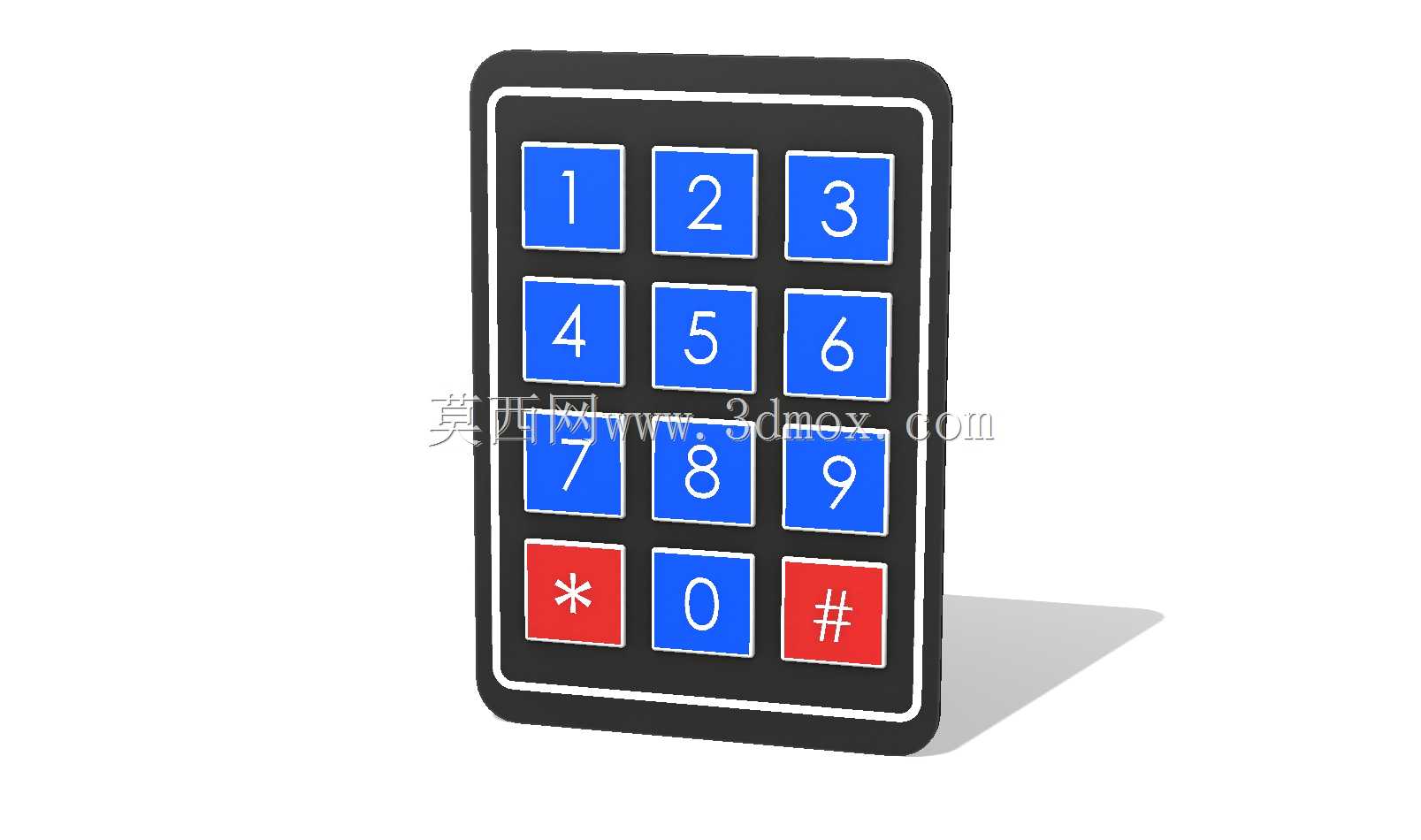

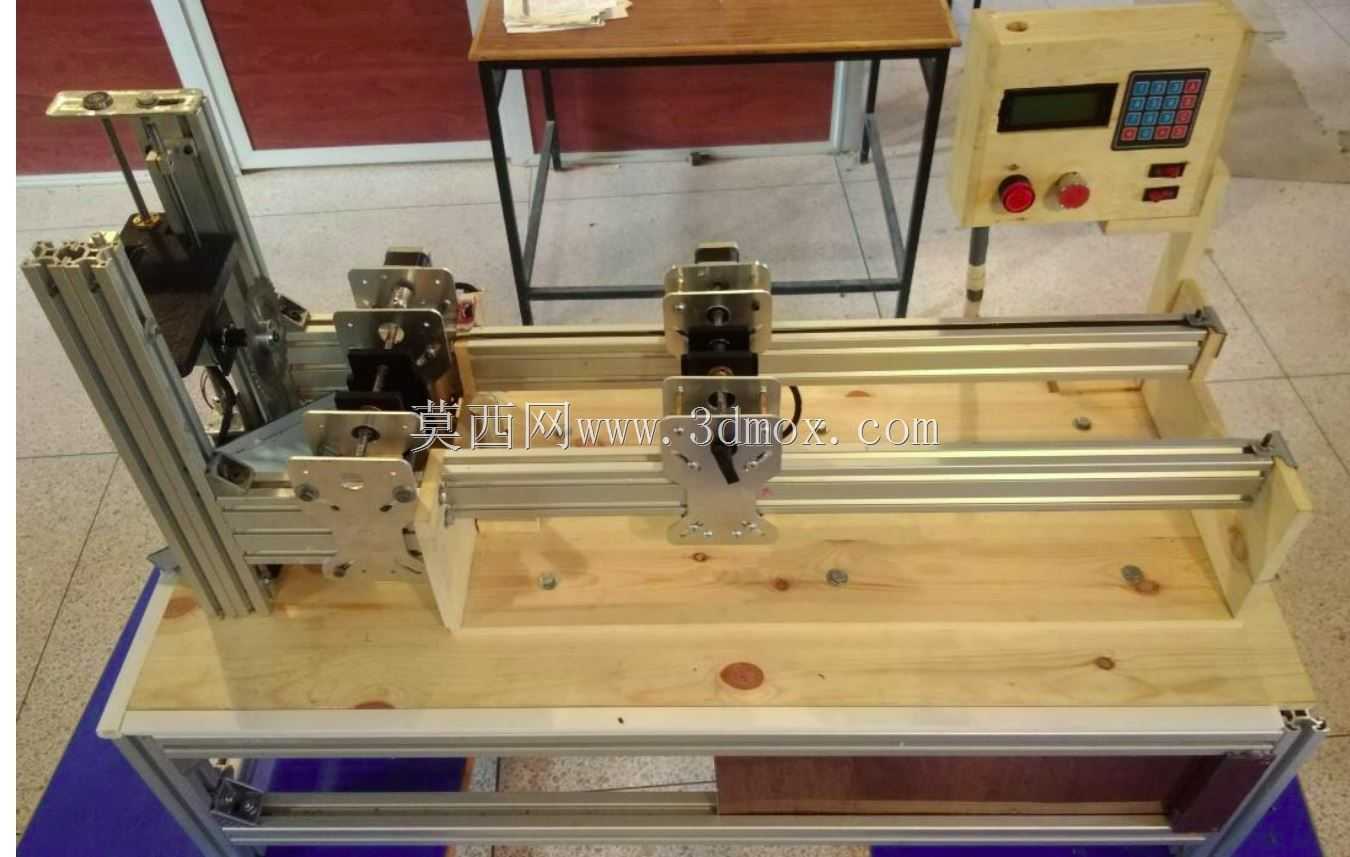

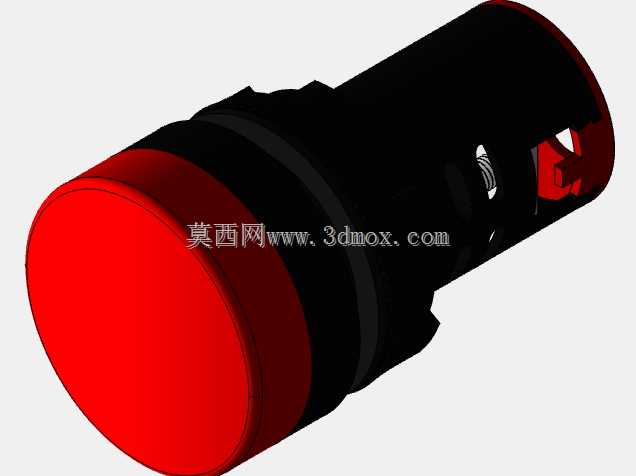

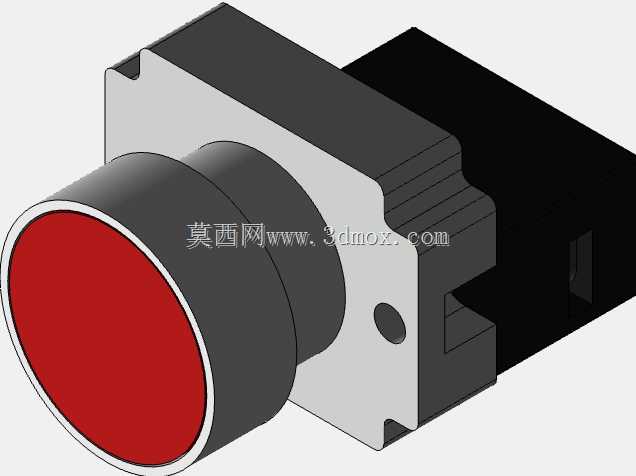

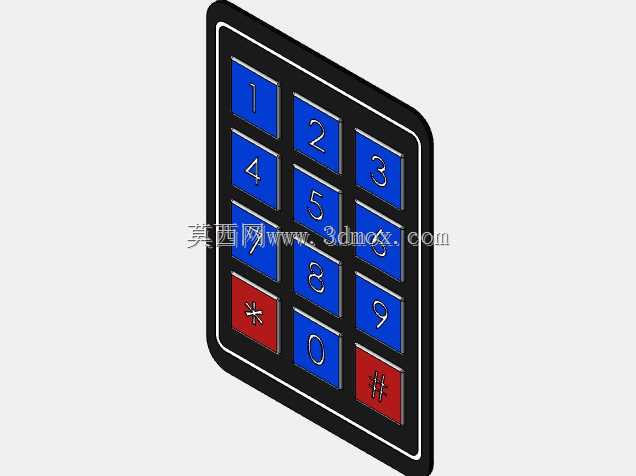

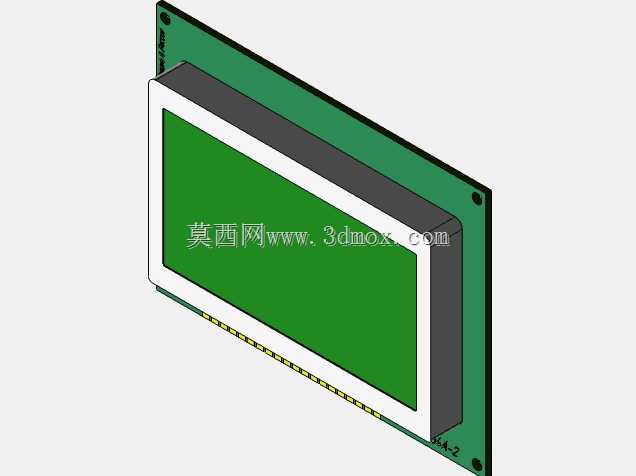

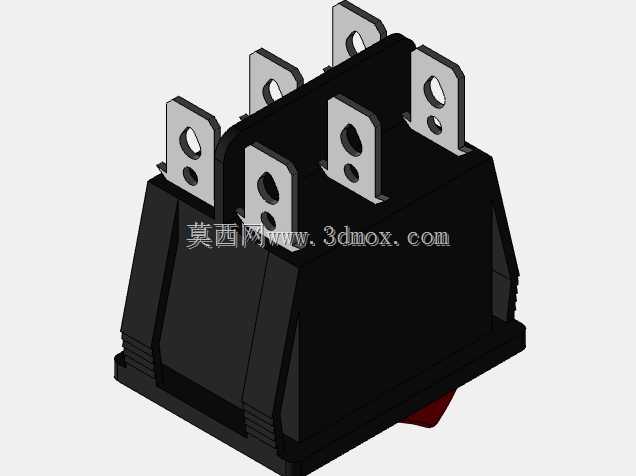

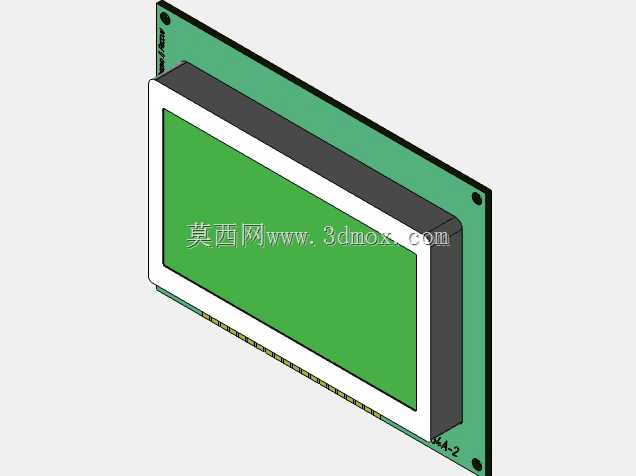

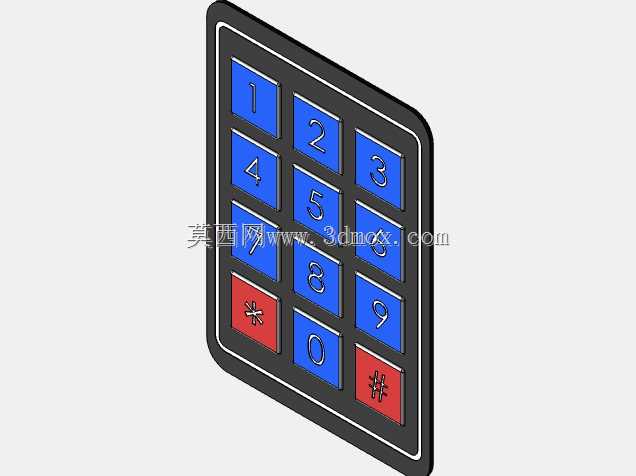

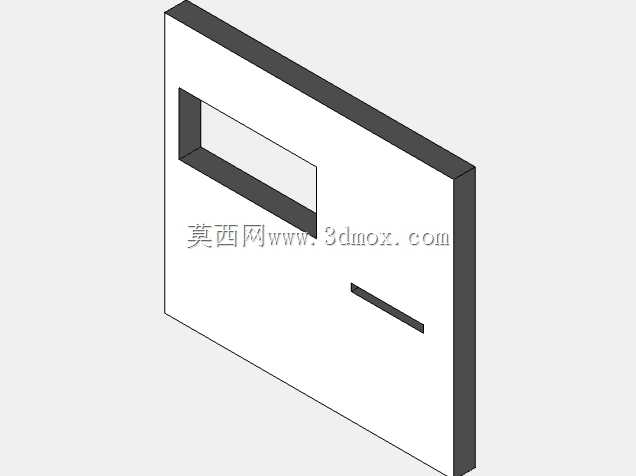

　　这款桌面级数控加工设备的设计初衷，是面向小尺寸工件的精密加工作业场景，适配教学实训、个人工坊、小批量打样等对设备占地要求高、加工行程需求适中的使用环境，整体采用铝型材搭建主体框架，在保证结构刚性的同时大幅降低整机自重，无需复杂的地基固定即可平稳放置在常规木质工作台面上使用。从实际功能落地角度看，设备搭载的独立控制面板集成了参数输入、状态显示、急停操作等核心交互模块，操作人员可直接通过面板按键完成加工路径参数录入、加工启停控制、运行状态实时查看，面板上设置的两个物理按钮分别对应急停与功能复位，在加工出现异常时可第一时间切断运行指令，避免撞刀、工件报废等问题出现。

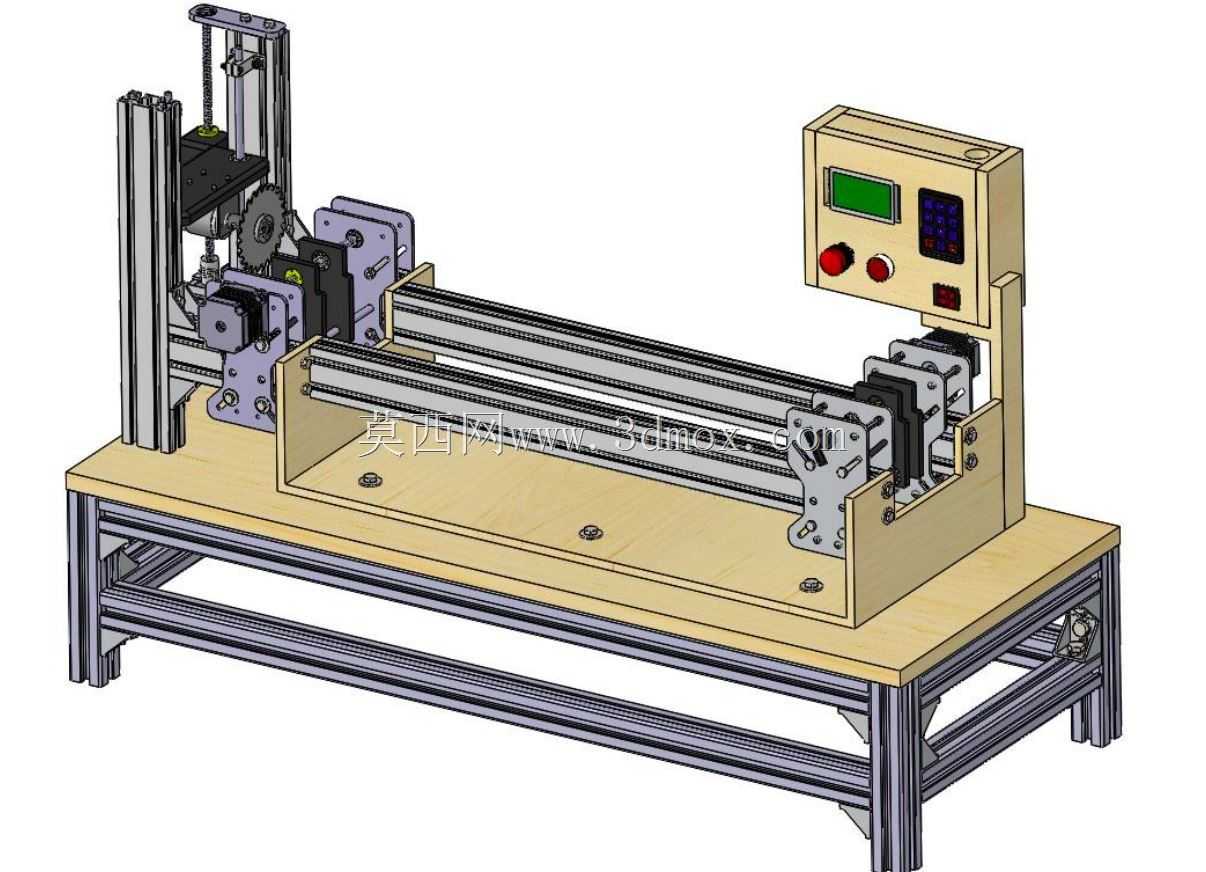

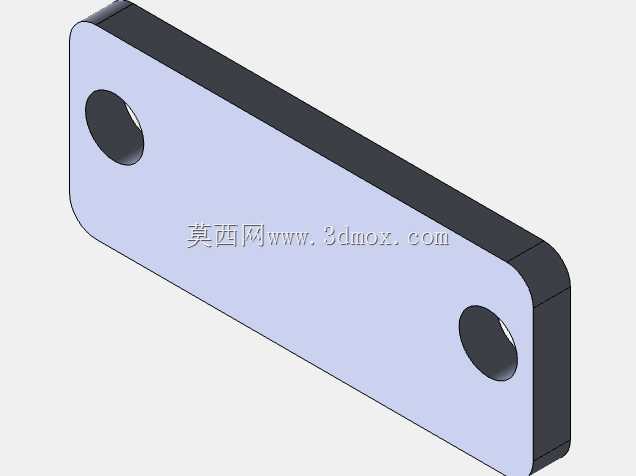

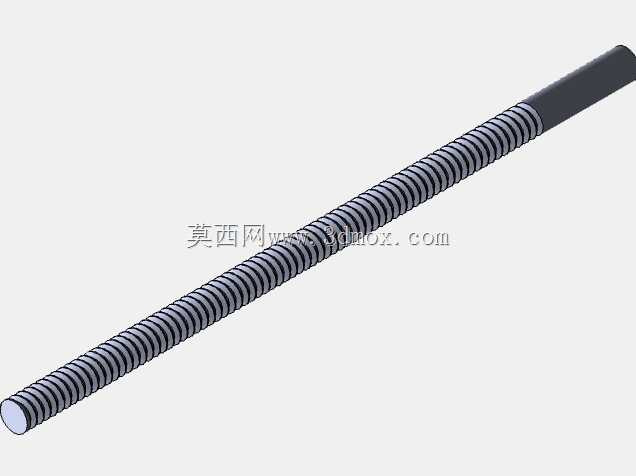

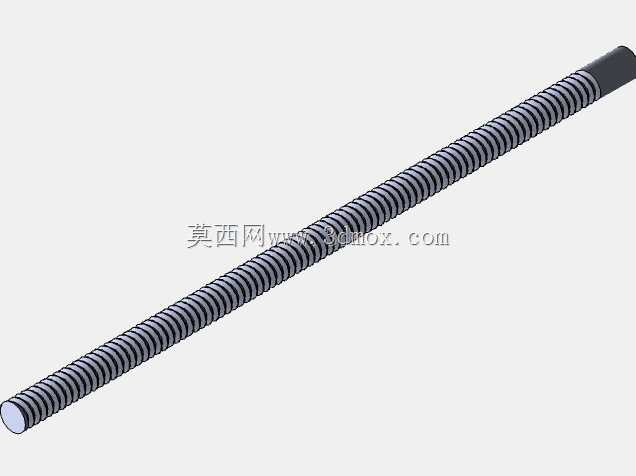

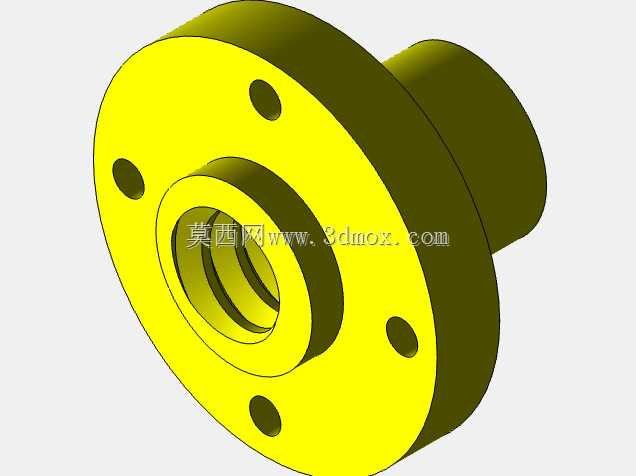

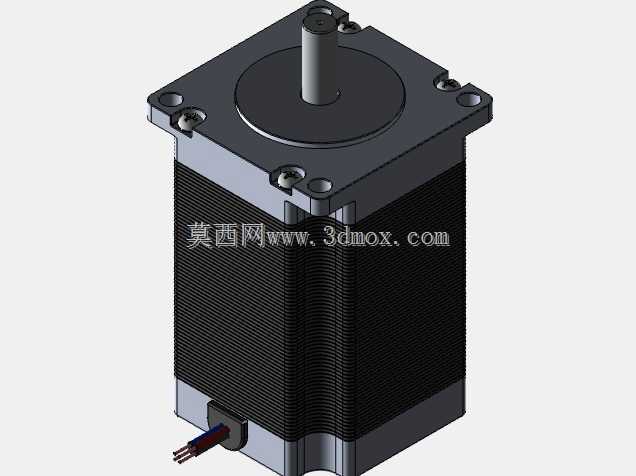

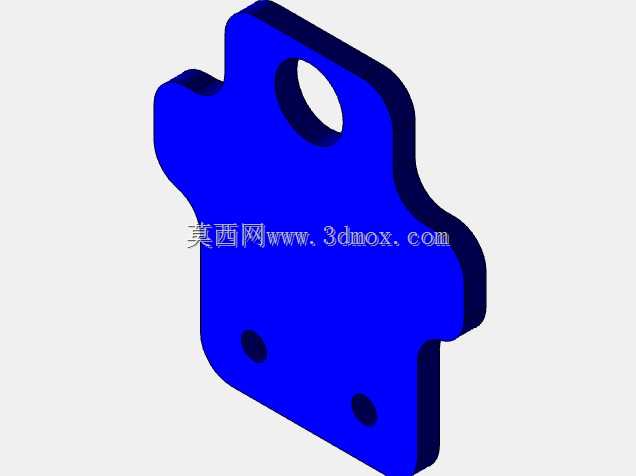

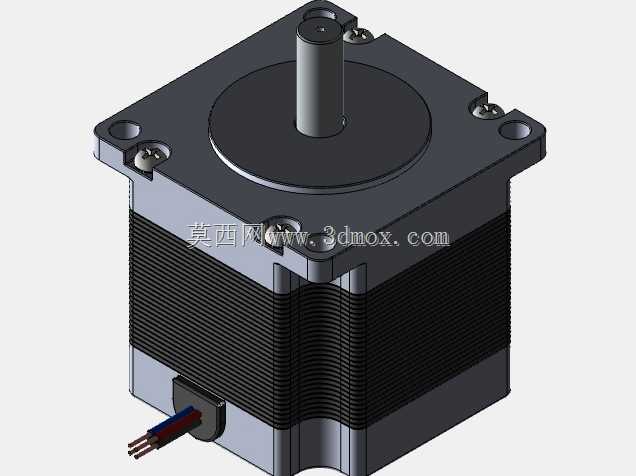

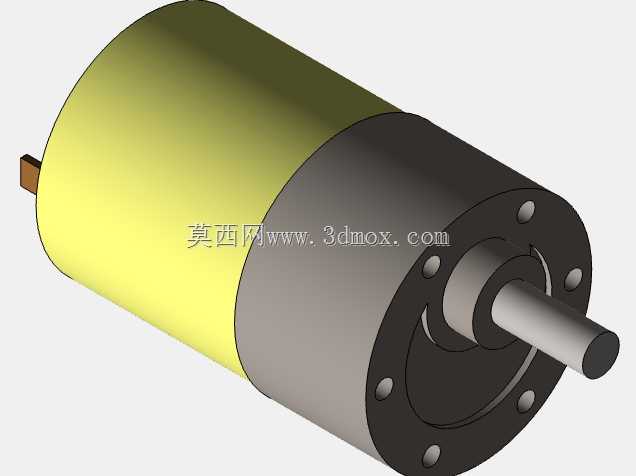

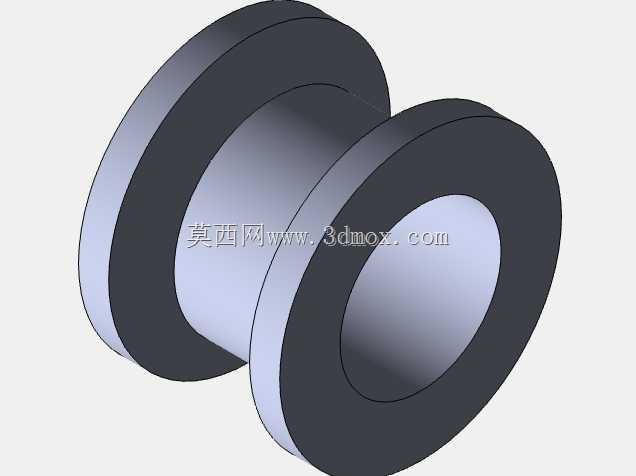

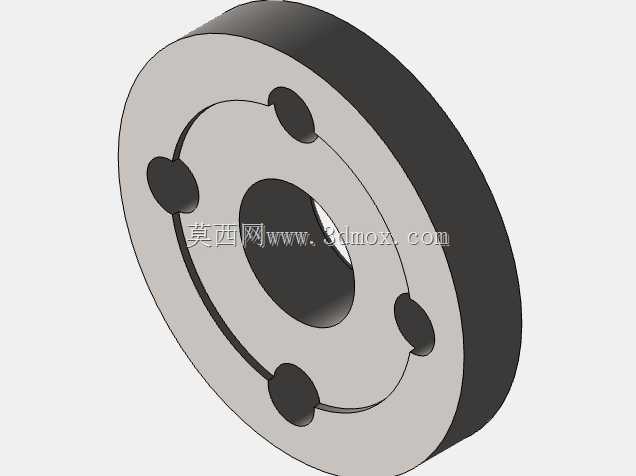

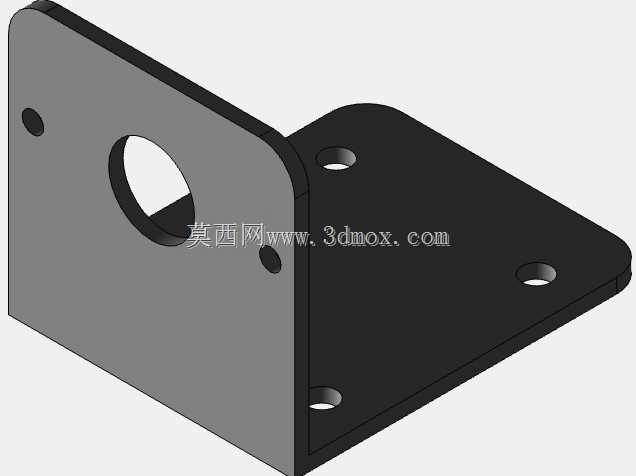

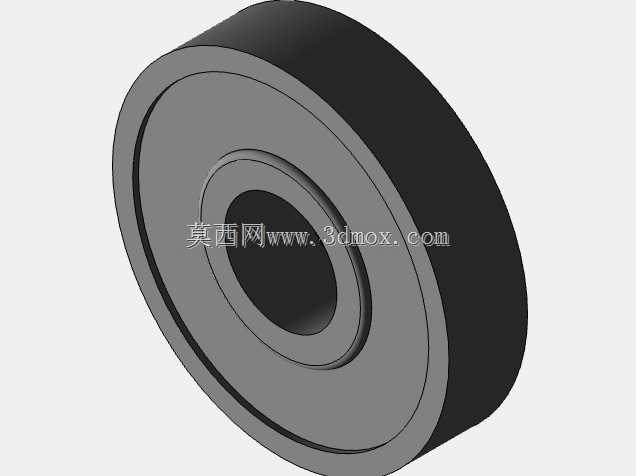

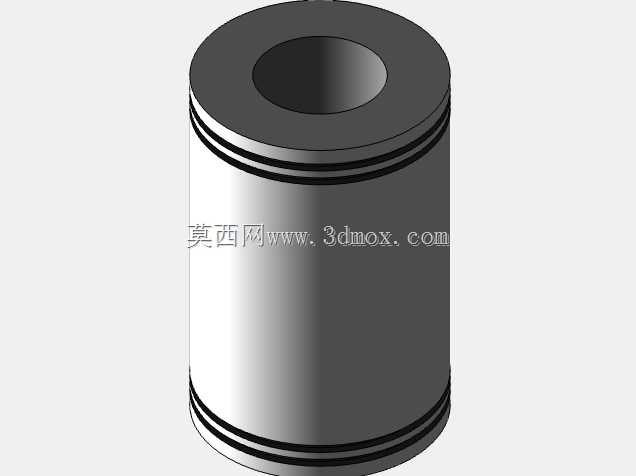

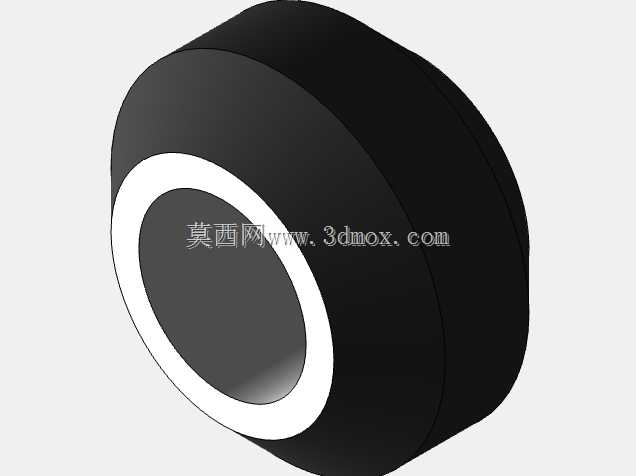

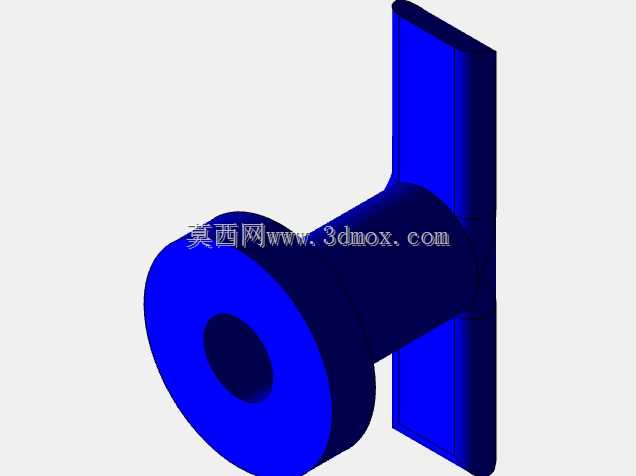

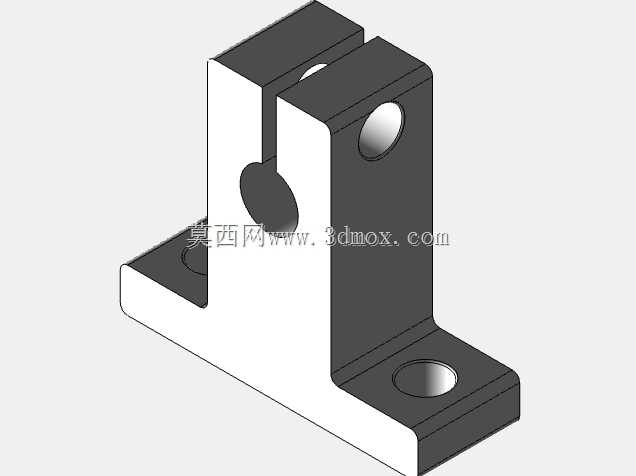

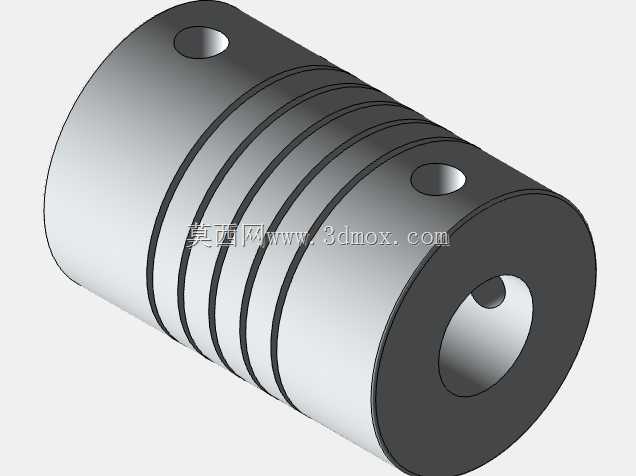

　　设备的核心运动部分采用双平行直线导轨作为X向运动支撑，导轨直接固定在铝型材框架的基准面上，安装时通过百分表打表调整导轨平行度，保证运动过程中滑块运行顺畅无卡滞，传动组件搭载在导轨滑块上，可带动加工主轴完成横向进给动作；Y向运动模块集成在木质加工平台下方，通过丝杠传动带动整个平台完成纵向进给，平台表面预留了多组T型槽安装位，可配合压块完成不同形状工件的装夹固定，装夹时可根据工件尺寸调整压块位置，保证加工过程中工件不会出现位移。

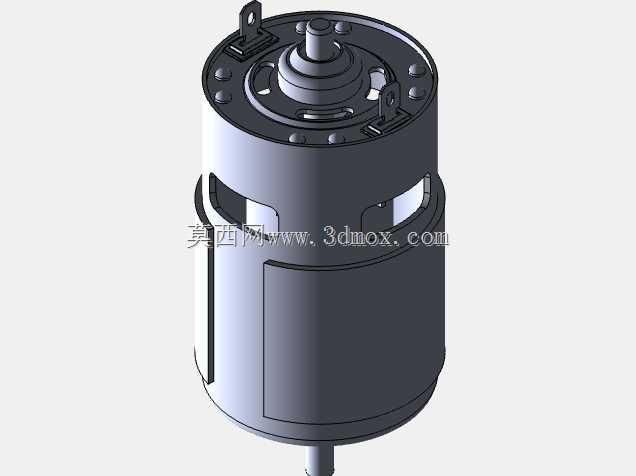

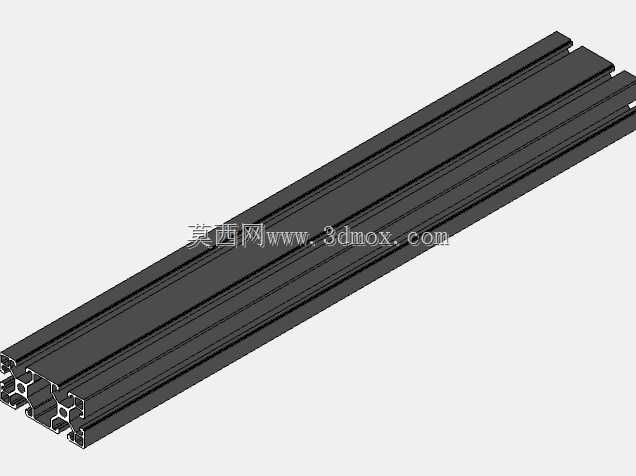

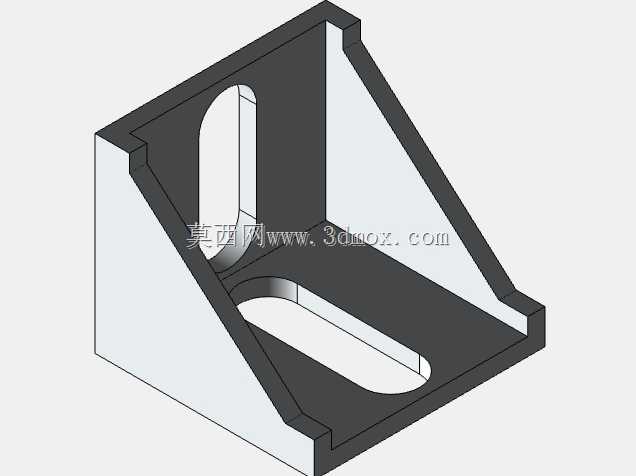

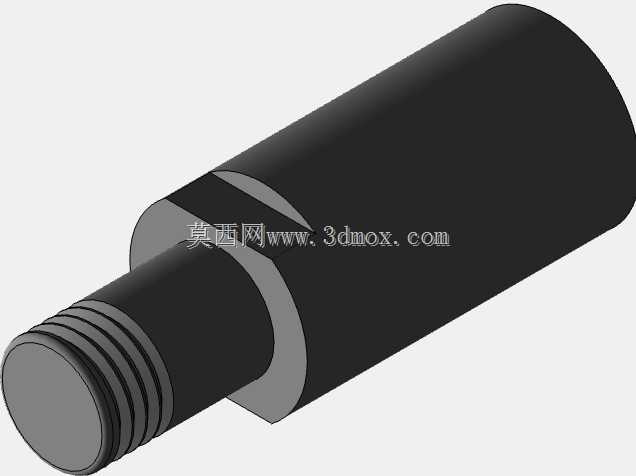

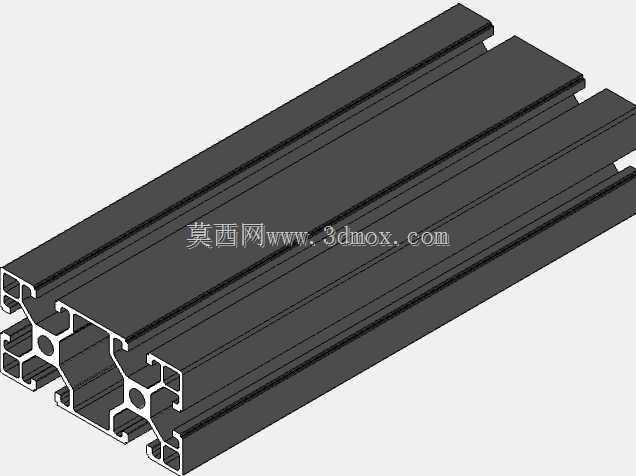

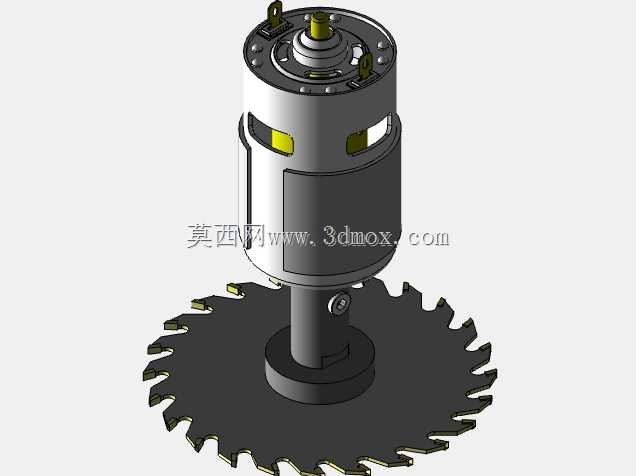

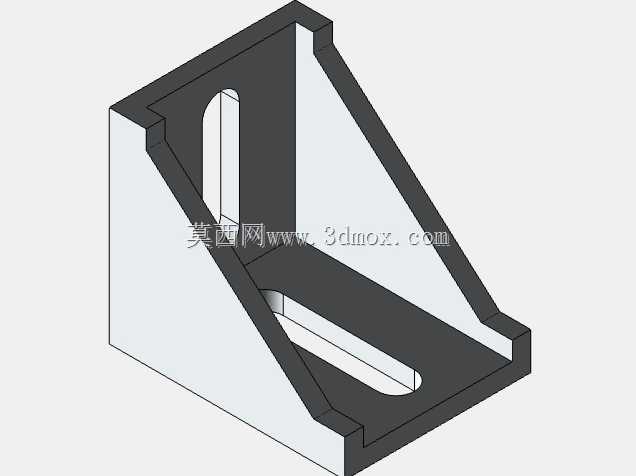

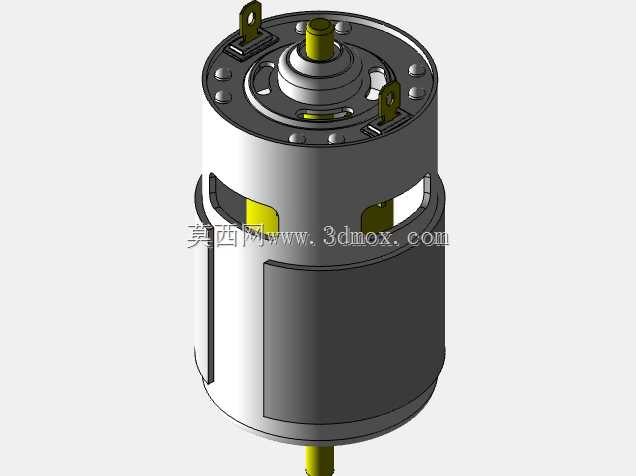

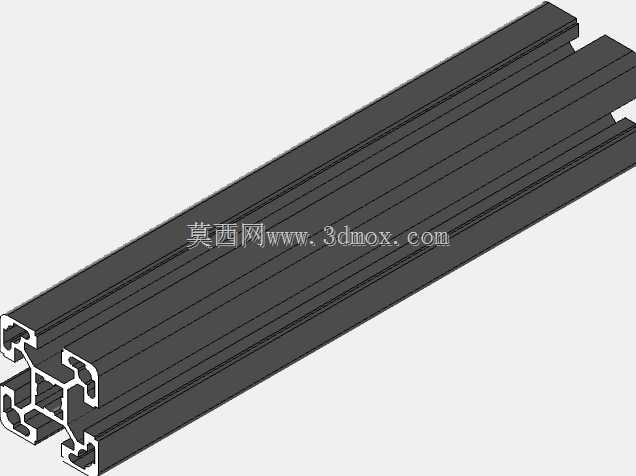

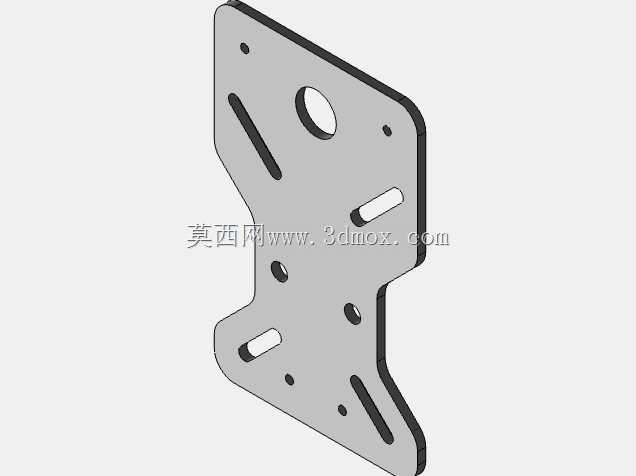

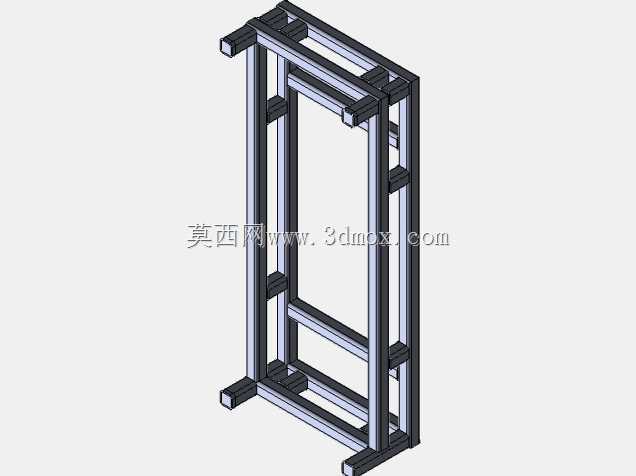

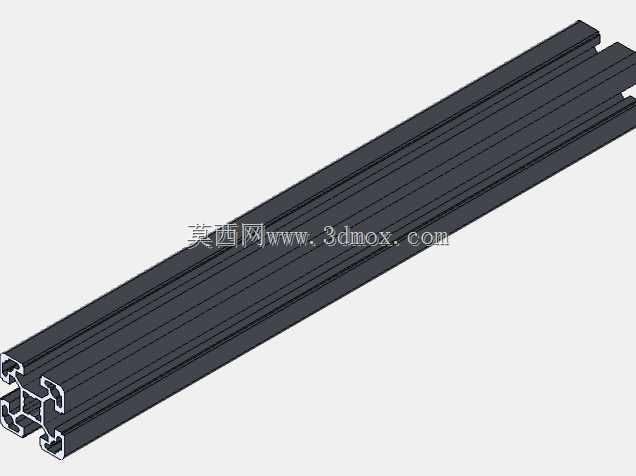

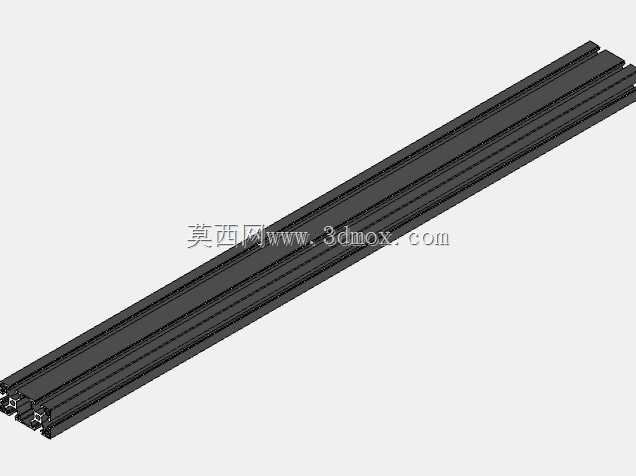

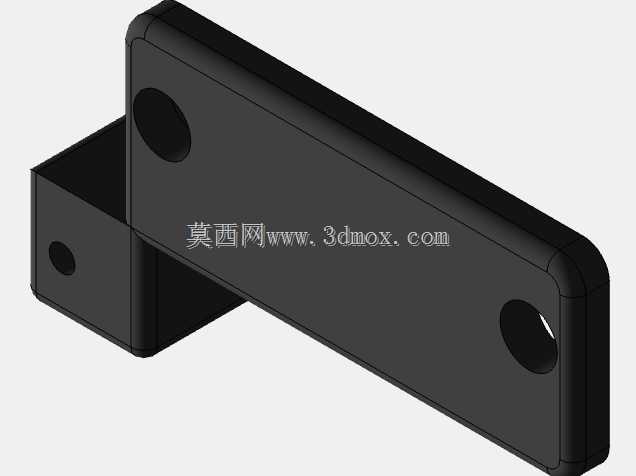

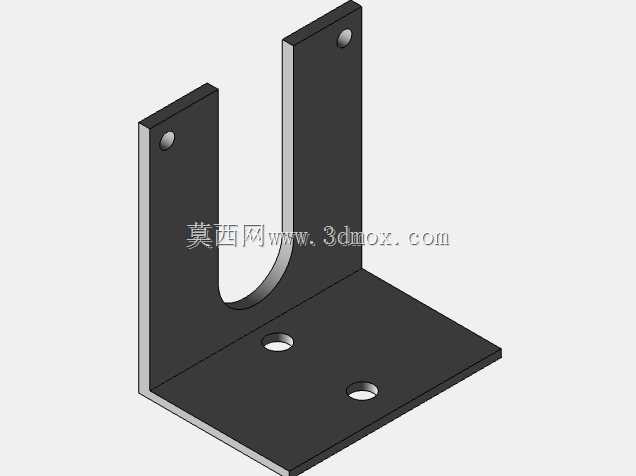

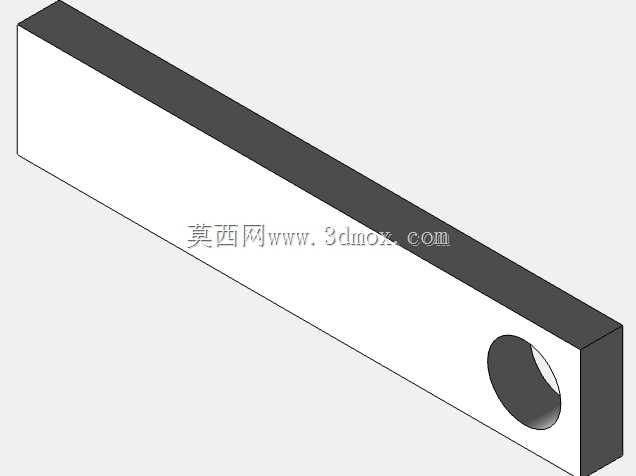

　　设计阶段优先考虑了安装边界的适配性，整机横向宽度控制在1.2米以内，纵向深度不超过0.8米，整体高度控制在0.6米上下，放置在常规高度的工作台上时，操作人员站立状态下即可完成工件装夹、面板操作、加工状态观察等全部动作，无需额外配置登高或俯身辅助设施。框架部分采用标准工业铝型材拼接，连接部位采用角件与内置螺栓固定，装配时无需焊接作业，所有部件均可通过标准工具完成拆装，后期维护时可单独更换磨损的导轨、传动件等易损部件，降低长期使用的维护成本。加工主轴的安装座采用可调式结构设计，可根据加工刀具长度、工件厚度调整主轴伸出高度，适配不同厚度工件的加工需求，调整时通过锁紧螺栓固定位置，保证加工过程中主轴不会出现窜动。

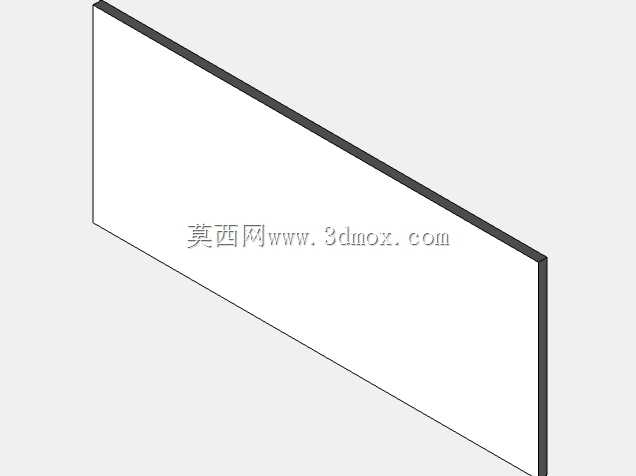

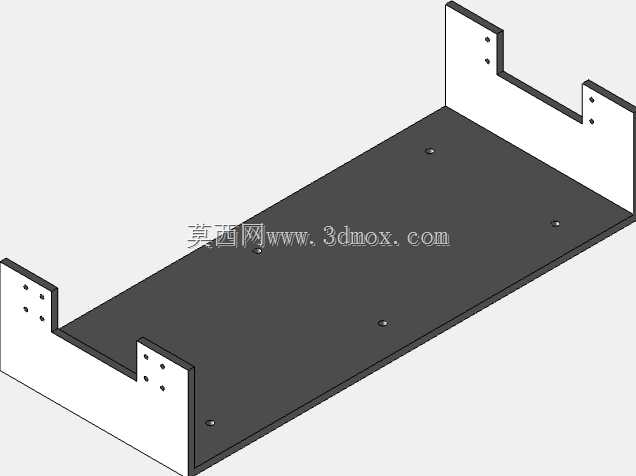

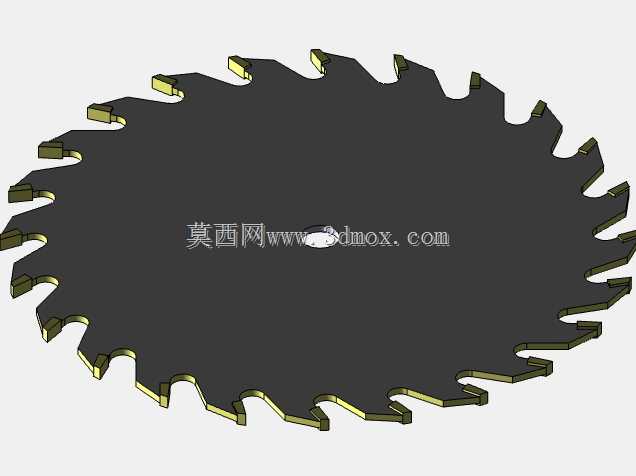

　　设备的走线全部沿铝型材的内置槽道布置，外部无裸露线缆，既避免加工过程中切屑、冷却液磨损线缆，也让整机外观更加规整，减少线缆勾挂带来的安全隐患。从实际加工适配性来看，这款设备可完成软金属、塑料、木材等多种材质的平面雕刻、铣削、钻孔作业，加工进给速度可通过控制面板参数调整，针对不同材质匹配对应的进给速率，保证加工表面质量。在结构刚性验证阶段，设计时通过对铝型材框架的截面选型、导轨安装面的平面度控制，让整机在高速进给状态下的振动幅度控制在允许范围内，避免因振动导致加工表面出现振纹，影响工件加工精度。设备的控制箱体独立安装在框架侧方，与加工区域保持足够安全距离，避免加工产生的切屑飞入箱体内部造成电路短路，箱体表面设置有散热格栅，保证长时间运行时内部电路元件的热量可及时散出，不会出现过热停机问题。木质加工平台采用高密度多层实木板制作，表面经过平整处理，平面度控制在0.1mm以内，既保证工件装夹的基准精度，也能在刀具意外扎入平台时不会损坏刀具，降低操作失误带来的配件损耗。
