双主轴卧式数控加工设备结构设计

　　这款双主轴卧式加工设备的三维结构设计，核心面向中小尺寸金属零件的批量精密加工场景，常见于汽车零部件、3C结构件、液压阀块等行业的生产线配套，可在一次装夹定位后完成工件多面的铣削、钻孔、攻丝、镗孔等多工序加工，有效减少工序间的工件转运与重复装夹误差，提升批量加工的一致性与生产效率。从结构布局来看，设备采用左右对称的双加工工位设计，中间设置独立的操作与电控集成区域，两侧加工单元可独立运行也可协同完成同批次工件的并行加工，相比单主轴同规格设备，单位占地的产能输出可提升近一倍，适合对节拍要求较高的规模化加工场景。

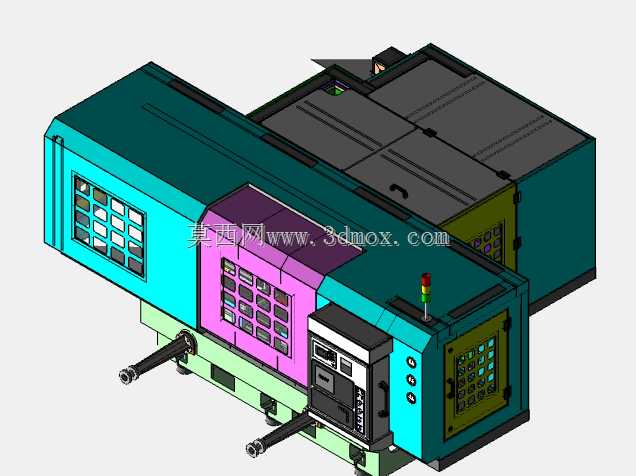

　　设备外围采用模块化钣金防护设计，不同功能区域采用差异化配色做视觉区分：青蓝色区域为两侧主轴加工舱的固定防护，粉紫色区域为可开启的舱门维护段，浅绿色为设备底部的排屑与基座防护层，黄绿色为操作侧的观察与控制面板安装区，这种配色设计并非单纯的外观装饰，而是在车间实际使用中，可帮助运维人员快速识别不同功能区域，缩短故障排查与日常维护的定位时间，同时带网格的观察窗采用聚碳酸酯材质，既可以观察内部加工状态，又能阻挡加工过程中飞溅的切屑与切削液，避免安全隐患。顶部的三色警示灯安装在操作侧的边角位置，高度超出设备主体顶面约150mm，在车间多设备排布的场景下，操作人员可在较远位置识别设备的运行、待机、故障状态，无需走近查看。设备正面伸出的两个主轴对接端，采用标准的BT40主轴接口设计，安装端面到设备基座底面的高度为1120mm，适配常见的链式输送线或者桁架机械手的上下料高度，可直接接入自动化产线完成无人化上下料作业，无需额外做高度适配改造。两侧加工舱的内部预留了刀库安装空间，单工位可容纳24把刀具，满足复杂零件加工的刀具换刀需求，刀库采用伞形结构设计，换刀路径与工件装夹区域无干涉，换刀时间控制在1.8s以内，可有效减少非加工等待时间。

　　中间的电控集成区域将操作面板、电气柜、气动控制单元整合在一起，操作面板倾斜15°安装，符合站立操作的人体工程学视角，操作人员无需弯腰即可完成参数设置与状态查看，电气柜的散热口设置在侧面非操作区，避免切削液飞溅进入柜体，同时预留了外接工业总线的接口，可对接车间MES系统完成生产数据的上传与远程管控。设备底部的基座采用整体铸铁结构设计，安装地脚的分布间距为1800mm×2200mm，整体重量约6.8吨，可保证重切削加工过程中的设备刚性，减少振动带来的加工精度偏差，基座两侧预留了排屑器的安装接口，可适配链板式或者磁性排屑器，将加工产生的切屑自动排出设备外部，无需人工定期清理舱内切屑。

　　在设计过程中，充分考虑了设备的维护便利性：所有可开启的舱门都设置了安全联锁开关，舱门开启时设备自动切断主轴运行动力，避免运维过程中的安全风险；顶部的防护盖板采用分段式设计，单块盖板重量不超过15kg，无需起重设备即可单人拆卸完成顶部元器件的维护；所有气管、油管的布线都采用分区域线槽布置，每段线路都预留了足够的检修余量，更换元器件时无需大范围拆解布线。从安装边界来看，设备主体的外形尺寸为长2800mm、宽1600mm、高1900mm，安装时需要在设备后侧预留至少800mm的维护通道，操作侧预留1200mm的操作人员作业与上下料空间，整体占地需求约为4.2m×2.8m，相比同产能的两台单主轴设备，占地空间减少约35%，更适合车间场地紧张的中小型加工企业使用。设备的主轴转速范围为80-8000rpm，主轴电机功率为11kW，可满足常规钢件、铝合金、铜件等材质的切削加工需求，进给轴的快速移动速度为36m/min，定位精度为±0.008mm，重复定位精度为±0.004mm，可满足IT6级精度的零件加工要求。
