双工位数控加工中心防护壳体结构设计

这套结构针对中小批量精密零件加工场景设计，覆盖五金零件、小型模具镶件、工装夹具零部件的铣削、钻削、攻丝加工需求，适配车间离散化生产的工位布局要求。从实际使用场景出发，双工位的布局设计可实现工位交替上下料，操作人员在其中一个工位完成工件装夹拆卸的过程中，加工主轴可在另一工位持续执行加工程序，大幅压缩非加工等待时长，相比单工位同规格设备，有效加工时长占比可提升35%以上，尤其适合小型加工车间多品种小批量的生产排程需求。

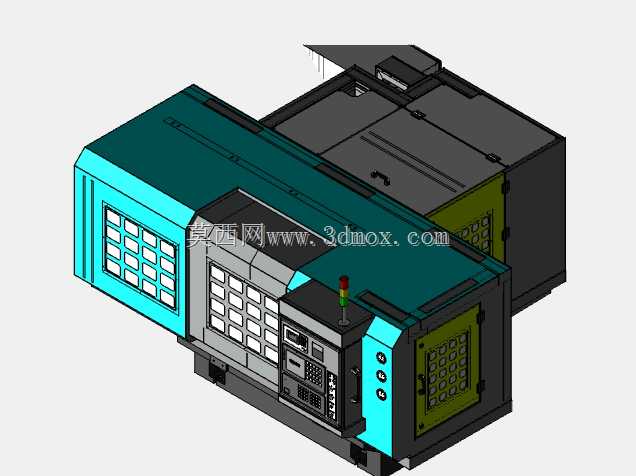

防护壳体采用整体式框架焊接加拼装式钣金护板的结构思路，主框架选用矩形钢管拼焊成型，焊后做去应力退火处理，避免长期运行受切削振动影响出现框架变形，护板拆分后可单独拆卸，后期维护时无需整体拆解外壳，即可快速完成内部传动部件、电气线路的检修更换。壳体正面设置两组内嵌式操作面板，每个工位对应独立的操作按键区、显示屏安装位与手轮接口，操作人员无需绕行到设备统一操作端，在对应工位即可完成程序调用、对刀参数设置、加工启停操作，减少车间内的无效走动距离。面板旁侧设置的三色警示灯采用立柱式安装，高度超出设备顶面300mm，车间内跨区域即可通过灯光状态判断设备运行、待机、故障状态，适配多设备排布的车间目视化管理需求。

观察窗采用聚碳酸酯耐力板镶嵌结构，窗体做网格状加强筋压型，既可以阻挡加工过程中飞溅的高温切屑与切削液，避免高速飞出的切屑划伤操作人员，又不会遮挡加工区域的观察视线，耐力板相比普通钢化玻璃抗冲击性能提升4倍以上，即使出现刀具崩碎飞出的极端情况，也不会击穿窗体造成安全事故。设备侧部的检修门采用带观察窗的铰链式结构，门锁选用带安全联锁的工业柜锁，检修门开启时设备自动切断主轴运行动力，避免检修过程中误触发程序造成安全事故。

外形尺寸方面，整套壳体长度控制在2800mm，宽度1800mm，整体高度2100mm，安装时底部预留100mm的调平脚垫调节空间，可适配车间地面平整度偏差在5mm以内的安装基面，无需额外做特殊地基处理，降低车间部署的基建成本。设备后侧预留150mm的走线与排屑间隙，既可以方便电气线路、冷却管路的布设，也能配合链板式排屑机完成切屑的自动排出，避免切屑堆积在设备底部造成清理困难。壳体底部设置统一的接水盘结构，切削液可通过护板内侧的导流槽汇入接水盘，再统一回流到冷却系统水箱，避免切削液渗漏到车间地面造成地面湿滑。

壳体的配色采用分区设计，操作区周边采用醒目的青蓝色涂装，和主体的深灰、橄榄绿护板形成视觉区分，新入职操作人员可快速识别操作区域位置，减少误操作概率。所有钣金护板的拼接缝隙控制在2mm以内，拼接处加装密封胶条，可有效阻挡切削液雾化扩散，减少车间内的油雾浓度，改善车间作业环境。壳体顶部预留有油雾收集器的安装接口，后期加装油雾处理设备时无需额外打孔改造，直接对接预留法兰即可完成安装。

从建模细节来看，所有钣金件的折弯半径、止裂槽位置都按照实际钣金加工工艺设置，折弯处预留的工艺缺口可避免折弯时出现材料撕裂，焊接位置预留的焊接收缩余量可保证拼装时的尺寸精度，所有安装孔位都按照通用工业标准件规格设置，后期更换合页、门锁、密封条等易损件时可直接采购标准件替换，无需单独定制加工配件，降低设备全生命周期的维护成本。操作面板的安装位预留有通用显示屏的安装孔距，可适配不同品牌的数控系统安装需求，不用针对不同系统重新修改面板结构，提升壳体的通用适配性。
