卫生级快装聚碳酸酯管道视镜结构设计

在食品饮料、生物制药、精细日化等对管路洁净度有严苛要求的流体输送场景中，管道视镜是不可或缺的 inline 观测部件，这款采用Tri Clover标准快装结构的聚碳酸酯视镜，正是针对卫生级流体管路的可视化需求开发的结构方案。不同于传统金属视镜受材质透光性限制、玻璃视镜抗冲击性能不足的痛点，这款视镜的主体观测段选用聚碳酸酯材质，既保留了接近玻璃的高透光率，能够清晰观测管路内部流体的流动状态、颜色变化、是否存在杂质或气泡，又具备远优于钢化玻璃的抗冲击韧性，在日常运维、管路拆装过程中不易因磕碰出现碎裂风险，大幅降低洁净管路因视镜破损导致的停产、介质泄漏风险。

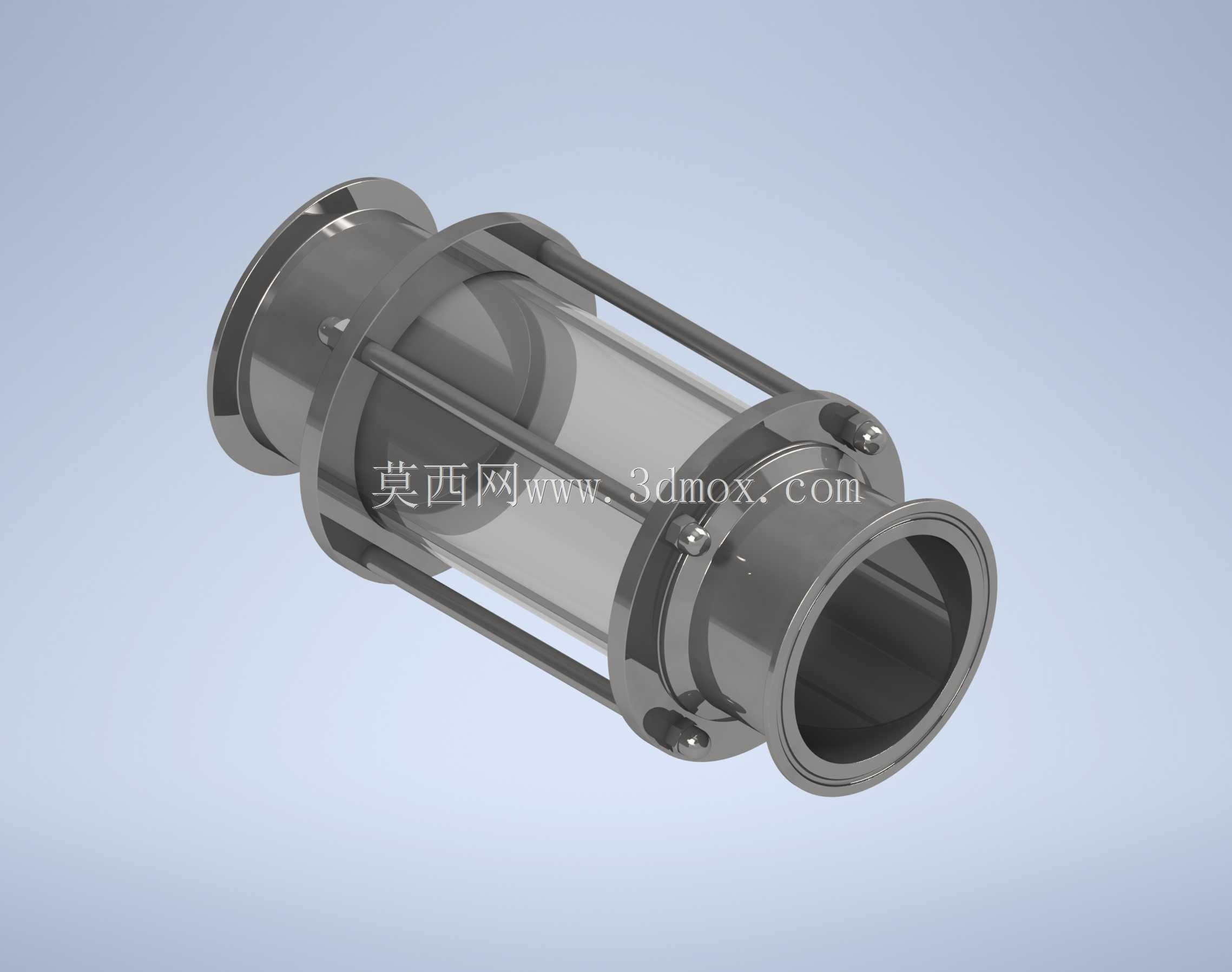

从结构设计逻辑来看，这款视镜采用两端快装卡箍连接的形式，完全匹配卫生级管路常用的Tri Clover（也就是行业内常说的TC快装）接口标准，安装时无需焊接、无需复杂的法兰对中操作，只需将视镜两端与对应规格的管路快装接头对齐，套上标准卫生级卡箍、拧紧卡箍螺栓即可完成固定，密封件选用符合卫生级要求的硅胶或氟橡胶垫圈，安装后无卫生死角，能够满足CIP在线清洗、SIP在线灭菌的工况要求，不会在连接位置残留介质滋生细菌。视镜的两端连接端采用304或316L不锈钢机加工成型，与聚碳酸酯观测筒的连接位置采用均匀分布的拉杆螺栓锁紧结构，多根拉杆沿视镜圆周方向等距布置，锁紧力均匀作用在两端的不锈钢端面上，既能够保证聚碳酸酯筒与两端不锈钢接头之间的密封压力均匀，避免局部应力过大导致聚碳酸酯筒开裂，也能承受管路内的常规工作压力，满足大部分常压、低压卫生级流体输送管路的压力要求。

尺寸覆盖上，这款视镜做了全规格的系列化设计，涵盖1英寸、1.5英寸、2英寸、2.5英寸、3英寸、4英寸的常用卫生级管路规格，同时还提供短款2英寸、3英寸、4英寸的结构选项，能够适配不同安装空间的管路布局需求。选型时需要注意，视镜的总长度会随接口规格变化，安装前需要在管路布局时预留对应长度的安装空间，快装接头的端面尺寸完全匹配对应规格的TC快装标准，无需额外加工转接接头，可直接与现有同规格卫生级管路对接。在实际工况应用中，这类视镜通常安装在泵出口、过滤器前后、换热设备进出口、物料混合单元下游等关键位置，用来实时观测流体的流动状态：比如在饮料灌装生产线中，可通过视镜观测输送管路内是否存在料液夹杂气泡、是否出现管路堵塞导致的断流问题；在制药纯化水输送回路中，可通过视镜观测回水是否顺畅，判断管路循环是否正常；在精细化工的溶剂输送管路中，也可通过透明视筒观测溶剂的颜色、透明度变化，判断生产过程是否稳定。

设计过程中需要重点考虑几个工程细节：首先是聚碳酸酯材质的耐温范围，常规食品级聚碳酸酯的长期工作温度不超过120摄氏度，因此不能长期用于超过该温度的蒸汽输送或高温灭菌工况，若需频繁高温灭菌，需要确认材质的耐温等级是否匹配；其次是密封结构的设计，聚碳酸酯筒的两端端面需要做高精度的平磨加工，保证与密封垫圈的贴合度，避免因端面不平导致的泄漏问题；另外，圆周分布的拉杆锁紧力需要做扭矩限定，安装时不能过度拧紧单根螺栓，否则会导致聚碳酸酯筒局部应力集中，在管路压力波动或温度变化时出现开裂。不同于法兰连接的工业视镜，这款快装结构的视镜拆装非常便捷，当视镜内壁因介质粘附出现污渍影响观测时，只需松开卡箍即可拆下视镜进行清洗或更换，无需动用大型工具，大幅降低了洁净管路的运维工作量。视镜的不锈钢连接端表面做了抛光处理，粗糙度达到卫生级设备要求，外表面无毛刺、无卫生死角，不会在日常清洁时积灰纳污，完全符合食品、制药行业的设备卫生规范。在三维建模过程中，需要严格匹配TC快装接头的标准尺寸，包括接头的外径、密封面的尺寸、卡箍的配合间隙，同时要保证拉杆孔的位置度，避免装配时出现拉杆无法穿入、锁紧力不均的问题；聚碳酸酯筒的壁厚需要根据工作压力做校核，在保证透光性的前提下保留足够的强度裕量，避免承压时出现变形或破裂。
