黄铜静态平衡阀多口径管路调节构件

　　这套阀件三维结构覆盖DN10到DN50多个常用公称通径，主要面向暖通空调水系统、冷冻冷却水环路、区域供热支管以及工业流体分配管路的水力平衡场景。实际工程里，并联支路如果仅靠普通截止阀调节，很容易出现近端流量过大、远端欠流的问题，静态平衡阀通过预设开度并配合测压接头读取压差，能够把各支路流量锁定在设计值附近，减少水泵无效输送能耗，也让末端设备换热状态保持稳定。

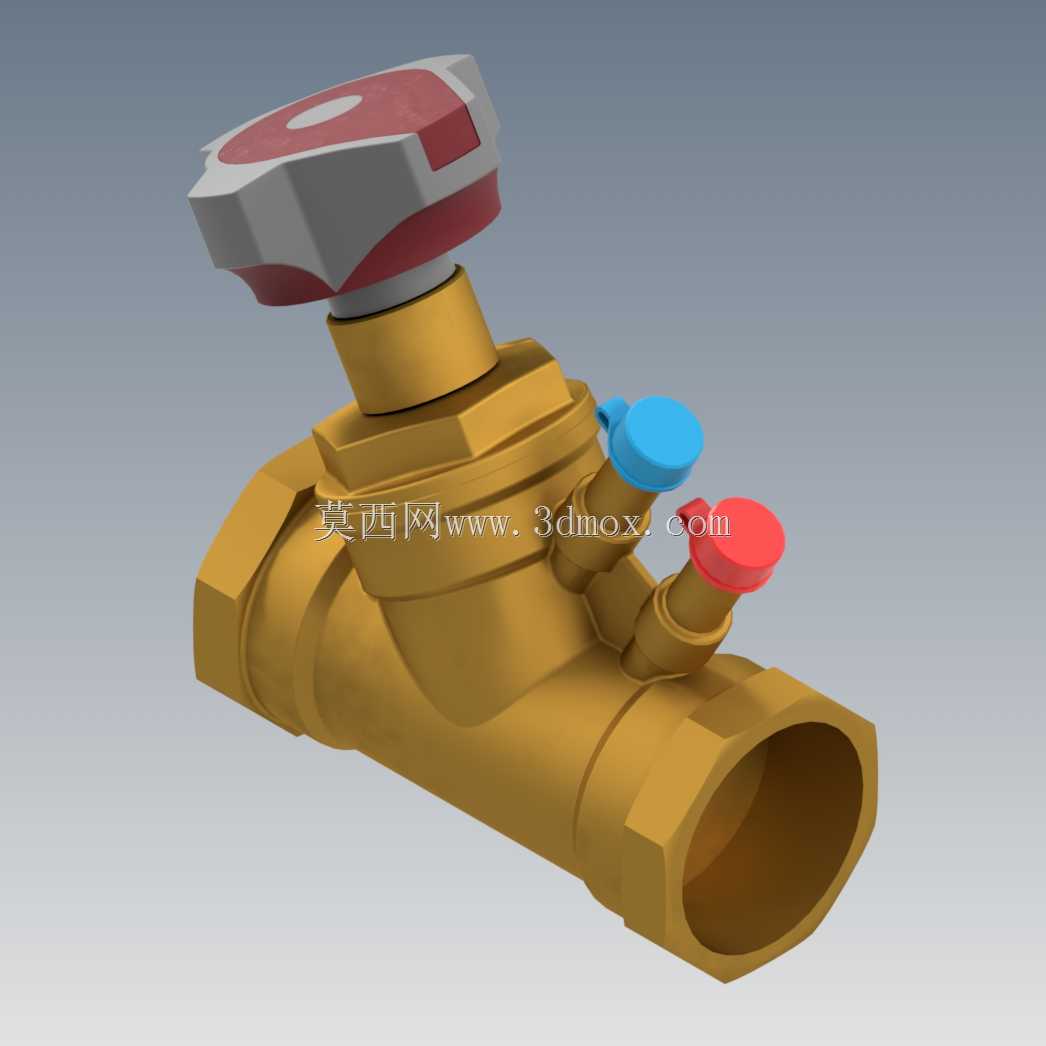

　　阀体采用黄铜锻压外形思路，主体沿水平管路方向布置，两端接口保留螺纹连接边界，适合小口径支管现场装配。中间流道并非简单直通结构，内部设置与阀杆联动的节流截流面，开度变化时流通截面连续改变，调节过程不会出现突跳。手轮位于阀体上方，采用红灰配色的防滑操作面，轮缘尺寸考虑手动旋拧力矩，调试人员不用额外工具即可完成开度设定；阀杆部位设置多级压盖与密封配合段，既保证升降调节行程，又降低长期运行后介质外渗风险。

　　阀体斜向引出两个测压小阀，红蓝盖帽分别对应上下游取压位置，接口朝向留出仪表插接空间，现场接入压差仪表后可直接读取阀前后压力差，再结合阀门开度曲线换算实际流量。两个小阀自身带针阀密封结构，不测量时盖帽封闭，避免污物进入测压通道。建模时这些细小通道、盖帽、弹簧顶针和主阀体的装配关系都单独还原，能够用于干涉检查、操作空间校核以及维护拆装演示。

　　从安装边界看，水平主体两端同轴，手轮向上占用竖直操作空间，测压接头斜向伸出，外围管线和保温层不能贴死盖帽区域，否则后期无法插接测压软管。不同口径之间，阀体长度、接口外径、手轮直径和取压阀高度按通径梯度变化，选型时可直接把模型放入泵房管廊、空调机组接管或分集水器支路中，核对阀门与管道、支吊架、墙面之间的净距。

　　结构设计上，黄铜材料适配常见水介质和温和工况，阀体壁厚在承插螺纹根部、阀座承载区适当加厚，流道转折处保留圆滑过渡，减少局部涡流与冲蚀。上部调节组件与主阀体之间通过螺纹压盖连接，既满足装配定位，也便于密封件维护。该模型不仅呈现外观曲面，还把内部节流体、阀杆行程、测压支路和手轮操作关系表达清楚，适合在管路设计、阀组布置、水力平衡方案校核以及设备选型沟通中使用。
