Burkert2000系列两款角式气动阀结构设计

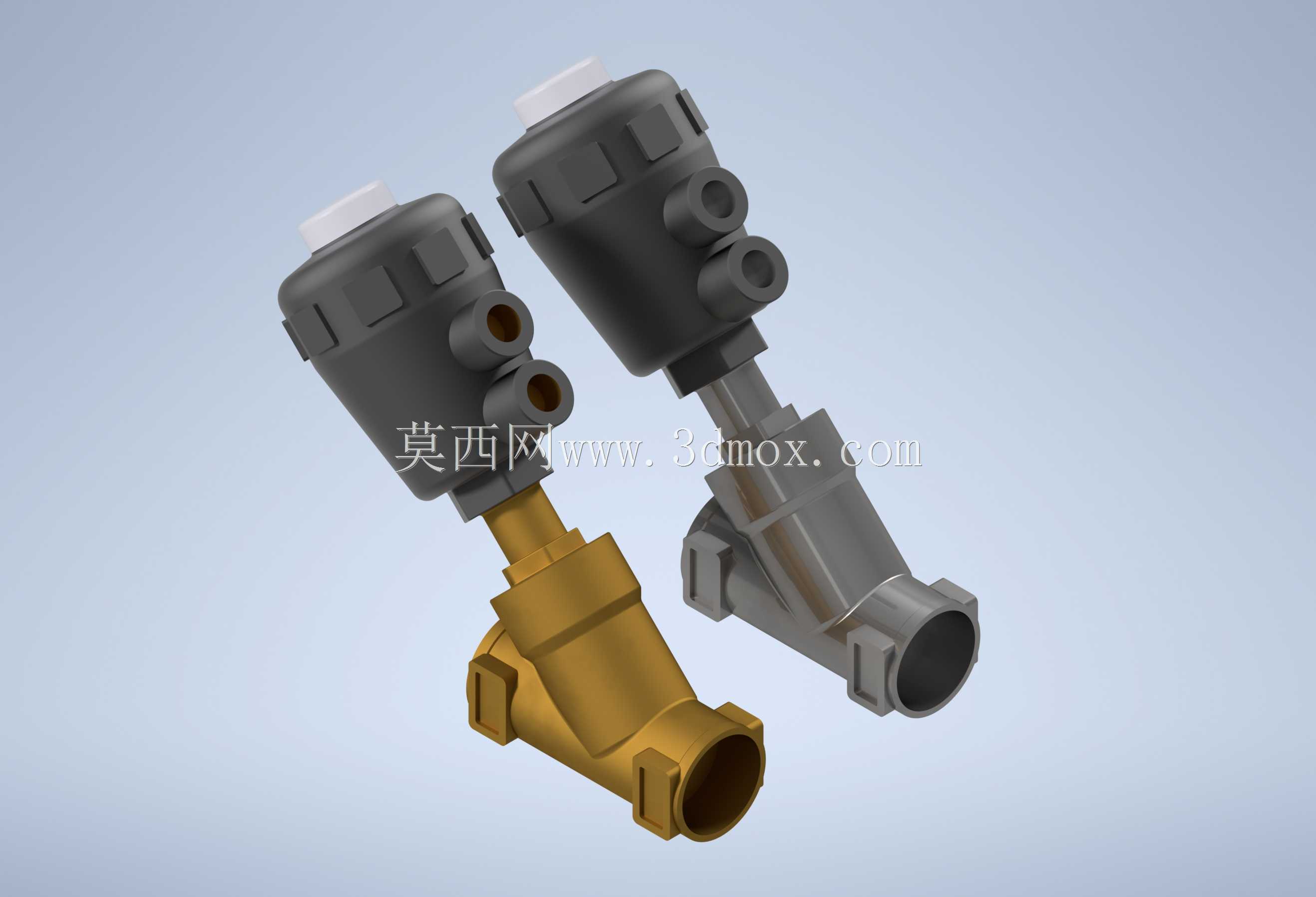

　　在流体控制管路系统的设计选型中，气动角座阀的应用覆盖了从洁净流体输送到腐蚀性介质管控的多个场景，本次呈现的两款同系列气动阀，分别适配黄铜阀体与不锈钢阀体的不同管路需求，可对应民用给排水、食品级流体输送、化工介质管控等不同工况的使用要求。从结构设计逻辑来看，两款阀均采用气动头斜置搭配Y型流道的经典角座阀结构，这种结构的核心优势在于流道转折角度小，介质流经阀体时的压损远低于直角截止阀，同时阀瓣开启时可完全脱离流道区域，不会对介质流动形成遮挡，尤其适合带有少量纤维、颗粒杂质的流体输送场景，避免杂质卡滞阀瓣导致的密封失效问题。

　　两款阀的气动执行部分采用统一的模块化设计思路，执行器外壳为增强尼龙材质，内部活塞结构做了等直径受力优化，进气后可输出稳定的轴向推力，克服介质压力与弹簧复位力实现阀瓣开启，失气时依靠内置弹簧自动复位关闭，可适配常闭工况的控制逻辑，执行器顶部预留了手动操作按钮，在调试阶段或者气源故障时可手动触发阀瓣动作，方便管路检修与应急操作。从安装边界来看，两款阀覆盖了DN15到DN65的常用通径规格，不同通径对应的阀体长度、法兰/螺纹连接尺寸、执行器外径均做了对应匹配，安装时需预留执行器顶部的操作空间，以及侧面气源接口的接管空间，避免管路布置时与周边管线、支架产生干涉；阀体连接端采用标准管螺纹设计，可直接与同通径的管路配件对接，无需额外加工转换接头。

　　黄铜材质的阀件主要适配无强腐蚀性的水、中性气体、油品等介质，阀体铸造成型后做了表面抛光处理，流道内壁无明显铸造凸起，可减少介质流动时的阻力与挂壁问题；不锈钢材质的阀件则适配腐蚀性化工介质、食品级流体等对阀体材质有卫生或防腐要求的场景，阀体表面做了亚光处理，无卫生死角，可满足CIP清洗的管路要求。两款阀的密封结构均采用阀瓣软密封设计，密封件为耐温耐腐的氟橡胶材质，关闭时阀瓣在执行器推力作用下紧贴阀座密封面，可实现零泄漏截断，密封件采用快拆结构设计，后期维护时无需整体拆卸阀体，仅需拆下执行器部分即可更换密封件，降低现场维护的工作量。

　　在实际管路布置中，这类角座阀通常安装在管路的分支节点、设备进出口位置，用来控制单条支路的通断，相比电磁阀，其流通能力更强，可适配更大压差的工况，同时气动执行的动作寿命更长，适合频繁开关的工况场景；设计建模时，两款阀的装配关系完全还原实物的配合公差，执行器与阀体的连接螺纹、阀杆与密封件的配合间隙、阀瓣的行程距离均按照实际产品参数做了还原，可直接用于管路系统的装配干涉检查、管路布局仿真，也可作为阀类产品结构设计的参考样本，帮助设计人员快速理解角座阀的内部结构与装配逻辑，缩短同类产品的开发周期。建模过程中对阀体的铸造圆角、执行器外壳的加强筋结构、接口处的倒角细节都做了完整还原，没有做过度简化，可直接用于生成工程图、制作产品渲染图，也可导入流体仿真软件，模拟不同开度下的介质流动状态，为阀件的选型计算提供直观的模型支撑。
