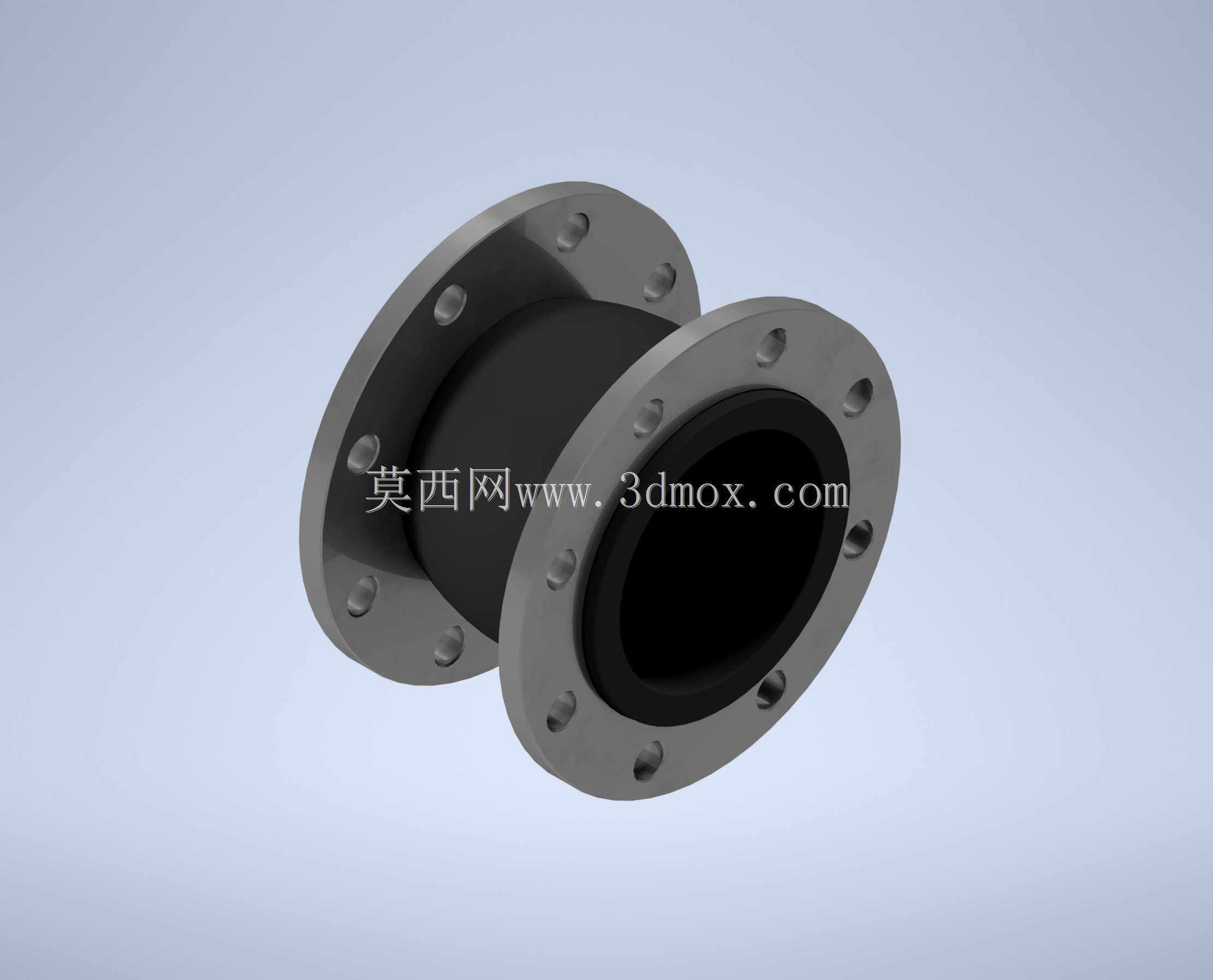

在工业管路系统的布设过程中,热胀冷缩带来的轴向、径向位移补偿一直是管路设计环节不可忽视的核心问题,尤其是输送高温流体、存在压力波动的管路场景,刚性连接的管路在温度变化、设备运行振动的作用下,很容易在焊缝、法兰衔接位置产生应力集中,长期运行下会出现焊缝开裂、法兰密封失效泄漏等故障,法兰式膨胀波纹管就是针对这类工况设计的核心管路补偿元件。这类波纹管两端采用标准法兰对接结构,安装时直接与管路两端的配对法兰通过螺栓紧固即可,不需要额外加工焊接坡口,现场安装效率更高,也便于后期运维拆卸更换。
中间的柔性波纹段采用多层复合结构设计,既可以吸收管路因温度变化产生的轴向伸缩量,也能补偿一定范围内的径向偏移与角向偏转,同时还可以阻隔设备端运行产生的振动沿管路传递,降低管路系统的共振风险,减少振动对管路支架、仪表附件的疲劳损伤。从设计逻辑来看,这类波纹管的法兰密封面采用突面结构,适配常规的橡胶垫片、金属缠绕垫片等密封件,法兰的螺栓孔分布严格遵循对应公称通径的管路法兰标准,不需要单独定制配对法兰,能够直接适配现有工业管路的通用安装尺寸。
覆盖的公称通径区间从DN50一直到DN400,基本覆盖了常规工业给排水、暖通循环、化工介质输送等场景的主流管路规格,不同通径对应的波纹管有效补偿量经过严格校核,在额定工作压力下不会出现过度形变导致的失稳问题。在实际选型应用中,需要结合管路的固定支架间距、介质工作温度、系统工作压力来匹配对应规格的波纹管,安装时要注意预留足够的压缩/拉伸余量,不能将波纹管作为管路的受力承重部件,两端管路需要设置独立的固定支架来承载管路重量,避免波纹管承受额外的轴向拉压载荷。从结构细节来看,两端法兰与波纹管的连接位置采用圆弧过渡焊接结构,减少应力集中点,法兰端面的平面度公差控制在标准范围内,保证安装后密封面能够均匀压紧,避免局部压力不足导致的泄漏。
波纹段的波距、波高经过参数优化,在保证柔性补偿能力的同时,兼顾了足够的结构强度,能够承受管路系统的短时压力冲击,不会在水锤等瞬时压力波动下出现破损。这类补偿元件广泛应用在工业循环水系统、暖通空调管路、化工介质输送管线、泵组进出口衔接位置,在泵组进出口安装时,主要作用是吸收泵体运行产生的振动,避免振动传递到后端管路上,同时补偿泵组与管路安装时的少量对位偏差,降低安装对位的精度要求,提升施工效率。在长距离直埋管路或者架空布设的管路上,会按照固定间距设置这类膨胀波纹管,用来释放温度变化带来的管路伸缩应力,避免管路因为热胀冷缩出现拱起、拉裂的问题。建模过程中,法兰部分的螺栓孔采用圆周阵列特征生成,保证孔位的分度精度与实际标准一致,波纹段采用旋转凸台生成基础轮廓后,通过阵列特征生成连续的波纹结构,两端的过渡段做等壁厚处理,保证模型的结构参数与实际产品的壁厚分布一致,能够直接用于管路系统的装配干涉检查、安装空间校核。在做管路三维布局设计时,可以直接调用这类模型,提前预留出波纹管的安装长度空间,核对法兰螺栓孔的对位情况,避免现场安装时出现空间不足、法兰孔位错位的问题。需要注意的是,不同公称通径对应的法兰外径、螺栓孔数量、螺栓孔中心圆直径都有对应标准,建模时严格匹配标准尺寸,才能保证装配时的适配性,比如DN50规格的法兰螺栓孔数量为4个,DN100及以上规格的法兰螺栓孔数量为8个及以上,这些细节参数如果出现偏差,会直接导致现场安装无法对接。波纹管的有效长度设计也需要结合补偿量来确定,过短会导致补偿量不足,无法满足管路伸缩需求,过长则会导致波纹管自身稳定性下降,在压力作用下容易出现侧向形变失稳。
