工业重载辊筒输送线结构设计

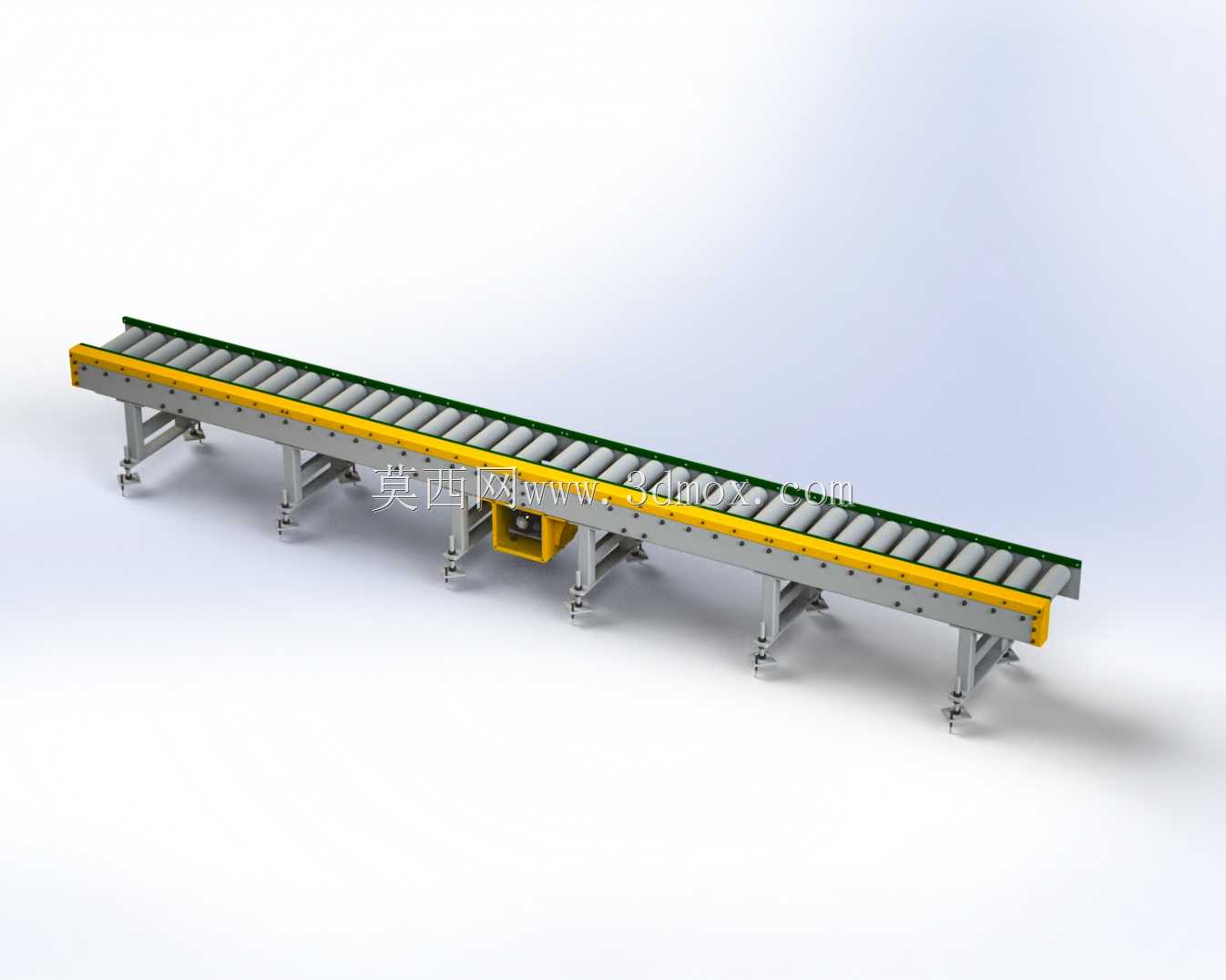

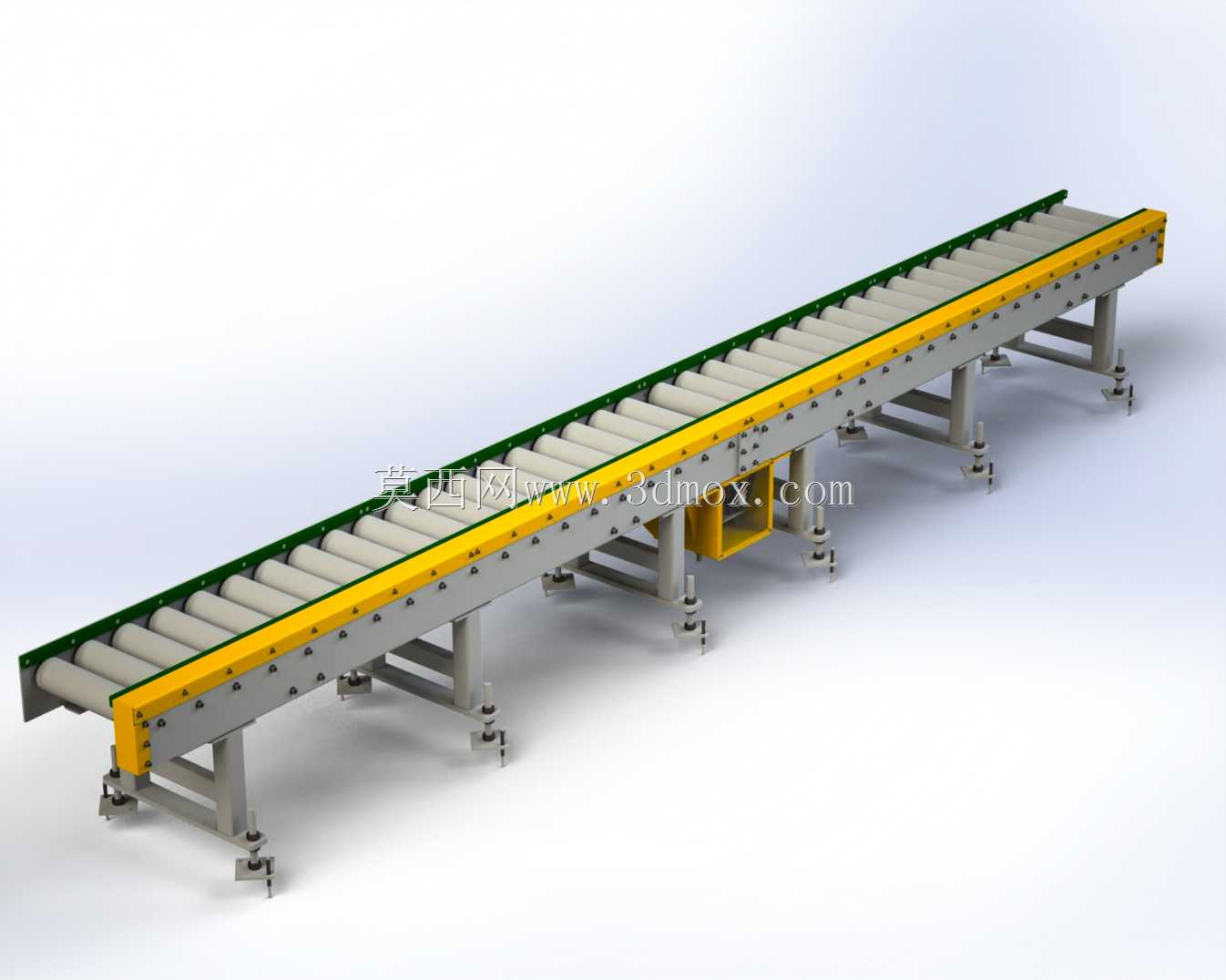

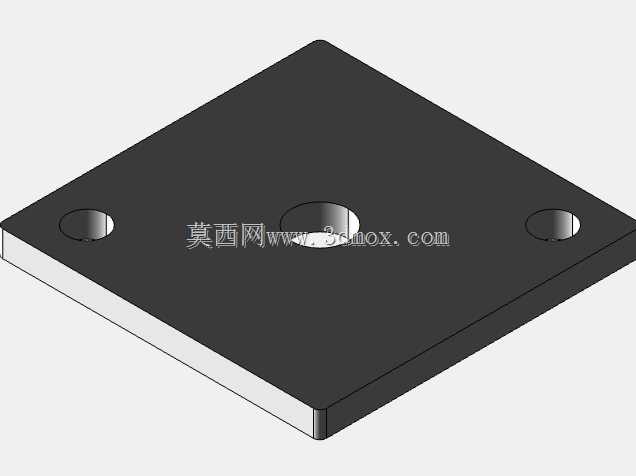

　　从结构设计逻辑来看，线体主体采用分段式模块化框架设计，两侧主梁采用标准型钢折弯焊接成型，兼顾结构刚性与加工便利性，支腿部分配置可调式脚杯结构，可适配车间地面存在的30mm以内高度差，安装时无需额外做地面预埋处理，仅需通过膨胀螺栓将支腿底板与地面固定即可完成基础定位，单段线体的标准长度可覆盖3米到12米区间，宽度可根据输送物料的托盘尺寸调整，常规适配400mm到1200mm宽度的载具，支腿间距根据额定载荷做对应匹配，重载工况下支腿间距控制在1.5米以内，避免主梁长期受载出现下挠变形。这款辊筒输送设备的三维结构，核心面向生产车间工序间物料转运、仓储物流线的托盘重载输送场景，在汽配零部件加工、家电总装线、电商仓储分拣、建材板材转运等场景中都有广泛适配空间，可衔接加工机床上下料工位、自动化立体库出入库端、包装线码垛工位，替代传统人工搬运完成规整硬质包装物、工装托盘、成型工件的水平长距离输送，单段线体可根据车间布局拼接延伸，也可搭配顶升移栽、转角机构完成多路径物料流转。

　　辊筒排布采用等间距设计，辊筒间距根据输送物最小底面尺寸确定，保证输送过程中物料底面始终有至少三根辊筒支撑，避免小件卡滞、物料倾斜掉落的问题，辊筒两端采用精密轴承座与侧梁连接，转动阻力小，长期运行磨损量低，可适配动力驱动与无动力重力两种输送模式，动力驱动段可在侧梁内部配置单链条传动结构，每支辊筒端部分装链轮，通过闭环链条带动所有辊筒同步转动，传动结构隐藏在侧梁护板内部，避免车间杂物、加工碎屑落入传动结构造成卡滞，护板采用快拆式设计，后期维护时无需拆解整线即可完成链条张紧、辊筒更换作业。

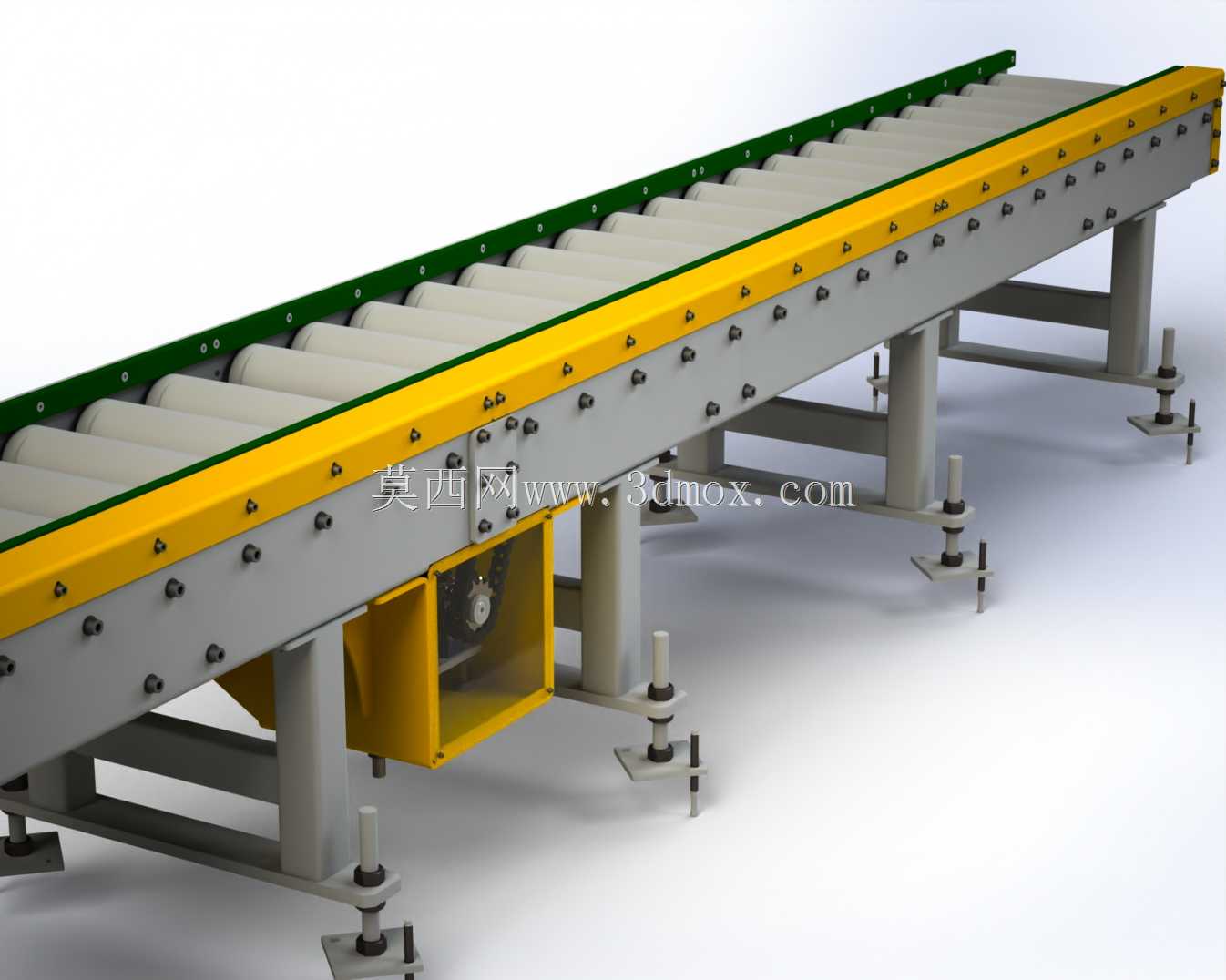

　　线体侧边设置的黄黑警示边条，一方面可标识线体边界，避免车间作业人员误碰运行中的辊筒造成安全隐患，另一方面也可作为光电传感器、行程开关的安装基准面，传感器可直接通过T型螺栓固定在边条的预留槽内，无需额外焊接安装支架，适配自动化线体的信号采集需求。线体中部预留的驱动单元安装位，可根据输送速度、载荷需求匹配不同功率的减速电机，常规输送速度控制在12m/min到30m/min区间，重载工况下可降低运行速度保证输送稳定性，电机安装座采用腰型孔设计，可快速调整电机位置完成链条张紧度调节，降低后期运维的调整难度。

　　从安装边界来看，线体整体高度常规设置在750mm，符合人工操作工位的 ergonomic 高度要求，若需对接其他高度的设备，可通过调整支腿伸缩段长度完成整体高度调整，调整范围在600mm到1000mm之间，线体转弯段可搭配锥形辊筒转角机完成90度或180度转向，拼接时相邻两段线体的对接面采用定位销结构，保证辊筒面的平面度误差控制在1mm以内，避免物料经过对接位置时出现卡顿、颠簸。设计过程中对框架受力做了针对性优化，侧梁截面采用C型折弯结构，在同等材料用量下比普通方管结构的抗扭、抗弯强度提升20%以上，支腿与侧梁的连接位置采用三角加强筋焊接，避免长期受载后连接位置出现开焊变形，辊筒表面可根据输送物料特性选择镀锌、包胶处理，镀锌辊筒适配常规托盘、工件输送，包胶辊筒可增大摩擦力，适配表面光滑的纸箱、板材输送，避免输送过程中物料打滑偏移。
