立式螺旋循环物料垂直输送装置

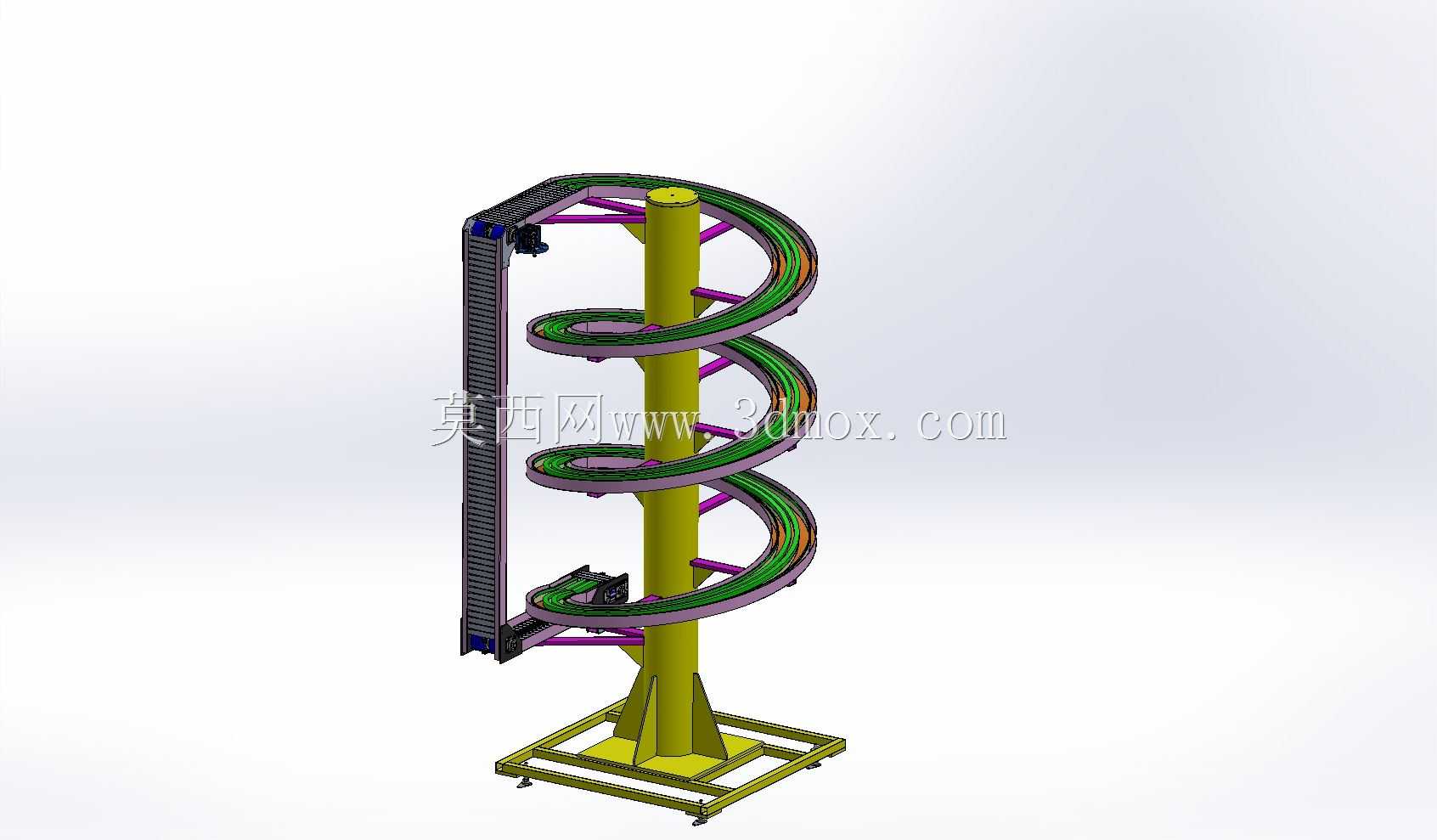

在多层厂房的生产动线衔接、电商仓储的楼层货流转运、包装生产线末端的成品垂直转序场景里，垂直方向的连续物料输送一直是动线设计里的难点——如果用往复式提升机，会存在输送节拍断点，单批次载量有限，难以匹配前端连续出料的高速生产线；如果用大倾角皮带机，又会占用过大的水平投影面积，在寸土寸金的生产车间里会挤压其他设备的安装空间。这套立式螺旋输送结构，正是针对这类垂直连续输送痛点做的结构方案，核心是依托中心立式支撑柱作为承载基准，沿柱体螺旋盘绕多圈输送轨道，配合侧边的垂直爬坡接驳段，实现物料从低位到高位的无断点连续输送，全程不需要额外的转运动作，能直接对接平面输送线的进出料端，让整段物流动线保持连贯的输送节拍。

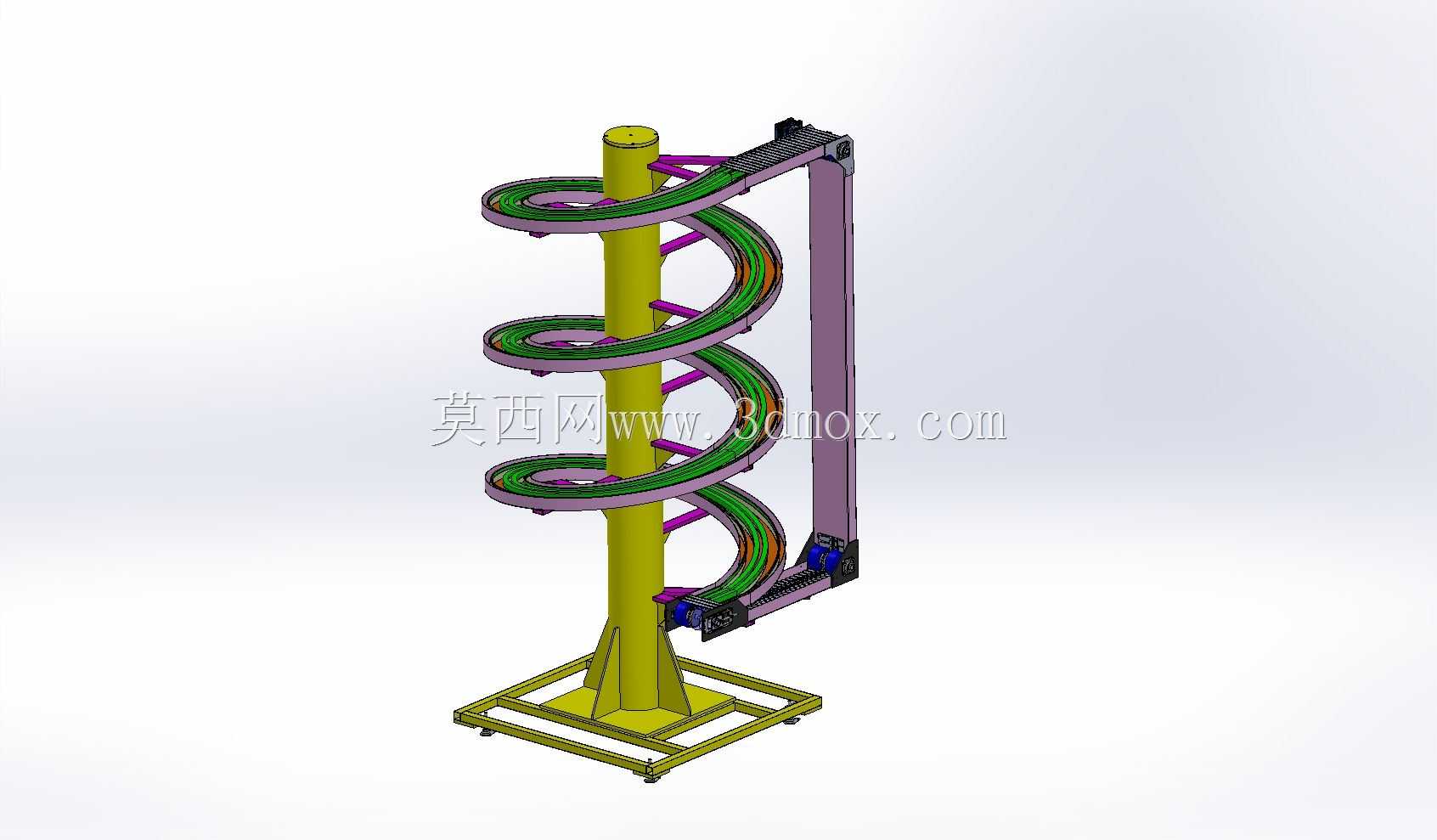

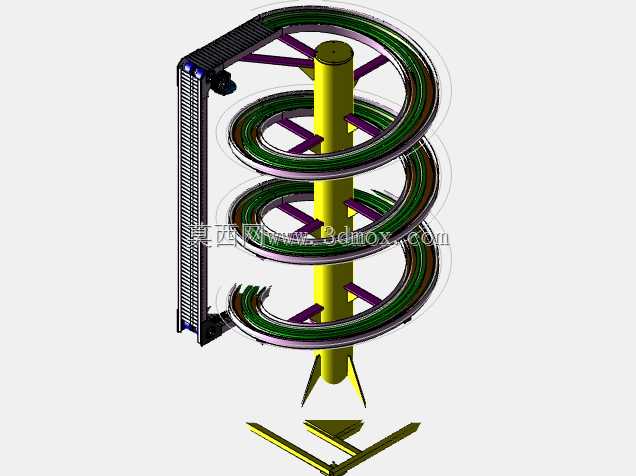

从结构设计逻辑来看，整个设备的受力基准完全集中在中心的立式立柱上，底部采用方形焊接机架作为安装底座，底座上预留的地脚安装孔可以直接通过膨胀螺栓与车间混凝土地面固定，不需要额外做复杂的预埋基础，安装时只需要调整底座的水平度，就能保证整段螺旋轨道的平面度偏差控制在输送要求范围内，避免输送过程中出现卡滞、跑偏的问题。螺旋轨道的支撑采用多组从中心立柱向外辐射的紫色支撑臂，每一圈螺旋轨道的下方都均匀布置3-4组支撑臂，将轨道的载荷直接传递到中心立柱上，再通过立柱传导到底座与地面，这种辐射式支撑结构相比外侧框架支撑的螺旋输送设备，能大幅减少设备的外围尺寸，让设备的水平投影边界仅比螺旋轨道的最大外径宽出底座的安装边距，在相同提升高度下，占地面积仅为传统大倾角输送机的三分之一左右。

输送轨道采用双轨导向结构，内侧与外侧都设置了导向限位边，能适配平底的周转箱、袋装成品、规整硬质包装盒等多种常见工业物料，输送过程中物料沿着螺旋轨道的切线方向缓慢爬升，螺旋轨道的爬升角度经过反复校核，控制在物料不会出现滑移倾覆的范围内，不需要额外设置物料挡块就能保证输送过程的稳定性。侧边的垂直接驳段采用链板输送结构，直接对接螺旋轨道的低位进料端，能将平面输送线送来的物料平稳导入螺旋轨道，高位出料端的轨道切线方向与平面输送线平行，物料离开螺旋轨道后可以直接汇入上层平面输送线，全程不需要设置额外的推送、转向机构，减少了动线里的故障点。

从安装边界来看，这套设备的整体高度可以根据实际的楼层提升高度调整螺旋圈数，单圈螺旋的提升高度固定，只需要增减螺旋轨道的段数就能适配3米到12米不等的垂直提升需求，设备的最大外径控制在1.8米以内，底座的安装尺寸为1.2米见方，安装时只需要在地面预留对应尺寸的安装区域，保证周边预留0.5米的检修维护空间即可，不需要对车间的原有布局做大幅调整。驱动单元布置在螺旋轨道的高位出料端下方，采用减速电机直接驱动输送链板，驱动位置设置在高位能避免输送链板带载启动时出现下段链板堆链的问题，同时驱动位置离地面有一定高度，能避免车间地面的积水、灰尘对驱动部件造成侵蚀，延长设备的维护周期。

在实际选型适配时，需要根据输送物料的单重调整支撑臂的间距与型材规格，如果输送较重的工业工件，可以加密支撑臂的布置密度，同时更换更高承重规格的链板；如果是输送轻型的包装成品，可以适当减少支撑臂数量，降低设备的整体制造成本。轨道的导向边可以根据物料的外形尺寸调整间距，适配不同宽度的周转箱或包装物，不需要改动整体的支撑结构，模块化的轨道段设计也让现场安装的效率更高，每一段螺旋轨道都可以在工厂预制成型，现场只需要通过法兰拼接固定到中心立柱的支撑臂上，就能完成整段轨道的组装，大幅缩短现场施工的周期。

相比其他垂直输送设备，这套螺旋输送结构的最大优势是连续输送无节拍断点，输送速度可以根据前端生产线的节拍灵活调整，不会出现往复式提升机的等待空程，单位时间内的输送效率能达到同尺寸往复提升机的4倍以上，同时运行过程中的噪音更低，没有往复升降的冲击动作，设备运行的稳定性更高，日常维护只需要定期检查链板的张紧度、支撑臂的固定螺栓松紧度即可，不需要复杂的日常保养操作，非常适合电子制造、食品包装、电商仓储等需要连续垂直转运物料的场景使用。
