可伸缩移动辊式物料输送架结构设计

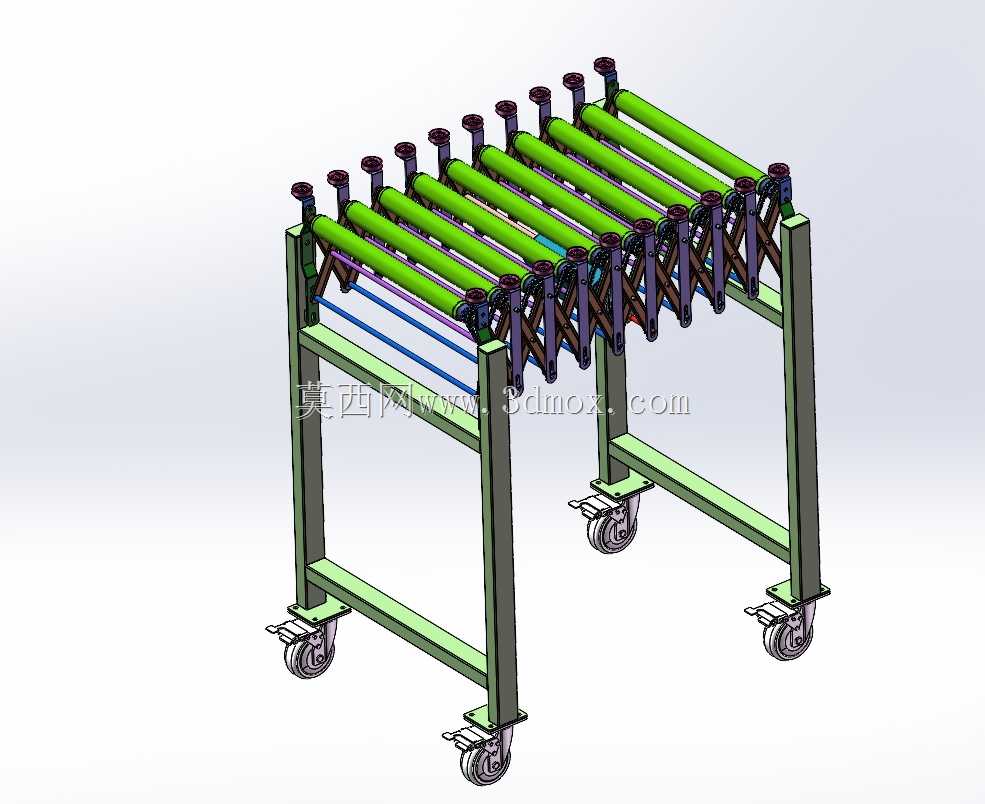

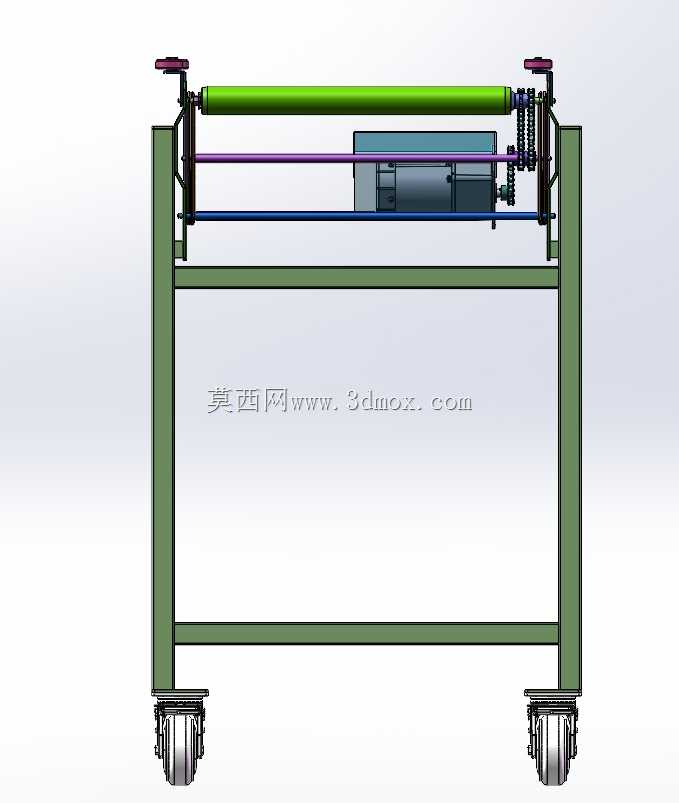

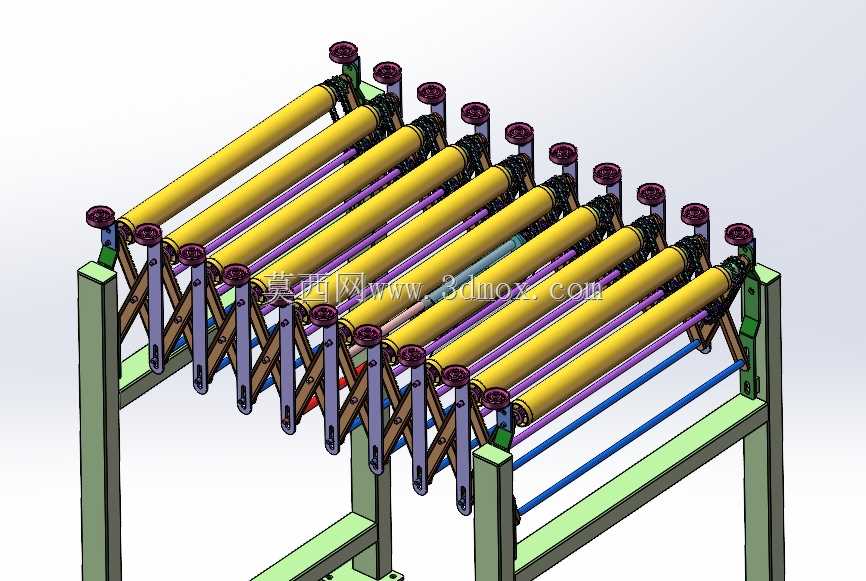

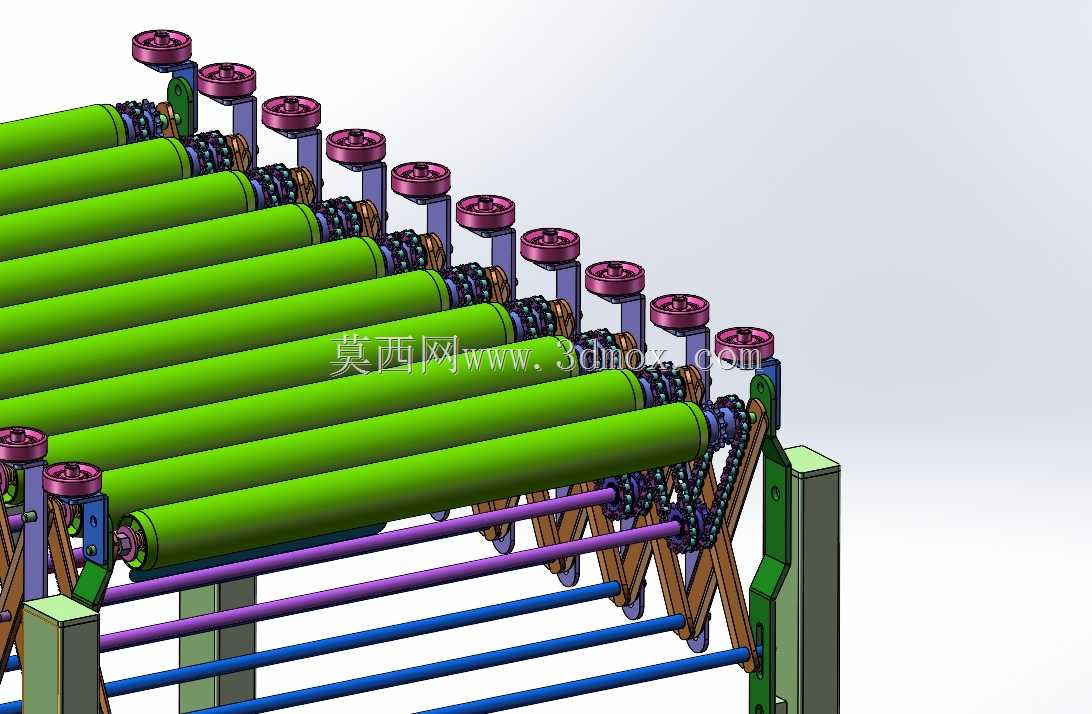

在车间物料转运、仓储出入库、生产线工位衔接这类场景里，固定长度的输送设备往往难以适配多变的工位间距、临时转运需求，尤其是在多品种小批量生产的车间，或者需要频繁调整作业点位的仓储区域，固定式输送机的安装调试成本高、移位难度大，很难跟上柔性生产的节奏，这款可伸缩的辊式输送架就是针对这类痛点设计的。从结构上看，这款设备采用剪叉式伸缩机架作为主体承载结构，多组平行排布的包胶辊筒作为输送承载面，辊筒两端通过铰接支座与剪叉臂连接，当剪叉结构展开或收拢时，相邻辊筒的间距会同步变化，始终保持辊筒面处于同一水平高度，不会因为伸缩动作出现辊面高低差导致物料卡滞。机架底部配置了四个带刹车的万向脚轮，两个固定支腿框架之间通过横向连接梁加固，保证设备在完全展开状态下的结构稳定性，脚轮的刹车结构可以在设备定位后锁止，避免作业过程中设备移位。

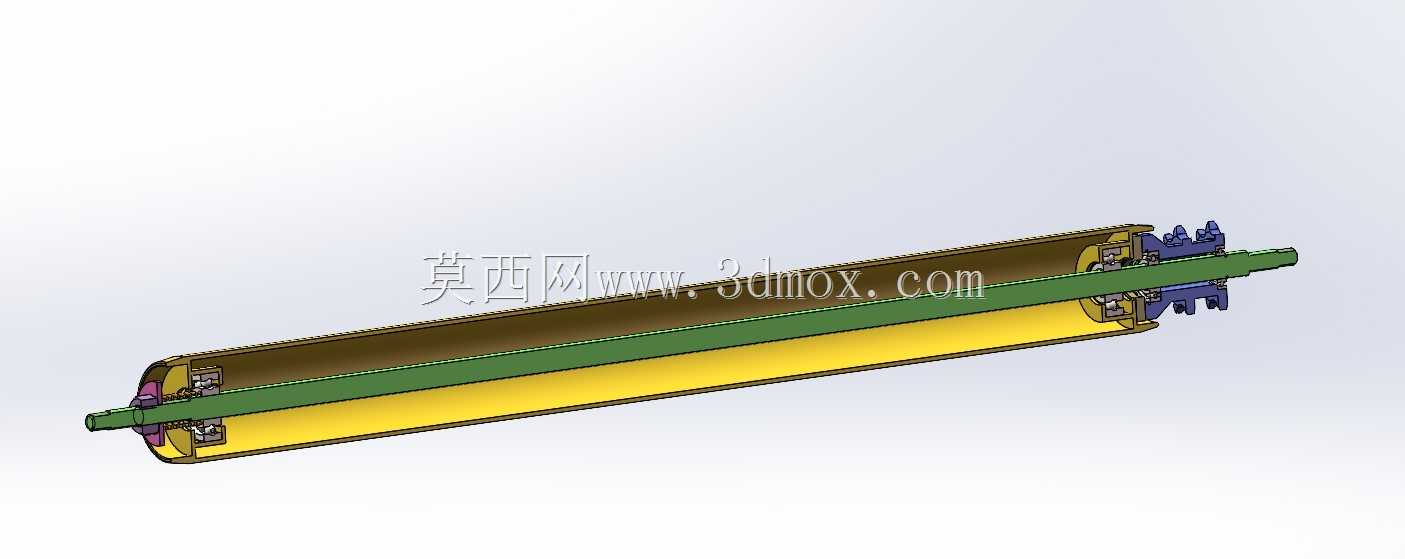

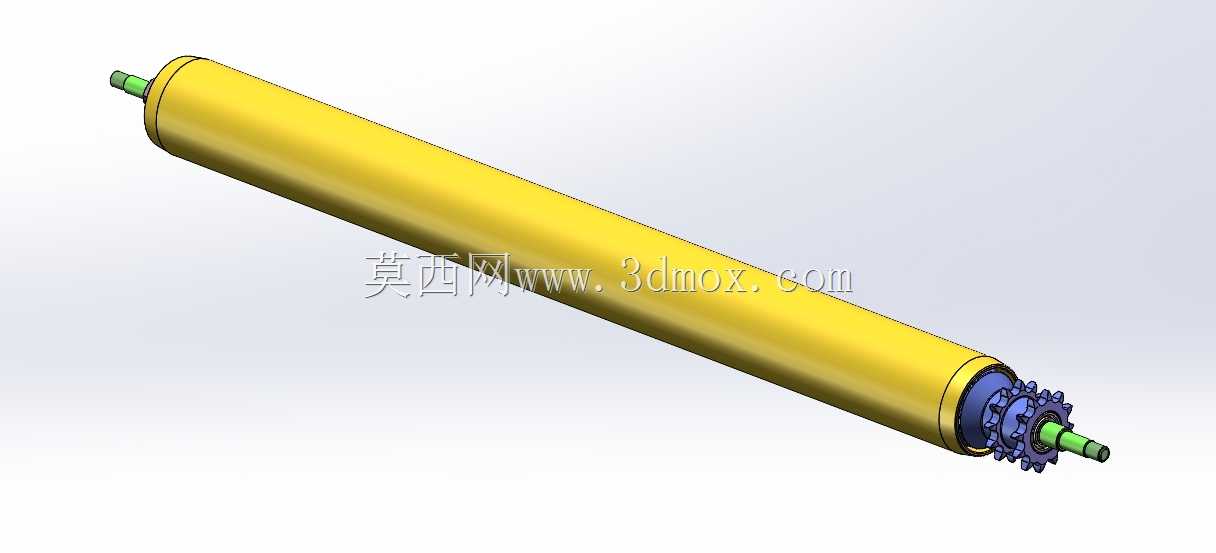

从实际用途来看，这款输送架可以承担箱装物料、规则形状工件的短距离转运任务，既可以单独作为临时输送线使用，也可以对接固定式皮带线、滚筒线，填补固定输送设备与作业工位之间的距离缺口，比如在仓储出库环节，可以将其拉伸后对接货车车厢与仓库固定输送线，不用时收拢后占用空间极小，可以推到边角存放，不会占用车间通道空间。设计过程中，剪叉臂的铰接点位置经过反复校核，保证伸缩过程中各铰接点的受力均匀，避免出现伸缩卡滞或者局部应力集中的问题，辊筒表面采用包胶处理，一方面可以增加辊面与物料之间的摩擦力，避免输送过程中物料打滑，另一方面也可以减少金属辊面与工件表面的磕碰划伤，适合输送表面质量要求较高的工件。

关于安装边界与尺寸适配，这款输送架收拢状态下长度仅为展开状态的三分之一左右，高度可以根据对接设备的高度做小幅调整，支腿底部预留了高度调节余量，可以适配地面存在小幅不平整的车间环境，不需要额外做地面预埋或者固定安装，推到作业点位锁死脚轮即可投入使用。辊筒的排布间距经过计算，保证最小尺寸的输送物料不会从辊筒间隙掉落，同时在伸缩到最大长度时，辊筒间距依然保持在合理范围内，不会因为间距过大导致物料倾斜卡滞。机架主体采用标准型钢焊接成型，焊接后做去应力处理，避免长期使用后机架出现变形，剪叉臂之间的铰接轴采用耐磨衬套，减少长期伸缩动作带来的磨损，延长设备的维护周期。在实际选型应用中，这类伸缩辊道不需要额外配置动力，依靠物料自身重力或者人工推送即可完成输送，没有复杂的电气控制元件，故障率极低，适合在没有电源接入的临时作业区域使用，整体结构没有易损的复杂部件，日常维护只需要定期给铰接点加注润滑脂、检查脚轮的转动灵活性即可，维护成本远低于动力式输送设备。针对不同的输送载荷需求，可以通过调整型钢壁厚、辊筒直径、剪叉臂板材厚度来适配不同的承重等级，基础版本可以满足单段50kg以内的箱装物料输送需求，加重版本可以通过结构加强承载更重的工业工件，适配不同行业的转运需求。
