手动台式薄材裁切铡刀结构设计

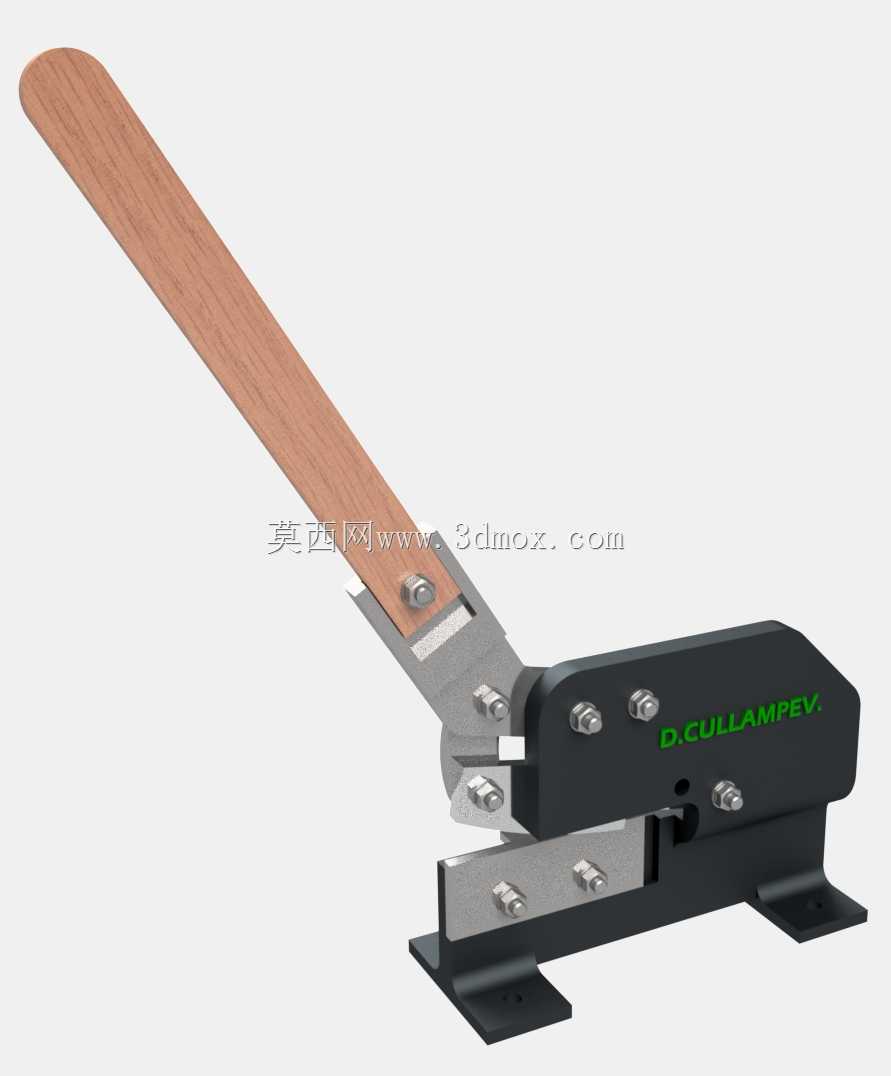

　　这款手动台式裁切铡刀，主要面向小批量薄材加工场景设计，常见于电子加工产线的引脚裁切、线束定长切断、薄铜带铝片下料、小型塑胶件水口冲切工位，也可适配实验室样件制备、维修工位的零散裁切需求，相比大型冲压设备，它无需外接动力源，占用工位面积极小，适合零散、小批量、多频次的裁切作业，能有效降低小批量加工的设备投入成本。从结构功能来看，设备采用杠杆式施力结构，长木质操作手柄延伸了力臂长度，操作人员仅需施加较小的下压力，即可通过刀座的铰接结构将力传递到裁切刀刃处，实现最大5mm厚度以内的软质金属、塑胶、纸质、线束类材料的整齐切断，刀刃采用平直对切结构，动刀与定刀之间预留0.02mm的配合间隙，既可以避免刀刃咬合磨损，又能保证裁切断面无毛刺、无拉扯变形，裁切位置可通过前端的挡料定位块调整，定长裁切的重复精度可控制在0.1mm以内，满足常规小零件加工的尺寸公差要求。

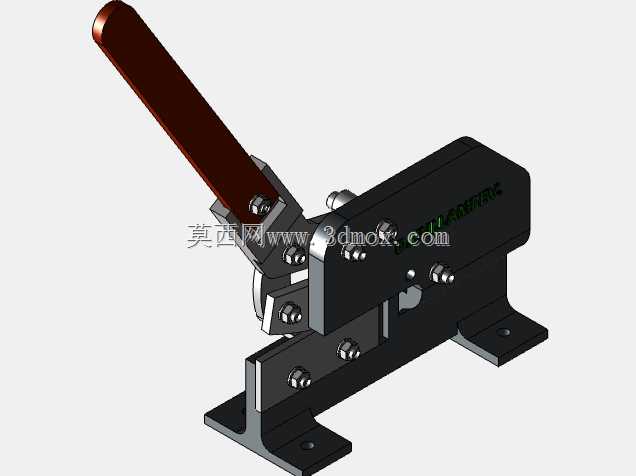

　　设计过程中，主体承载座采用铸铁一体铣削成型，底部预留两个长条形安装孔，可通过螺栓直接固定在工作台面或者专用工装架上，安装时需要保证刀座基准面与工作台面平行，避免长期受力出现刀座偏斜导致刀刃崩口；铰接转轴采用40Cr调质处理，表面硬度达到HRC45-50，配合铜质衬套减少转动磨损，长期使用后仅需更换衬套即可恢复转动精度，无需整体更换刀座。操作手柄采用实木材质，表面做防滑打磨处理，相比金属手柄能有效减少操作人员长期使用的震手感，手柄与动刀座之间采用两颗内六角螺栓锁紧，可根据操作人员的使用习惯调整手柄的安装角度，适配不同身高、不同操作姿势的工位需求。

　　定刀座通过四颗内六角螺栓固定在主体基座上，后期刀刃磨损后可松开螺栓调整定刀位置，或者直接拆卸修磨刀刃，维护成本极低；设备整体的外形尺寸控制在350mm长度、120mm宽度、180mm高度范围内，安装时仅需要预留400mm*200mm的工作台面空间，手柄抬起后的最大高度为320mm，上方无其他结构干涉即可正常操作，不会占用过多的产线空间。裁切作业时，需要根据待裁切材料的硬度调整下压力度，硬度过高的钢材不适合用该设备裁切，避免出现刀刃崩缺、转轴变形的问题；日常维护仅需要定期在铰接转轴处加注少量润滑脂，清除定刀与动刀缝隙间的裁切碎屑，即可保证设备长期稳定运行，相比电动裁切设备，它无电路故障风险，在无供电的维修现场、野外作业场景也可正常使用。

　　刀座侧面的标识区域可粘贴工位编号、安全操作提示，方便产线的5S管理，底部的安装孔为长圆孔设计，安装时可微调设备的固定位置，适配不同的工作台孔位，无需重新打孔安装，降低了现场安装的工作量。从受力角度分析，整个裁切过程中力的传递路径为手柄-动刀座-转轴-定刀座-基座-安装台面，所有受力部件均做了加强处理，基座的壁厚达到8mm，长期承受裁切冲击力也不会出现变形，动刀与定刀的刀刃角度设计为20度，既保证了刀刃的锋利度，又兼顾了刀刃的抗冲击性能，正常使用情况下刀刃的修磨周期可达到3个月以上，适合高频次的工位作业。
