小型钮子式拨动电源开关三维结构

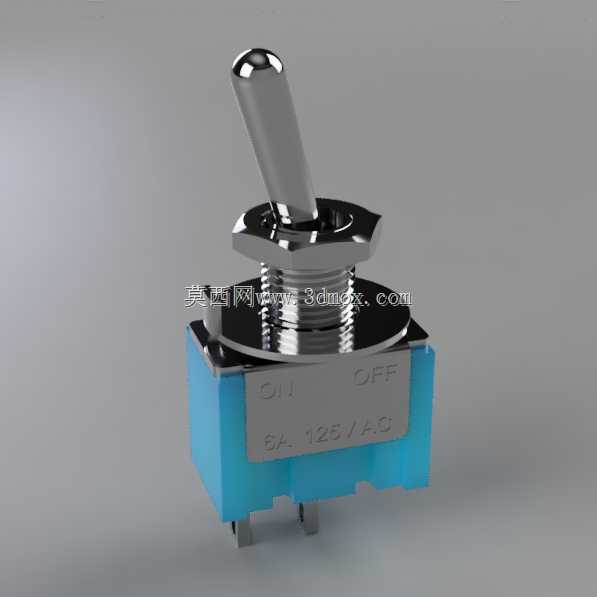

　　这类小型钮子拨动开关，是低压控制回路里极为常见的手动操作元件，日常在小型测试治具、桌面实验设备、DIY电子装置、小型机电控制盒里都能见到它的身影，主要承担小功率回路的通断切换功能，额定承载能力为6A 125V交流工况，适配绝大多数低压信号回路、小功率负载的直接通断需求，不需要额外搭配中间继电器就能直接驱动小型指示灯、微型电磁阀、小功率直流电机这类负载。从结构设计来看，这款开关采用标准螺纹安装方式，主体上部为金属锁紧螺母搭配六角定位基座，安装时只需要在安装面板上开出对应直径的圆孔，将开关本体从面板背面穿入，再从正面旋紧金属锁紧螺母就能完成固定，不需要额外设计复杂的安装卡扣或者定位槽，对安装面板的加工精度要求很低，哪怕是手工加工的亚克力面板、薄金属面板都能顺利装配。操作拨杆采用圆润的金属端头设计，拨动手感清晰，ON与OFF两个档位有明确的到位反馈，操作人员不需要目视确认就能通过手感判断开关是否切换到位，适合在设备调试、视线受限的操作场景下使用。开关下部的基座采用绝缘工程塑料材质，将内部的动触点、静触点、复位弹片完全包裹在内，既可以避免操作时误触带电部件，也能防止外界的灰尘、细小金属碎屑进入触点腔造成接触不良，引脚采用直插式设计，既可以直接焊接在PCB板上做板载开关使用，也可以搭配接线端子做线束连接使用，适配不同的装配工艺需求。

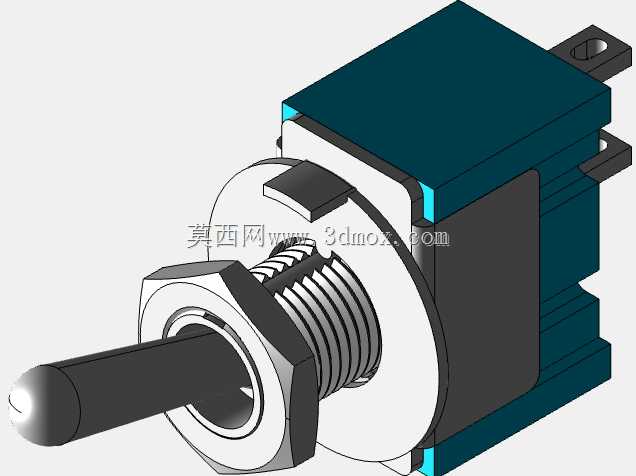

　　在做三维建模的时候，需要重点关注几个关键尺寸边界：首先是安装螺纹的公称直径与螺距，这直接决定了面板开孔的尺寸公差，螺纹段的有效长度也要和常用面板的厚度范围匹配，保证锁紧螺母有足够的旋合行程；其次是拨杆的摆动角度与摆动空间，设计设备面板布局的时候，要给拨杆留出足够的操作空间，避免拨杆摆动时和周边的按钮、指示灯、面板凸起结构发生干涉；再者是下部引脚的间距与伸出长度，要是做PCB板载安装的话，引脚的孔位坐标必须和PCB封装完全匹配，不然会出现插装困难、焊接应力过大的问题；还有开关本体的总高度，要核算面板背面的剩余空间，避免开关尾部和设备内部的电路板、线束、结构筋位发生碰撞。从触点结构来看，这款开关采用的是单刀双掷？

　　不对，看标识是ON-OFF两档，也就是单刀单掷结构，内部的动触点采用弹性铜材搭配银合金触点层，既能保证导通时的接触电阻足够小，避免长时间通电出现触点发热的问题，也能提升触点的耐磨性能，承受多次通断操作的机械磨损，拨杆和内部触点之间通过绝缘推杆传递动作，保证操作力传递顺畅的同时，实现操作部件和带电部件之间的绝缘隔离。在实际选型应用的时候，要特别注意它的额定参数边界，不能用它来直接切换大功率负载，比如交流220V下超过1A的感性负载，不然很容易出现触点拉弧烧蚀的问题，缩短开关的使用寿命，要是控制回路的负载功率超出它的额定承载能力，就需要搭配中间继电器或者接触器来做扩容，这个开关只承担控制继电器线圈通断的信号回路功能。

　　另外在结构设计的时候，开关的防护等级也要考虑，这款开关的面板安装位置如果是在设备外露面，没有额外的防护帽的话，不适合用在多粉尘、有液体飞溅的工况，要是应用在这类场景，需要额外搭配防水防尘的橡胶护套，套在拨杆和安装螺母位置，提升整体的防护能力。建模过程中对金属部件的质感还原也需要注意，上部的安装螺母、拨杆都是金属镀镍处理，表面是光亮的金属质感，下部的绝缘基座是哑光的工程塑料质感，不同材质的外观差异要在模型里体现出来，方便做整机渲染的时候能真实呈现装配后的效果，也方便结构工程师在做整机布局的时候，直观判断不同部件的材质搭配是否协调。
