桌面级三轴数控雕刻加工设备结构

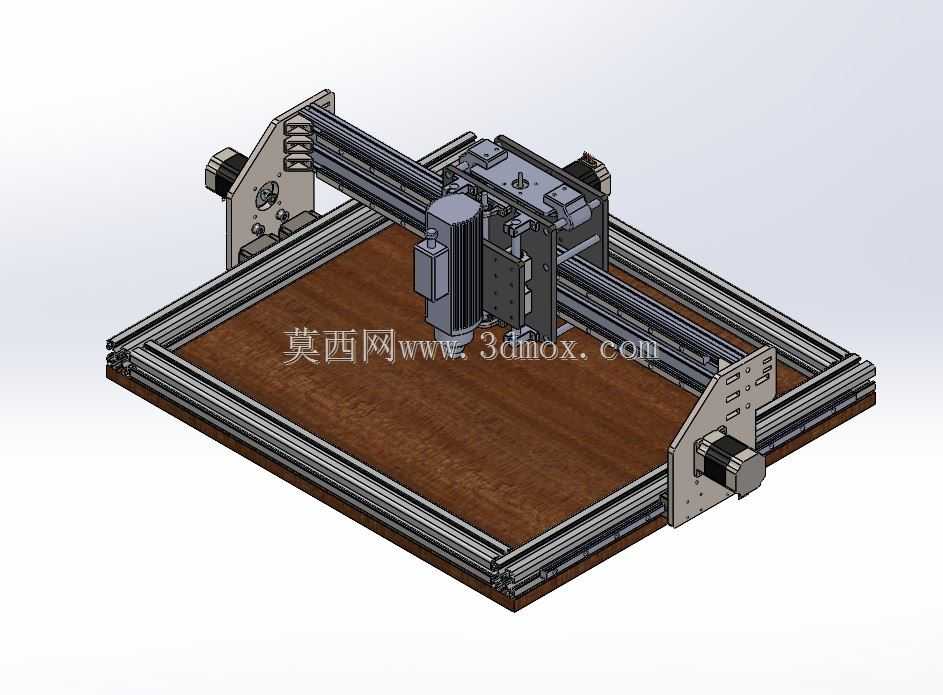

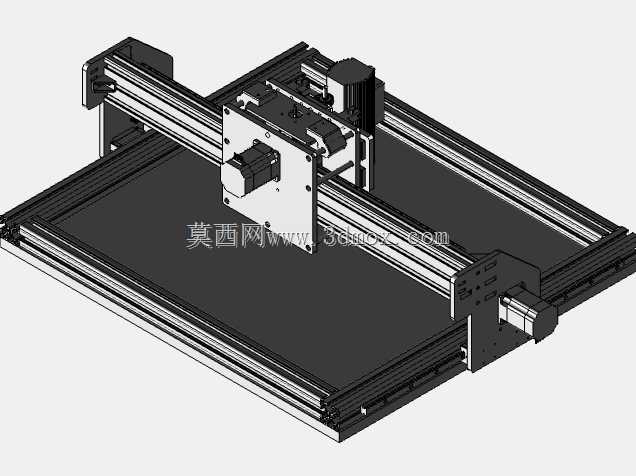

　　这款三轴数控加工设备的结构设计，核心面向小型加工场景的落地需求，在个人DIY工坊、小型广告加工门店、教学实训场景中都能找到适配的使用空间，可完成软金属、亚克力、密度板、实木薄片等材质的平面铣削、轮廓切割、浮雕雕刻作业，相较于大型工业数控设备，它的占地边界控制在普通工作台可容纳的范围，无需专门的设备基础，放置在常规承重的木质或金属工作台上即可完成安装调试。从整体结构布局来看，设备采用龙门动式的架构逻辑，加工台面为固定铺设的高密度平整板材，Y轴传动组件布置在台面两侧的铝型材基座上，龙门架沿Y轴方向做直线往复运动，X轴传动组件集成在龙门横梁上，搭载主轴的滑座沿X轴横向移动，Z轴进给单元固定在X轴滑座上，带动主轴完成垂直方向的进刀与退刀动作，这种三轴正交的传动布局，能在有限的行程范围内保证各轴运动的垂直度，减少悬臂结构带来的刚性衰减。

　　设计过程中，框架主体选用标准工业铝型材搭建，无需额外焊接工序，依靠型材自带的槽道配合T型螺栓即可完成整体框架的拼接，既降低了加工装配的难度，也方便后期根据使用需求调整轴系的行程范围，各轴的传动端采用步进电机配合丝杠或者同步带的传动组合，根据加工材质的硬度需求可灵活替换传动部件，比如加工硬度稍高的软金属时更换滚珠丝杠提升传动精度与进给刚性，加工木材、亚克力等软质材料时用同步带传动提升进给速度。主轴单元采用高速风冷电主轴，固定在Z轴滑台的安装座上，安装座的连接孔位预留了不同功率主轴的换装余量，可根据加工负载更换对应功率的主轴部件，主轴的夹头适配标准的ER型筒夹，可装夹不同直径的铣刀、雕刻刀，满足不同加工工序的刀具装夹需求。

　　设备的安装边界经过反复校核，整体长宽尺寸控制在1200mm900mm以内，高度不超过500mm，有效加工行程覆盖600mm400mm*100mm的空间范围，足以应对绝大多数小型工件的加工需求，台面预留了T型槽或者夹具安装孔位，可搭配通用的压板、台钳完成工件的装夹固定，避免加工过程中工件移位影响加工精度。在走线设计上，各轴的电机线缆、主轴供电线缆都沿型材槽道布置，搭配拖链对运动段的线缆进行防护，避免设备往复运动过程中线缆出现拉扯、磨损的问题，各轴的行程两端都设置了限位触发结构，防止运动超程造成机械结构的碰撞损坏。

　　从实际使用的角度出发，这款设备的结构拆解难度低，所有连接部件都采用标准紧固件，日常维护时可快速拆解更换磨损的传动部件，铝型材框架的表面阳极氧化层具备不错的耐磨抗腐蚀能力，长期在多木屑、多切削粉尘的加工环境中使用也不易出现锈蚀变形的问题。不同于工业级大型数控设备的厚重铸铁机身，这款轻量化的结构设计在保证基础刚性的前提下，尽可能压缩了自身重量，普通成年人即可完成设备的搬运与位置调整，适合空间有限的小型加工场景使用，控制部分的安装位预留了标准的电气安装板空间，可搭载开源的arduino控制板或者商用的数控控制系统，根据使用者的技术能力灵活选配控制方案，既可以满足数控技术学习者的实训拆装需求，也能满足小型加工作坊的日常生产使用需求。
