台式光纤激光雕刻打标设备结构设计

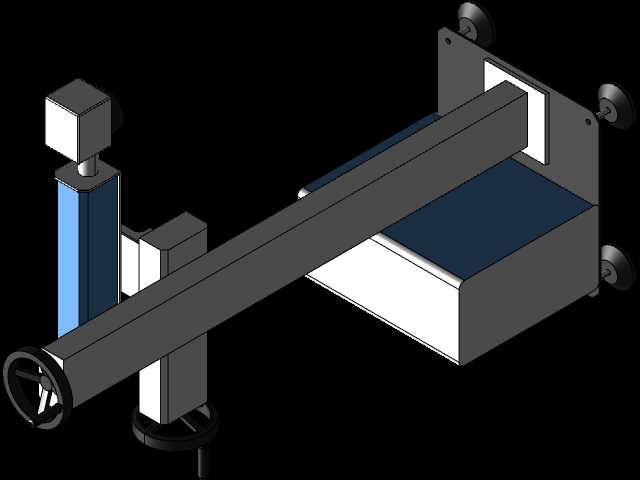

　　这套光纤激光雕刻打标设备的三维结构，主要面向中小批量工业零部件标识加工场景，常见于五金件打标、电子元器件刻字、塑胶外壳标识、五金工具序列号刻印等生产环节，适配车间流水线旁离线工位、小型加工门店独立作业、实验室试样打标等多种使用场景，设备整体采用台式悬臂布局，不需要额外搭建大型机架，放置在标准工业工作台面上即可完成安装调试，对作业场地的空间要求较低。从结构设计逻辑来看，设备采用分体式模块化设计思路，将激光发生单元、振镜扫描头、升降调节机构、工件承载平台做了独立拆分，各模块之间通过标准紧固件连接，后期维护更换部件时不需要整体拆解设备，可单独拆卸对应模块完成检修替换。

　　其中升降立柱部分采用线性导轨搭配手动调节手轮的结构，手轮设置在立柱侧方与横梁端部，操作人员站在设备正面即可完成焦距调节，调节行程覆盖0-300mm范围，可适配不同高度的工件打标需求，立柱底部设置有锁紧结构，焦距调整到位后可锁定升降滑座，避免加工过程中出现焦距偏移影响打标精度。横梁部分采用悬臂式结构，一端固定在升降滑座上，另一端延伸至工件平台上方，振镜扫描头安装在横梁端部的安装板上，安装板预留有标准安装孔位，可兼容不同功率规格的光纤振镜组件，不需要重新加工转接板即可完成部件替换。工件承载平台采用平板式结构，平台表面设置有标准T型槽，可快速安装各类工装夹具，用来固定异形工件、批量小件的定位治具，平台边缘设置有定位挡边，放置规则方形工件时可直接靠紧挡边完成定位，减少每次装夹的对位时间。设备的外形尺寸控制在长800mm、宽600mm、高750mm的范围内，安装时只需要预留左右各200mm的操作空间、后方100mm的走线空间即可，不需要额外预留大型维护通道，适合空间紧凑的加工车间使用。

　　从功能实现角度，这套结构可兼容20W、30W、50W等不同功率的光纤激光器，打标范围覆盖110110mm到200200mm的常规加工幅面，配合升降调节结构可完成平面工件、小幅面曲面工件的打标作业，结构上预留了扩展接口，后期可加装旋转轴配件，完成圆柱类工件比如五金轴、管件、环形零件的圆周面打标。设计过程中充分考虑了日常操作的便利性，所有调节部件都设置在操作人员伸手可及的位置，不需要探身或者绕到设备后方即可完成所有调节操作，走线全部隐藏在横梁与立柱的内部线槽中，外部没有明线，既避免加工过程中线缆被工件勾挂，也能减少车间粉尘对线缆的侵蚀。设备底部设置有可调脚杯，可根据地面平整度调节设备水平，保证工件平台的水平度误差控制在0.1mm/m以内，避免因为平台倾斜导致打标幅面内不同位置的焦距不一致，影响打标效果的均匀性。结构件的材质选择上，主要承载部件比如立柱、横梁、底座都采用型钢焊接后时效处理再加工的工艺，焊接完成后经过振动时效消除焊接应力，再进行导轨安装面、平台安装面的精加工，保证长期使用过程中结构不会出现应力变形，维持设备的精度稳定性，外壳护板采用薄钢板折弯成型，表面做喷塑处理，耐车间油污、粉尘的侵蚀，日常清洁只需要用干布擦拭即可。

　　在安装边界的设计上，设备的重心控制在底座中心位置，即使将横梁伸出到最大行程位置，整体重心也不会超出底座的支撑范围，不会出现设备倾覆的风险，不需要额外打膨胀螺栓固定在地面上，后期需要调整设备位置时，只需要抬起设备即可移位，不需要做地面的二次处理。这套结构的设计充分平衡了设备的刚性、操作便利性、安装适配性，既满足工业生产场景下长时间连续作业的稳定性要求，也兼顾了小型加工场景下的灵活部署需求，结构上没有冗余的复杂设计，所有部件都服务于打标作业的实际需求，加工制造难度低，普通机加工车间即可完成所有结构件的加工，不需要特殊的加工工艺，组装调试也不需要专用工装，按照装配流程即可完成整机组装，调试周期短，适合批量生产制造。
