4KW卧式活塞式空气压缩机组结构设计

这套4KW规格的活塞式空气压缩机组，是中小型工业场景里应用极广的通用气动动力源，核心作用是将常压空气压缩至额定压力，为各类气动工具、气动执行元件、生产辅助用气点位提供稳定的压力气源，常见于机械加工车间的气动夹具供气、汽修门店的气动拆装工具动力、小型装配线的气动元件驱动、装修施工的喷涂设备供气等场景，适配用气量波动不大、连续运行时长中等的用气需求。

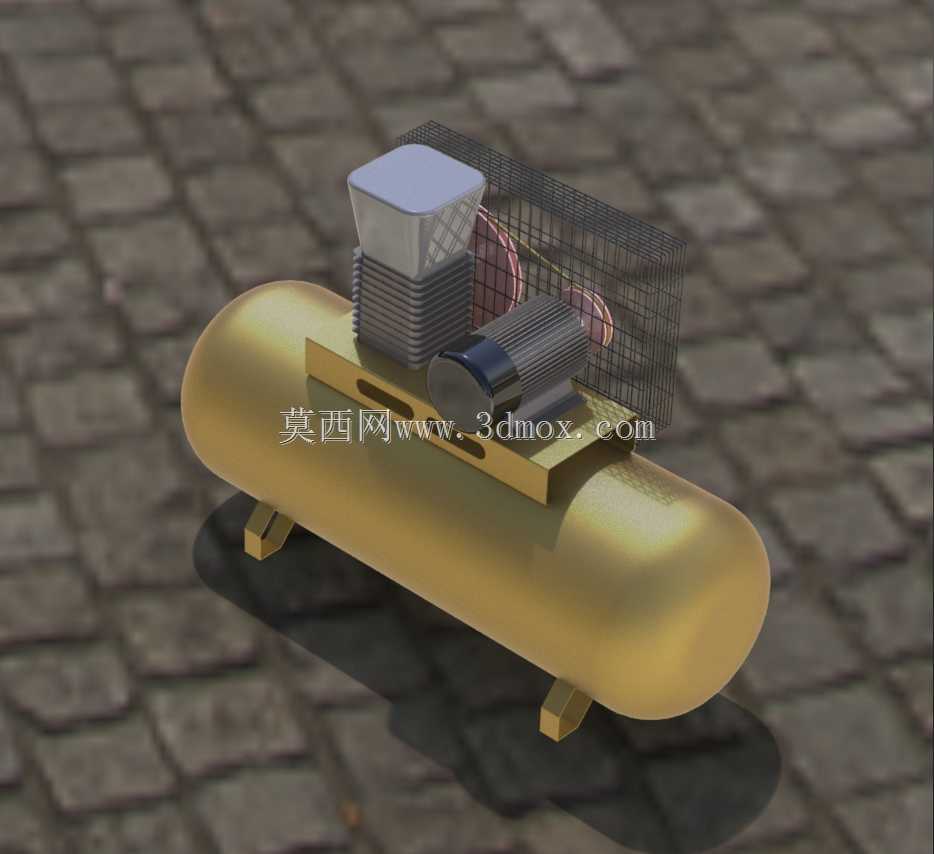

从整体结构布局来看，机组采用卧式储气罐作为承载基体，所有动力、压缩、防护部件全部集成安装在罐体上方的安装支架上，没有额外的外置机架，整体结构紧凑，重心贴近安装地面，运行时的振动可以通过罐体自身重量以及底部的三个支撑脚直接传递到安装基面，不需要额外做厚重的混凝土减震基础，普通硬化水泥地面即可满足安装要求。底部支撑脚采用弯折钢板焊接结构，与罐体之间采用满焊连接，每个支撑脚预留了地脚螺栓安装孔，安装时可以根据现场地面平整度，通过调整垫片调整机组水平度，避免罐体因安装倾斜产生额外的应力集中。

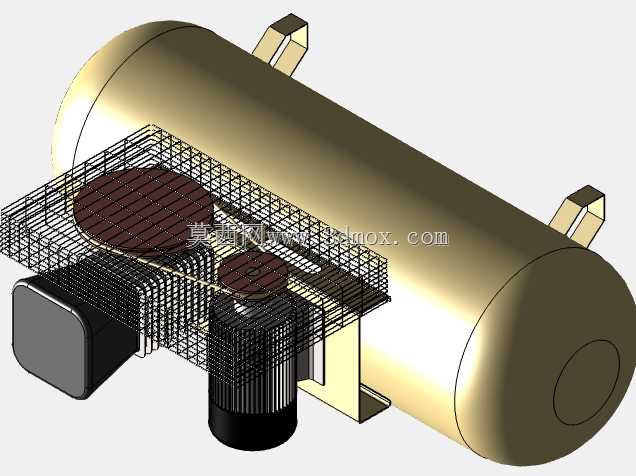

压缩主机采用单缸活塞式压缩结构，缸体外侧布置了密集的散热鳍片，压缩过程中产生的热量可以通过鳍片与流通空气接触自然散出，不需要额外配置独立的水冷循环系统，降低了整机的结构复杂度与后期维护成本。动力端与压缩缸之间通过带传动结构传递扭矩，带轮外侧设置了全包围式金属防护网，防护网采用网格钢板弯折成型，网格间隙控制在12mm以内，既可以保证传动区域的空气流通带走皮带摩擦产生的热量，又能避免运维过程中衣物、工具意外卷入旋转部件引发安全事故，防护网通过螺栓固定在主机安装支架上，日常维护皮带时只需拆卸固定螺栓即可取下，操作便捷。

动力电机采用卧式安装结构，电机底座与安装支架之间设置了长条形调节腰孔，安装或者更换皮带时，可以通过腰孔调整电机与压缩缸之间的中心距，实现皮带张紧度的调节，调整到位后锁紧固定螺栓即可，不需要额外制作张紧轮结构，简化了传动系统的组成。储气罐采用椭圆形封头的卧式圆筒结构，罐体两端的封头采用旋压成型工艺，与筒体之间采用环缝焊接连接，所有焊缝在出厂前都会经过水压试验验证承压强度，罐体上预留了进气口、安全阀安装口、排污口、出气接口等标准接口位置，用户在实际安装时可以根据现场管路走向选择对应的接口连接输气管路，不需要额外在罐体上开孔焊接，避免破坏罐体的承压结构。

从安装边界尺寸来看，整机长度控制在1200mm以内，宽度在450mm左右，高度不超过700mm，整体占地面积不足0.6平方米，非常适合空间有限的小型车间、流动维修站点使用。机组顶部的进气过滤装置采用方形壳体结构，内部安装纸质过滤芯，可以过滤进入压缩缸的空气中的浮尘、碎屑，避免杂质进入缸体磨损活塞环与缸壁，延长主机的使用寿命，过滤芯采用卡扣式固定结构，日常维护时不需要工具即可打开壳体更换滤芯。

在设计细节上，主机与安装支架之间、电机与安装支架之间都设置了橡胶减震垫，压缩过程中产生的高频振动会先经过减震垫缓冲后再传递到储气罐罐体，大幅降低运行时的振动传递与噪音辐射，实测在距离机组1米位置的运行噪音可以控制在75分贝以内，不需要额外设置独立的隔音机房即可满足普通车间的噪音要求。罐体底部的排污口设置在罐体最低位置，日常维护时可以打开排污阀排出罐体内积存的冷凝水，避免冷凝水长期积存锈蚀罐体内壁，同时也能减少压缩空气中的水分含量，提升输出气源的干燥度。

这套结构的设计思路完全围绕中小型用气场景的实际需求展开，没有冗余的功能结构，所有部件的选型与布局都兼顾了运行可靠性、维护便捷性与安装适应性，既可以作为固定站点的供气设备长期安装使用，也可以安装在移动拖车上作为流动维修的气源设备使用，适配多场景的灵活用气需求。
