可牵引移动式软管卷盘集成作业车

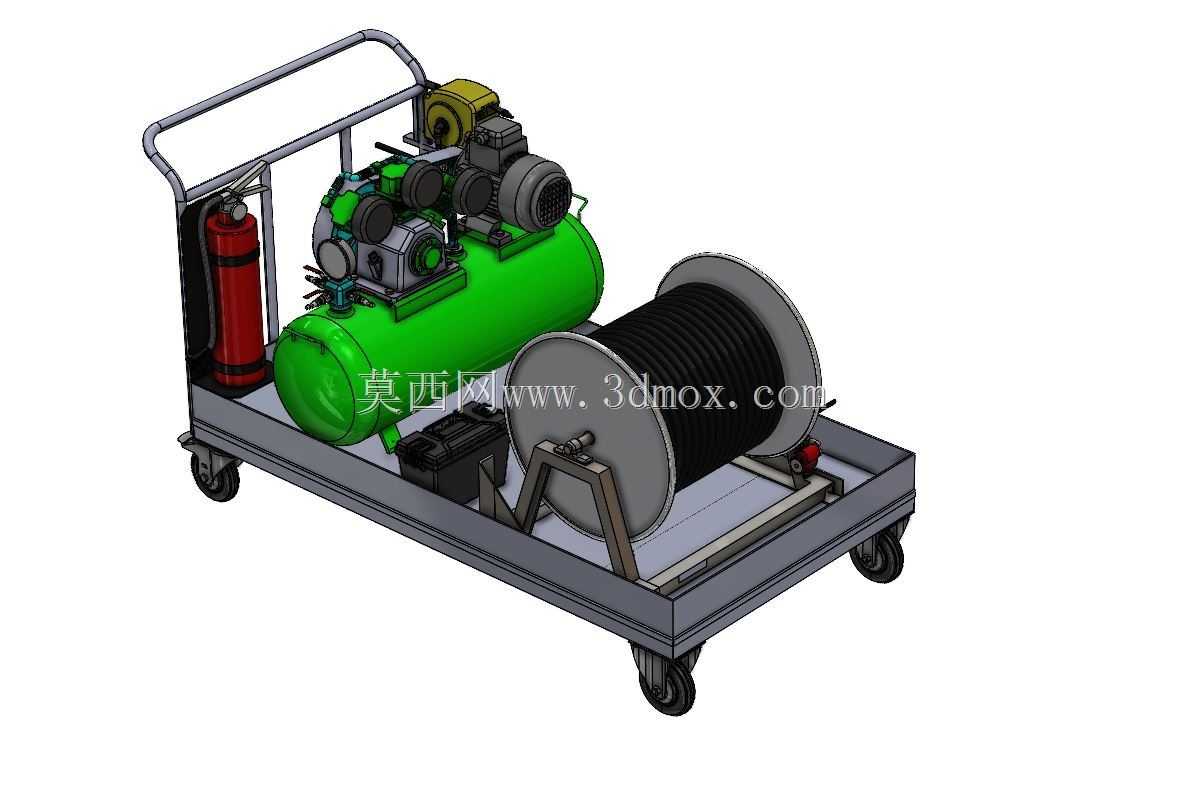

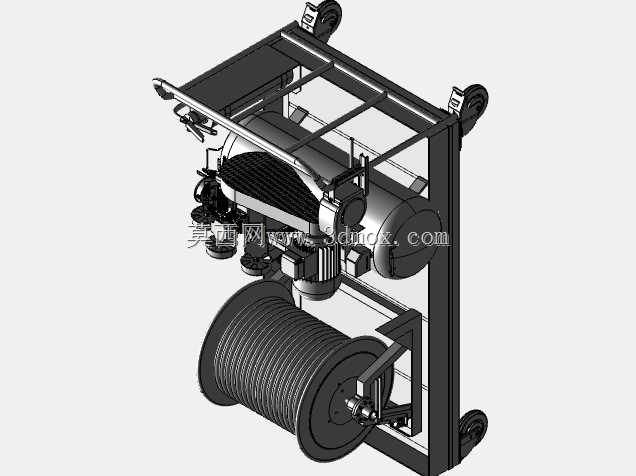

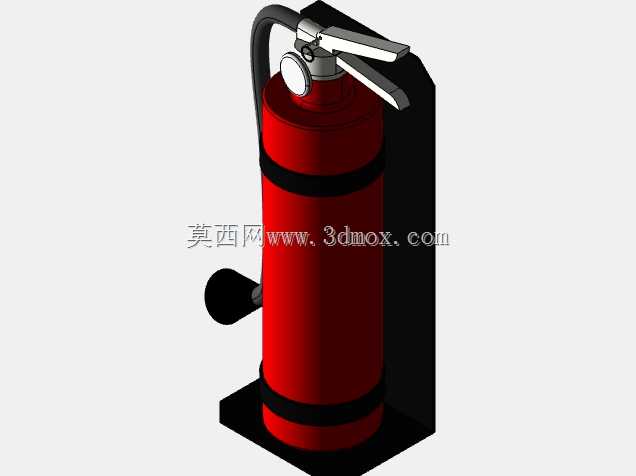

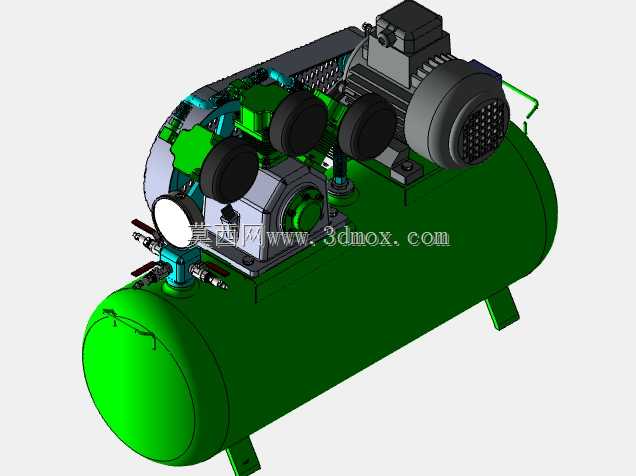

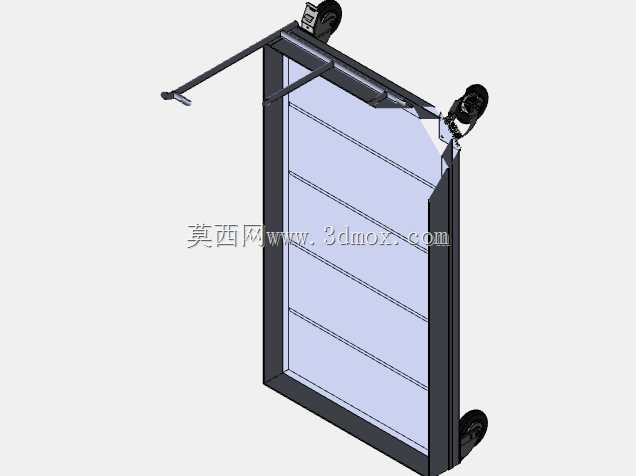

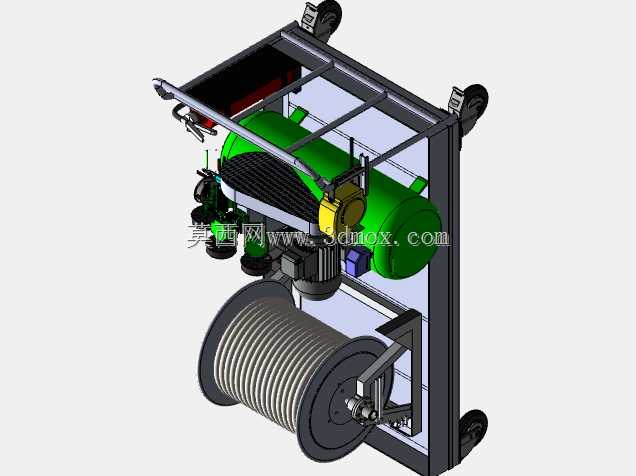

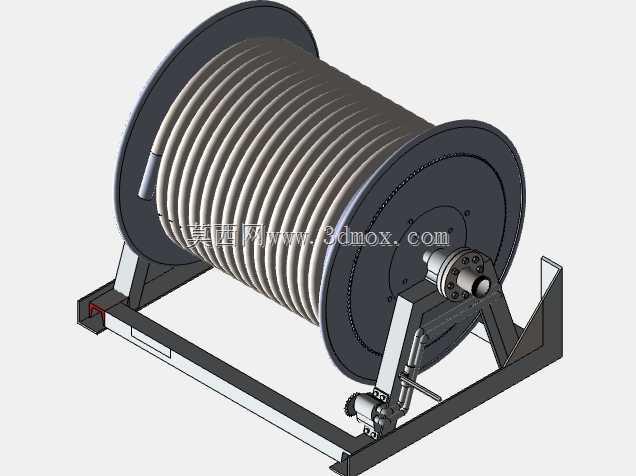

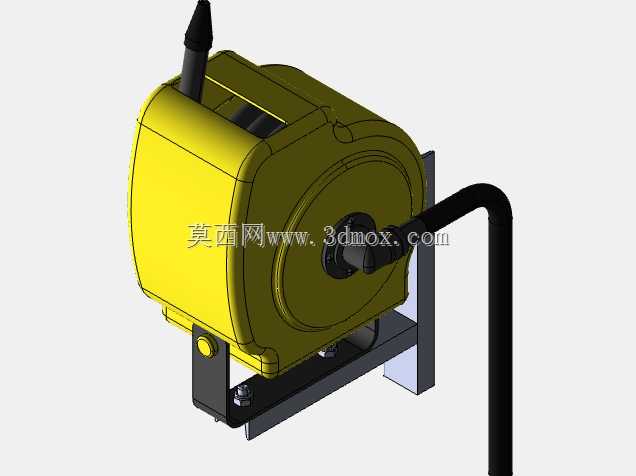

　　底盘上集成的核心功能单元分为两个部分，一侧是容积匹配的卧式储气罐搭配压缩空气生成单元，配套设置了动力组件、过滤调压装置以及安全泄压部件，储气罐的安装位置经过重心校核，位于底盘靠近中心的区域，避免移动过程中出现侧倾风险，罐体侧面配置的手提式灭火器，是针对气动设备动力单元的消防安全要求设置，安装支架采用快拆结构，方便日常检查与更换。另一侧的核心部件是卧式软管卷盘机构，卷盘采用双侧辐板支撑结构，中心设置回转接头，保证软管收卷过程中气路连通顺畅不会出现扭结，卷盘的支架高度经过匹配设计，收卷后的软管最外缘不会超出底盘侧边边界，避免转场过程中剐蹭周边设备或墙体，卷盘侧边设置的锁止机构，可以在软管拉出到指定长度后固定位置，不会因为管路内气压反冲或者外力拉扯出现自动回卷的问题。这款可牵引移动式软管卷盘集成作业车，主要面向厂区内跨工位气动作业、户外临时气动施工、设备维保现场的气源输送与管线收纳场景，解决了传统固定气源覆盖范围有限、软管拖拽易磨损、零散设备转场搬运效率低的实际工程问题。从结构布局来看，整车采用低重心平板式承载底盘，底盘框架采用型钢焊接成型，底部配置四个带刹车的工业脚轮，前端设置弧形推拉手把，同时预留牵引连接点位，既可以人工短距离推移转场，也能通过厂区内牵引车实现长距离工位转运，脚轮的选型充分考虑了厂区环氧地坪、硬化水泥路面的通行需求，单轮承载冗余量满足整机满配状态下的移动承重要求，不会出现长期使用后轮架变形、转动卡滞的问题。

　　从设计思路上，这款设备没有采用功能分离的布局，而是将气源生成、软管存储、移动承载三个功能整合在同一底盘上，省去了现场作业时单独接驳气源、搬运软管的工序，作业时只需要将设备推移或牵引到作业点位，拉出对应长度的气动软管，连接作业工具即可启动使用，作业完成后通过卷盘回收软管，不需要人工整理盘绕，大幅降低了现场作业的准备时间，也减少了软管散落在地面被碾压、踩踏造成的损坏概率。在安装边界方面，整车的宽度控制在常规厂区通道、车间门的通行宽度范围内，高度方向推拉手把为整车最高点，满足常规厂区室内通行的限高要求，底盘离地间隙经过优化，能够顺利通过厂区内常见的减速带、地面接缝等小幅高差障碍，不会出现底盘剐蹭地面的问题。

　　卷盘的软管容量匹配气源单元的持续输出能力，不会出现软管过长导致末端气压损失过大、影响气动工具作业扭矩的问题，回转接头的通径与软管通径保持一致，减少气路压损。设备上的各个功能部件都采用螺栓连接的方式固定在底盘上，日常维护时可以单独拆卸更换易损部件，不需要整体拆解底盘框架，比如卷盘的回转接头出现密封磨损时，只需要拆卸卷盘侧边的固定螺栓即可更换密封件，动力单元的空滤、油滤等耗材也预留了足够的操作空间，不需要挪动其他部件就能完成保养操作。推拉手把的高度符合人体工程学要求，人工推移时手臂自然下垂即可握持，不需要弯腰或者抬臂，长距离推移时不会产生过度的肢体疲劳，把手表面做了防滑处理，沾有油污的情况下也能稳定握持。

　　底盘上的各个管路排布都采用管卡固定，沿底盘框架内侧走线，不会突出到设备外部，避免转场过程中被外物勾挂造成管路破损，电路部分也采用穿管保护，与气路分开排布，避免管路漏气时影响电路绝缘性能。这款设备尤其适合机械加工车间的跨工位设备吹扫、装配线的气动工具配套、厂区户外设施维保、仓储区域的气动装卸作业等场景，相比固定铺设的压缩空气管路，它的作业范围不受管线预埋位置的限制，相比单独的空气压缩机加独立软管卷盘的组合，它的集成度更高，转场时不需要拆分搬运，也不会出现转场后遗漏配件的问题。在结构建模过程中，各个部件的装配间隙都经过实际工况校核，比如卷盘转动时与储气罐之间的安全间隙，保证设备运行过程中不会出现部件干涉，脚轮的安装位置避开了底盘下方的结构加强筋，转向时不会与底盘框架发生剐蹭，刹车踏板的位置设置在脚轮侧边，不需要弯腰就能用脚踩下锁定，操作便捷。
