立式压力过滤装置eUrowater结构设计

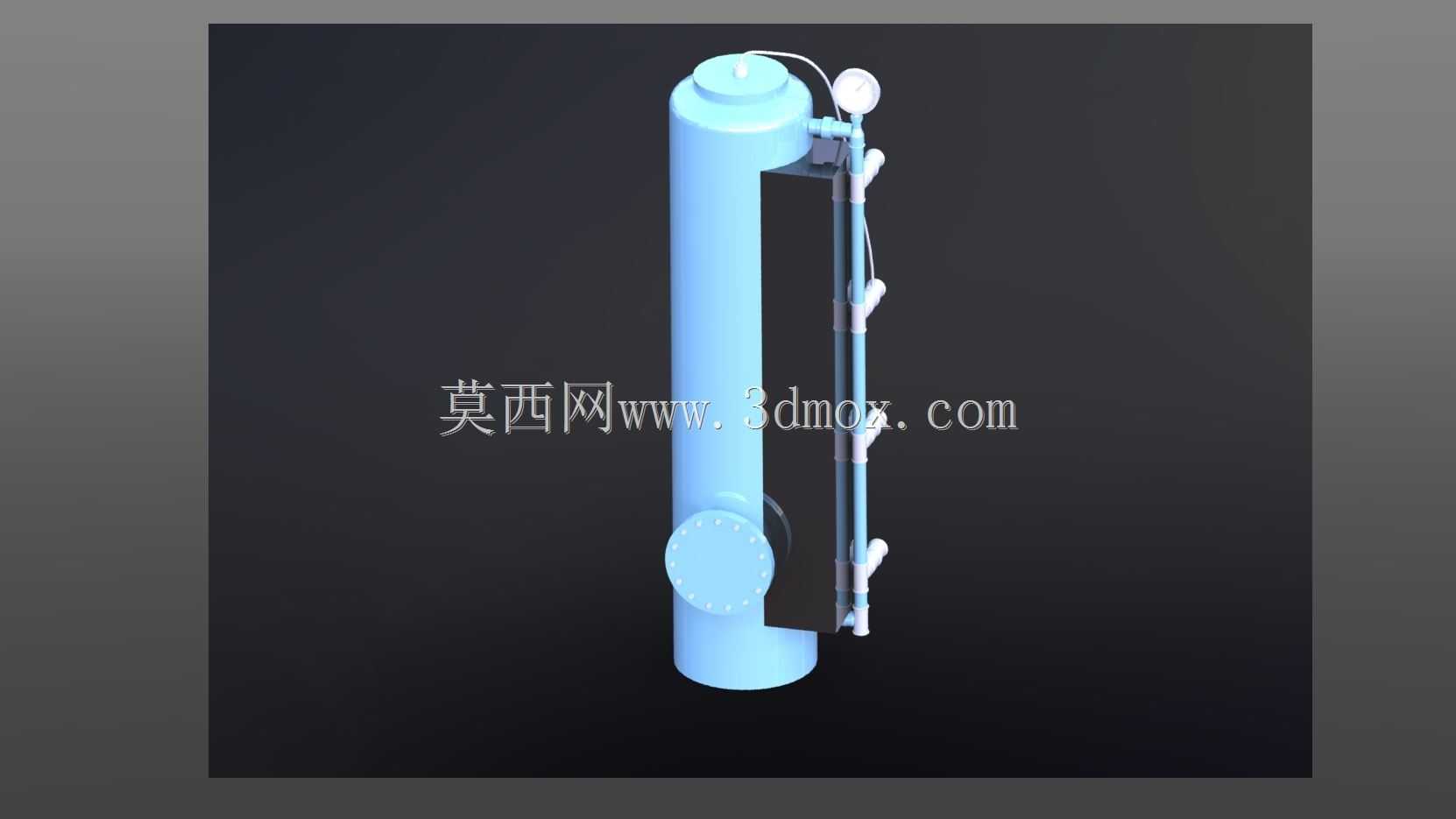

　　该立式压力过滤装置主要应用于民用饮用水净化、工业循环水处理、中小型污水处理工段的预处理环节，依靠罐体内部承压形成的压差驱动水流穿过滤料层，截留水体中的悬浮物、胶体杂质与大颗粒污染物，为后续反渗透、离子交换等精处理工序提供合格进水，也可单独作为地下水除浊、地表水净化的核心处理单元使用。从结构设计逻辑来看，整体采用立式圆柱形罐体作为核心承压载体，这种构型一方面能在相同占地面积下获得更大的有效过滤容积，延长单次过滤循环的有效工作时长，减少反冲洗操作的频次；另一方面圆柱壳体的承压受力均匀，在0.6MPa额定工作压力下，筒壁应力分布对称，无需额外增设加强筋即可满足结构强度要求，降低整体制造成本。

　　罐体侧面设置的侧开检修口，位置对应内部滤料装填层的中下部，日常运维时无需拆卸顶部管路即可完成滤料更换、内部构件检修作业，检修口采用快开式法兰压盖结构，密封面内嵌丁腈橡胶密封圈，承压状态下无渗漏风险，拆装操作无需大型辅助工具，单人即可完成常规运维操作。罐体旁侧集成的管路组件沿罐体轴向平行布置，通过管卡与罐体侧壁固定，避免管路悬臂过长引发的振动疲劳，管路上依次设置取样阀、压力表接口与进出水控制阀，压力表直接安装于罐体顶部的出水端管座，可实时监测罐体内部的工作压力，当压力差值达到设定阈值时即可触发反冲洗流程，无需额外增设远传传感装置即可完成基础的运行状态判断，适配无自动化控制条件的中小型应用场景。

　　从安装边界维度考量，该装置整体为立式落地安装结构，底部设置圆形安装法兰盘，法兰盘上均布4个安装螺栓孔，安装时需在基础地面预埋地脚螺栓或设置钢制安装底座，保证罐体垂直度偏差不超过1‰，避免偏载引发的局部应力集中；罐体顶部预留的进水口、排气口接口均采用标准管螺纹设计，可直接对接现场工艺管路，旁侧管路的最外侧突出距离小于罐体直径的1/3，整体安装所需的侧向操作空间预留600mm即可满足日常阀门操作、压力表读数的需求，无需额外预留过大的检修通道，适配空间紧凑的中小型水处理站房安装场景。在细节设计层面，罐体顶部的排气阀设置于罐体最高点位，可在设备初始注水时彻底排尽罐内空气，避免气阻影响过滤效率，同时防止带气运行时水流冲击滤料层造成滤料混层，影响过滤效果；罐体下部的出水端设置布水装置，可保证过滤后的水流均匀汇集流出，避免局部流速过快引发的滤料泄漏问题；旁侧管路上的控制阀采用手柄式结构，开关行程清晰，操作人员可直观判断阀门的启闭状态，避免误操作引发的水路短路问题。

　　该装置的整体构型充分考虑了中小型水处理场景的实际使用需求，没有冗余的自动化构件，整体结构简单可靠，对运维人员的技术要求较低，同时所有外接接口均采用通用标准尺寸，可直接替换同规格的老旧过滤设备，无需对现场管路进行大规模改造，适配乡镇供水站、小型工厂循环水系统、商用净水机组等多种应用场景的安装使用需求。建模过程中对罐体的焊缝位置、管路的连接节点均做了还原，可直接用于设备选型阶段的方案展示、安装布局模拟，也可作为同类型过滤设备结构优化的参考基准，模型中各部件的装配关系完全按照实际产品的装配逻辑搭建，可拆分查看内部滤层、布水器的布置位置，帮助设计人员快速理解该类压力过滤设备的结构组成。
