Heatset型螺母插入3D打印件迷你压机

这款小型压装设备最初的开发需求，来自同轴电缆组装工序里直角SMA连接器端盖压装的工位痛点——常规台压设备行程过大、压头行程冗余多，面对细小的连接器端盖很容易出现压装过盈量超标、绝缘体被压裂的问题，且设备占地大，不适合小批量多工位的柔性生产场景。后续在实际使用迭代中，设计人员额外适配了Hakko907烙铁手柄的加热安装位，让设备拓展出热熔螺母植入的核心功能，刚好匹配当下3D打印非金属零件的铜螺母预埋工序需求。

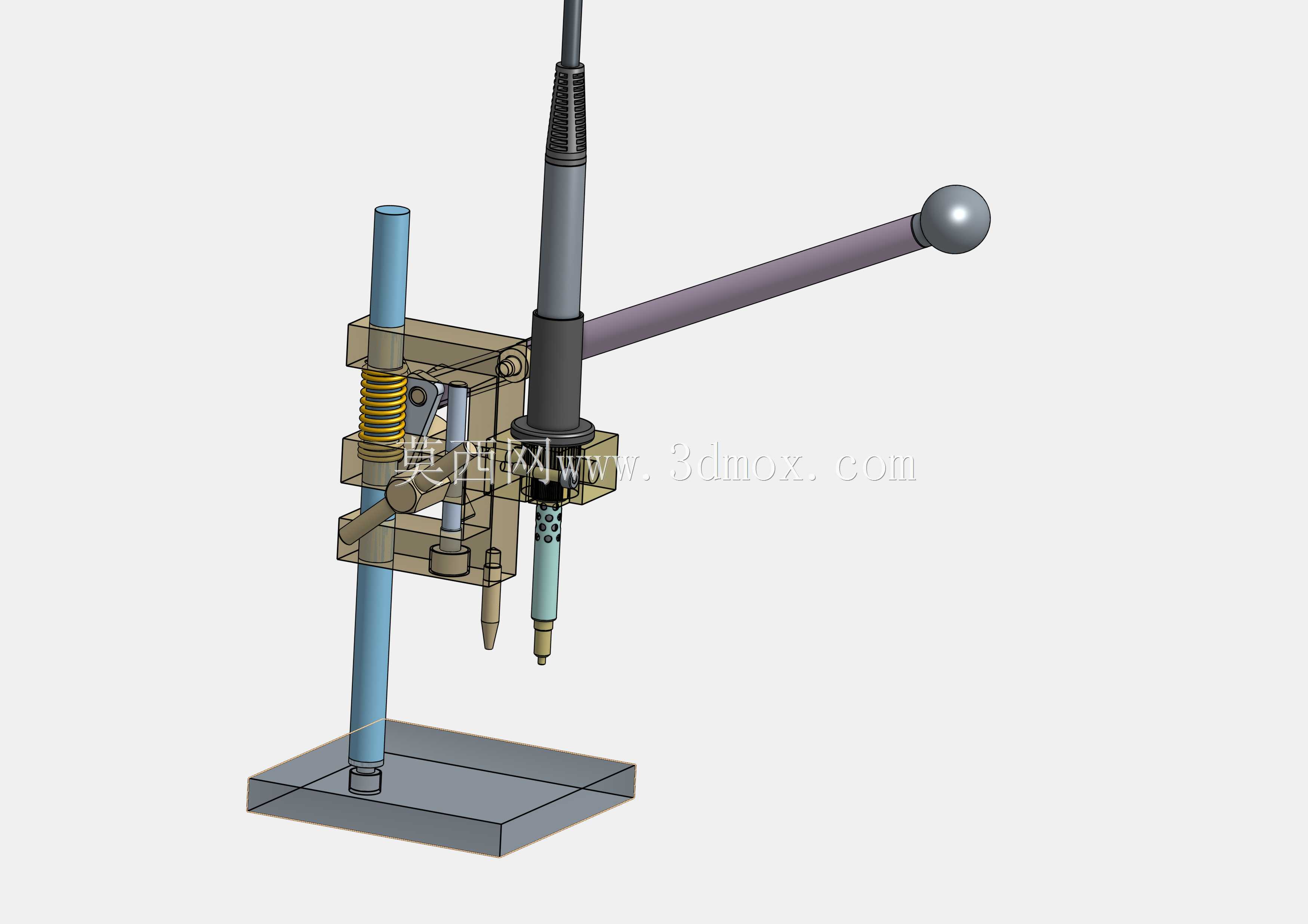

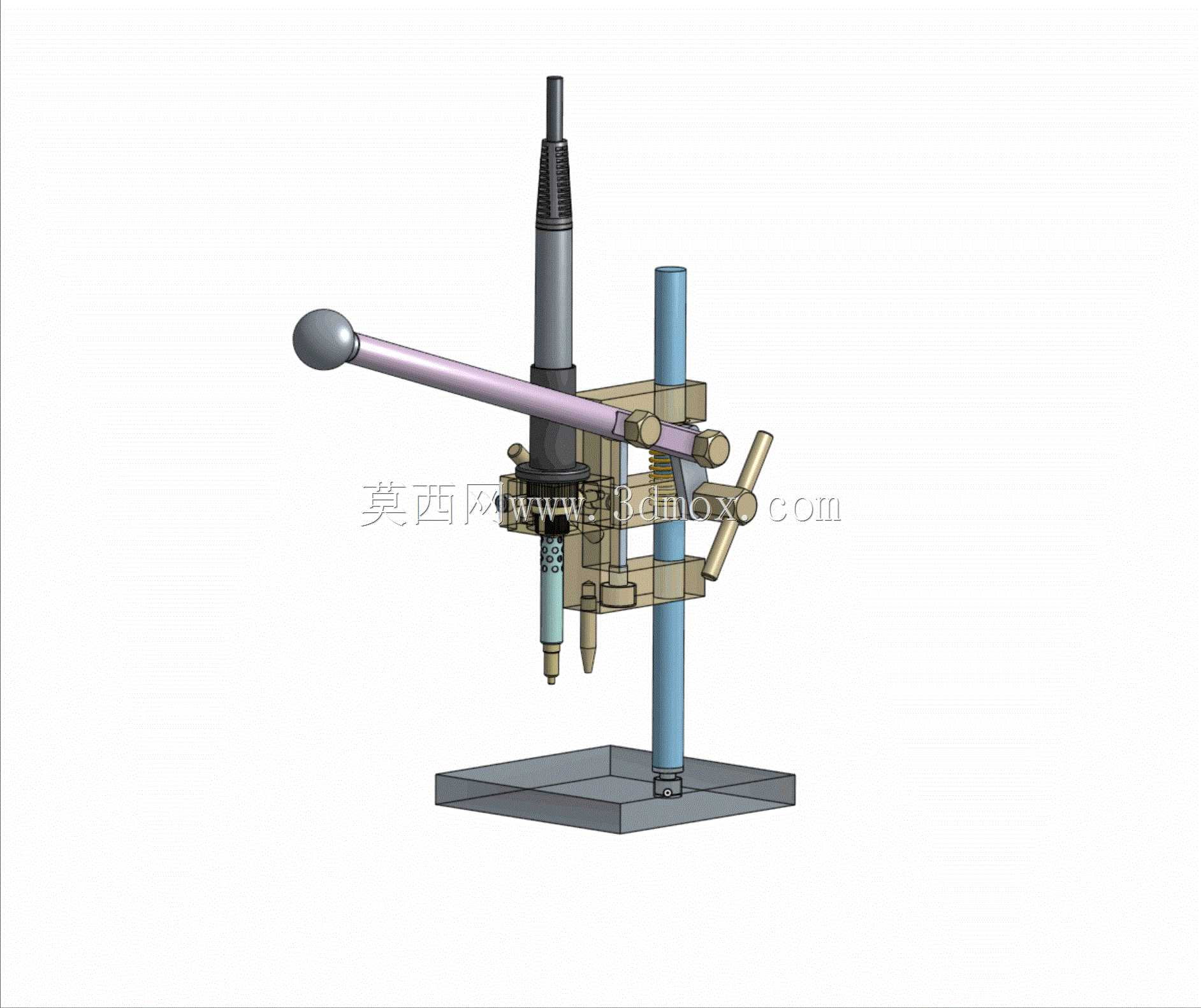

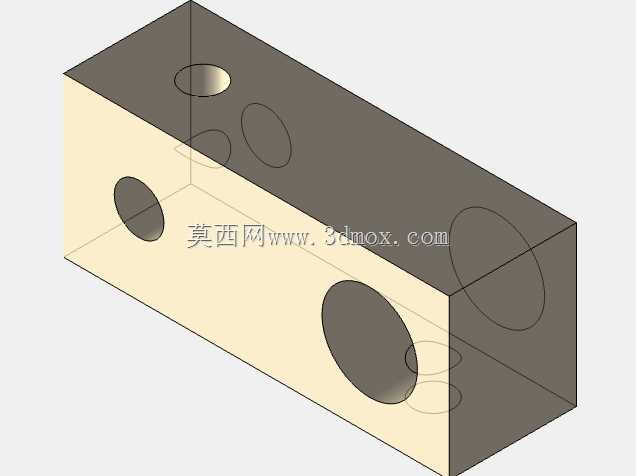

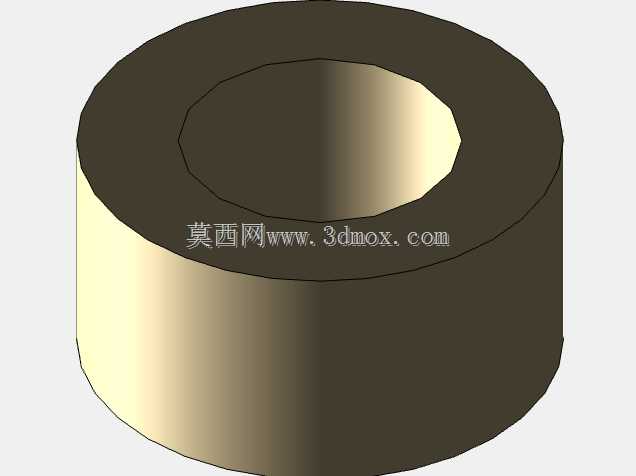

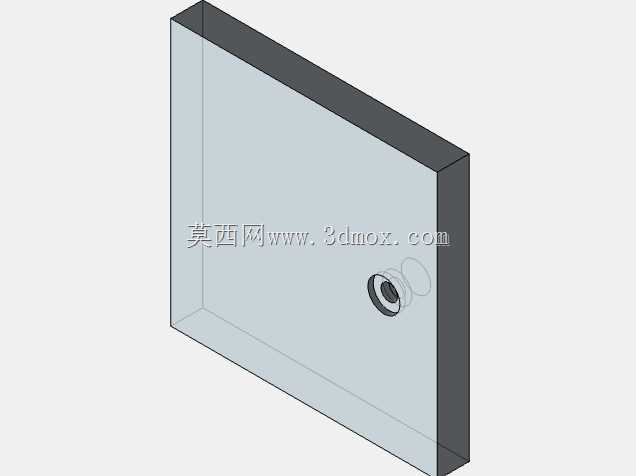

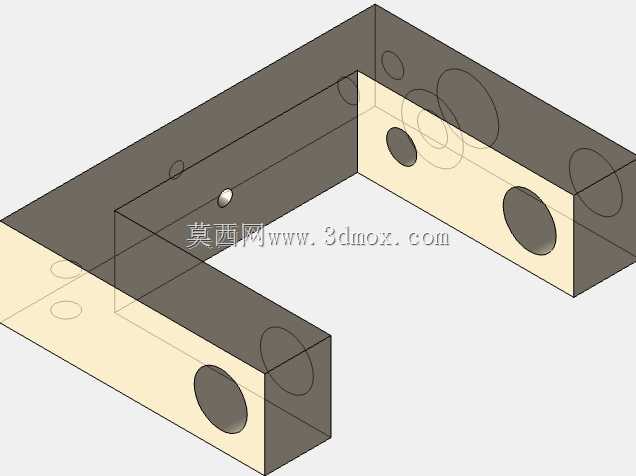

从结构布局来看，设备采用单立柱悬臂式结构，底部为方形铸铁安装底座，底座预留了标准T型槽安装位，可直接固定在常规防静电工作台面上，整体占地尺寸不超过200mm×150mm，垂直立柱采用直径20mm的光轴导轨，表面做硬铬处理降低滑动摩擦阻力，悬臂滑套采用铜基石墨自润滑衬套，无需频繁加注润滑脂即可保证长期滑动顺畅，垂直方向有效行程为120mm，可满足最高100mm以内工件的压装作业需求。

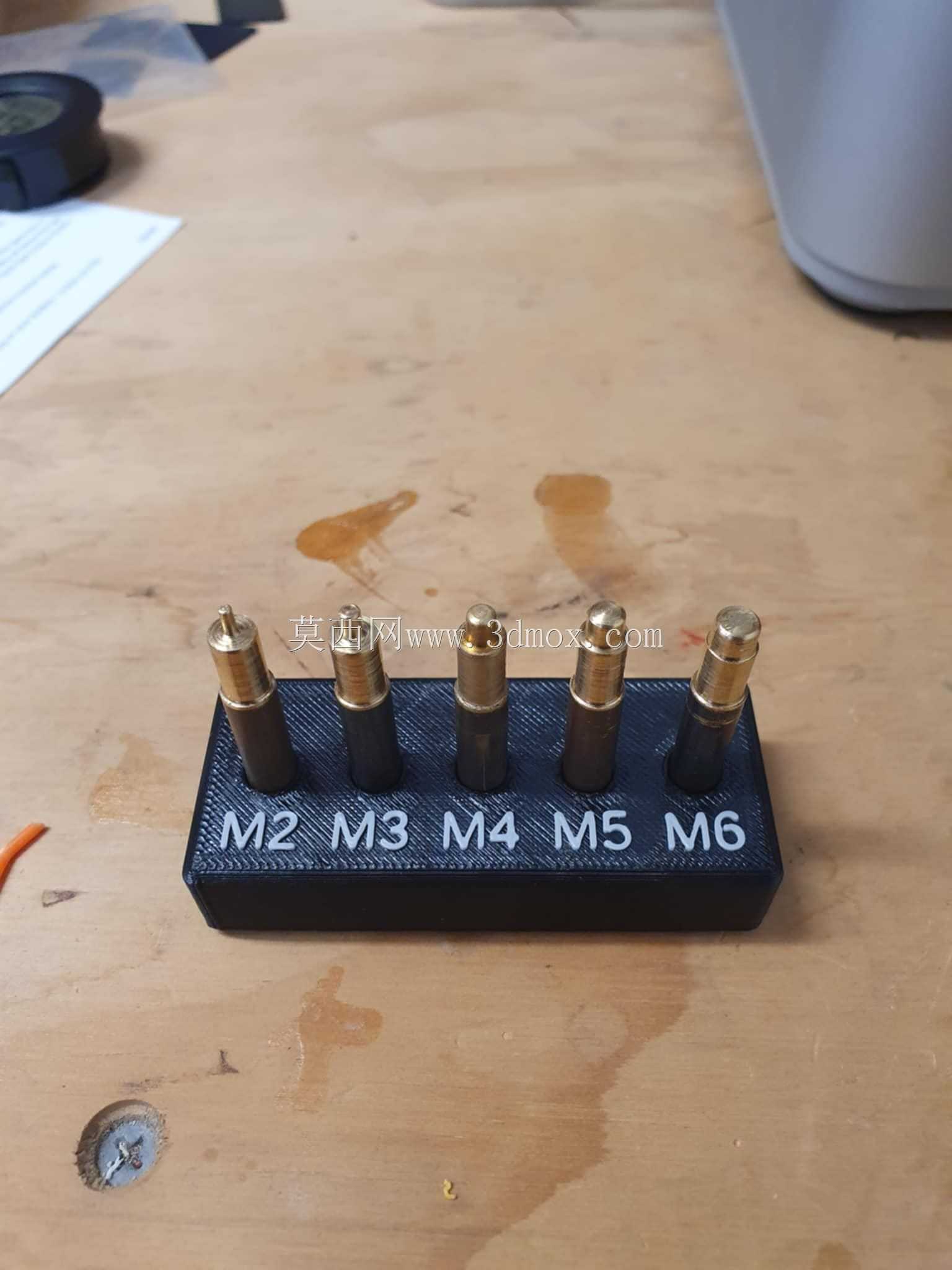

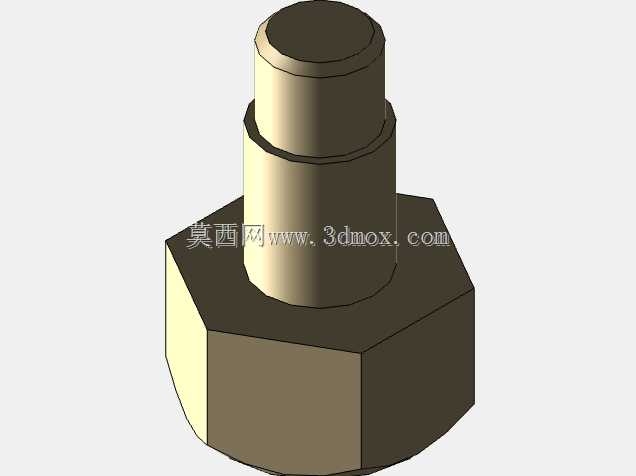

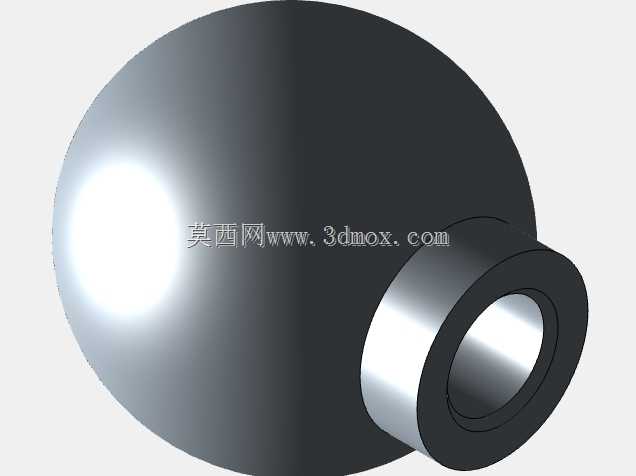

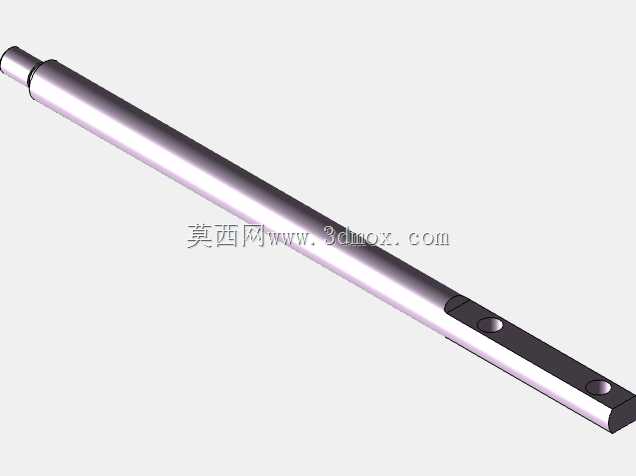

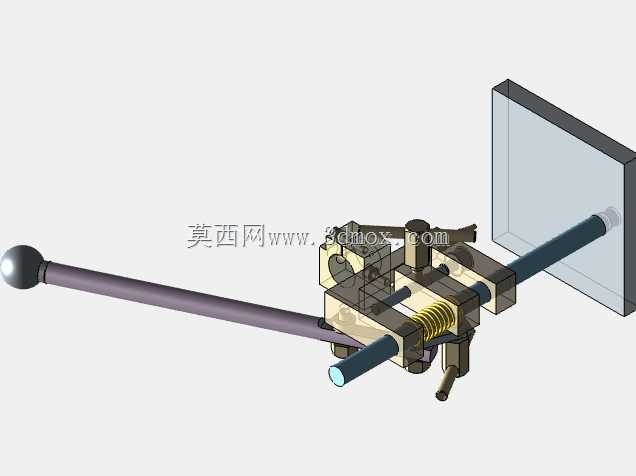

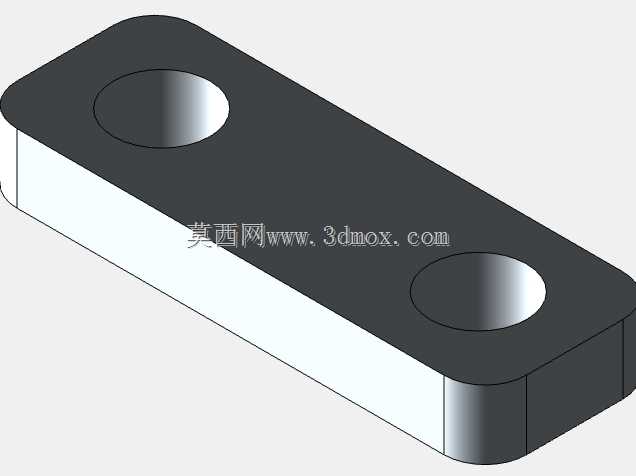

操作端采用杠杆式手动压杆设计，压杆长度设置为220mm，按照杠杆力臂换算，手动施加10kg的操作力即可在压头端获得最高80kg的压装输出力，完全覆盖M2到M6规格热熔螺母的植入压力需求，同时压杆末端设置防滑球形握把，操作时手腕施力角度符合人体工学，长时间重复作业也不易产生肌肉疲劳。压头连接部位采用快换式夹头结构，无需额外工具即可快速更换不同规格的压头，除了适配标准螺母压头、SMA连接器压装接头之外，用户也可根据自身工序需求自制专用压头，夹头的同轴度公差控制在0.02mm以内，保证压装过程中不会出现偏载、压歪的问题。

在热熔植入功能的适配设计上，烙铁手柄安装位设置了可调式锁紧结构，可适配直径18mm到22mm的不同规格手持加热手柄，加热头与压头的同轴度可通过侧面的微调螺钉进行校准，保证加热热量精准传导到螺母位置，避免3D打印件的非加工区域被高温烫损。设备的立柱上设置了可调节的硬限位挡块，挡块位置可根据螺母植入深度进行快速调整，调整精度可达0.1mm，能够精准控制螺母压入后的端面与工件表面的高度差，避免出现螺母植入过深导致螺纹孔有效长度不足，或是植入过浅突出工件表面影响后续装配的问题。

实际生产场景中，这款设备除了核心的热熔螺母植入、SMA连接器端盖压装功能之外，还可覆盖小尺寸零件的压入、销钉铆接、薄型零件冲孔等轻载压装工序，相比常规的大型手动压力机，它的压头移动阻尼更小，操作时的力反馈更清晰，操作人员可精准控制压装速度，在压装脆性塑料件、薄陶瓷件这类易损工件时，能有效降低压裂、压溃的不良率。设备的所有滑动配合面都设计了防尘结构，可阻挡车间内的塑料碎屑、金属粉尘进入滑动间隙，日常维护仅需定期擦拭立柱表面即可，无需复杂的拆解保养。

从安装边界来看，设备整体高度为380mm，放置在标准高度的工作台上时，操作位置刚好处于操作人员的小臂自然下垂高度，无需抬臂即可完成压杆操作，底座重量为3.2kg，自身重量足够保证常规压装作业时不会出现设备移位，同时也方便根据生产需求快速挪动工位，不需要做永久的地脚固定。压头下方的工作区域预留了100mm×100mm的操作空间，可容纳大部分小型3D打印件、电子连接器组件的放置需求，针对异形工件，用户也可自行制作简易定位工装固定在底座平面上，进一步提升压装的位置精度。
