手动立式小型液压施压装置结构设计

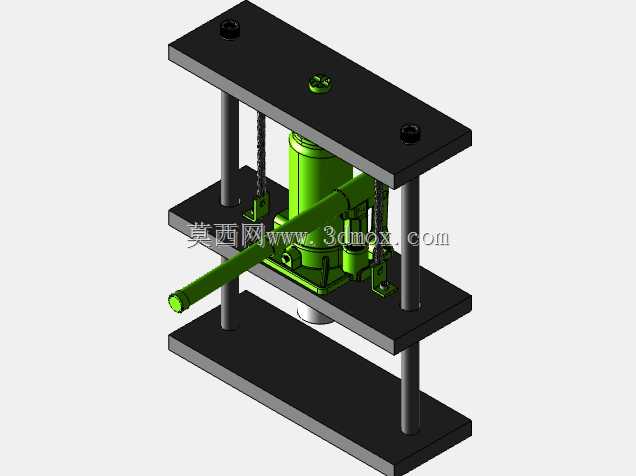

　　在小型五金加工、维修工坊、教学实训场景中，这类手动立式液压装置的应用覆盖度极高，不同于大吨位工业液压机需要配套液压站、电控系统，该装置依靠集成式手动液压动力单元即可完成作业，无需外接动力源，对作业场地的供电、空间要求极低，适合零散小工件的压装、校直、简易冲压作业。从结构布局来看，装置采用三层板式机架结构，上下两层为固定安装基准板，中间层为随液压执行件动作的活动压板，四根导向立柱沿板件四角分布，承担活动压板上下动作的导向承载，避免施压过程中出现偏载歪斜。

　　设计阶段优先考虑了手动操作的施力逻辑，操作杆从液压动力单元侧方水平伸出，作业人员站立在装置侧方即可完成压杆扳动操作，施力行程的反馈直接通过操作杆传递，便于操作人员根据工件受压状态实时调整施力力度，不会出现电动液压机瞬间过载压损工件的问题。集成式液压单元直接固定在中层活动压板上方，主缸输出端垂直向下对准下层工作台中心，液压回路的控制阀、补油腔全部集成在动力单元壳体内，省去了外接管路的布局，既减少了液压油泄漏的风险点，也压缩了整体设备的占用空间。从安装边界来看，下层底板为整面平板结构，可直接通过螺栓固定在常规工作台面上，不需要额外浇筑设备基础，整体高度适配成年人站立操作的作业高度，操作杆的伸出长度控制在合理范围，扳动过程中不会与周边工位器具产生干涉。活动压板与下层工作台的平行度通过四根导向立柱的装配精度保证，设计时在立柱与板件的配合位置预留了调整间隙，装配阶段可通过配磨调整垫的方式校准平行度，保证施压时压力均匀作用在工件接触面上，避免局部压强过大损坏工件或工装。

　　液压动力单元的选型匹配了小吨位作业的压力需求，手动泵的每一行程供油量经过测算，既保证扳动操作杆时不会过于费力，也能让活动压板的下行速度保持在合理区间，空行程阶段可以快速接近工件，施压阶段通过液压增力原理，用较小的手动操作力即可输出足够的压装压力，适配小型轴承压装、钣金件校形、小零件铆接等常见的机修、小加工场景。机架的板件采用加厚钢板加工，导向立柱选用调质圆钢，表面做防锈处理，长期在车间多尘、多油污的环境下使用也不会出现过早锈蚀、导向卡滞的问题。

　　在功能设计上，装置没有设置复杂的电控保护元件，全部动作依靠手动操作液压阀完成，泄压时只需拧开侧面的卸荷阀，活动压板即可在复位机构的作用下回程，操作逻辑简单，没有复杂的学习成本，即使是没有接触过液压设备的作业人员，经过简单说明即可上手操作。考虑到小型作业场景的工件尺寸差异，活动压板与下层工作台之间的开口高度预留了足够空间，既可以放置高度较小的扁平工件，也能适配一定高度的带工装工件，不需要额外加装垫块即可完成常规尺寸工件的作业。导向立柱与活动压板之间采用自润滑衬套配合，日常维护只需要定期在立柱表面涂抹少量润滑脂即可，不需要频繁拆解更换易损件，维护成本极低。液压单元的储油腔直接集成在泵体内部，油量观察孔设置在泵体侧面，日常巡检时可以直接观察液压油位，及时补充液压油，避免缺油导致的压力不足问题。整体结构没有冗余的装饰性设计，所有部件都承担对应的功能作用，上层固定板主要用于固定液压动力单元的顶部，同时为复位链条提供安装支点，复位链条对称分布在液压单元两侧，保证活动压板回程时受力均匀，不会出现卡滞。操作杆的握持位置做了防滑处理，长时间扳动操作也不会出现脱手的问题，作业安全性有足够保障。
