DN50 PN4.0楔式法兰闸阀结构设计

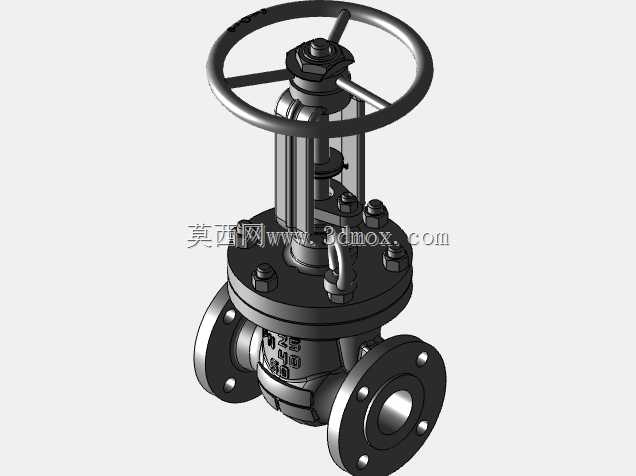

这款楔式闸阀的三维结构完整还原了PN4.0MPa压力等级、DN50公称通径法兰连接闸阀的全部装配细节，从手轮操作机构到阀体密封结构的每一处配合关系都做了精准复现，可直接用于管路系统选型校核、装配干涉验证以及相关教学演示场景。在石油化工、市政给排水、热力输送、工业制程管路系统中，这类楔式闸阀主要承担管路介质的通断截断功能，相比截止阀它的流道阻力更小，全开状态下介质几乎无额外压损，适合长期保持全开或全关的管路段使用，不适合作为调节流量的节流元件，避免密封面长期受介质冲蚀出现泄漏。

从结构设计逻辑来看，这款闸阀采用明杆结构设计，阀杆随手轮转动做升降动作，操作人员可以直观通过阀杆伸出高度判断阀门的开关状态，避免出现误操作。手轮采用轮辐式铸钢结构，操作时受力均匀，即使在较高压力工况下，操作人员借助常规加力杆也能完成开关动作，手轮与阀杆的连接采用方榫配合加锁紧螺母固定，长期操作不会出现打滑松脱的问题。阀杆密封部位采用填料函结构，通过压盖螺栓压紧填料实现阀杆与阀盖之间的动密封，填料可根据输送介质特性选配柔性石墨、聚四氟乙烯等不同材质，满足不同温度、腐蚀工况的密封需求，后期维护时无需拆解整个阀门，只需松开压盖即可更换填料，大幅降低现场运维工作量。

阀体部分采用楔式单闸板结构，闸板密封面与阀座密封面呈一定角度楔合，依靠阀杆施加的轴向压力实现密封面的紧密贴合，相比平行闸板，楔式结构在中高压工况下的密封可靠性更高，对管路安装时的微小同轴度偏差有一定补偿能力，不会因为法兰对接的轻微错位导致密封失效。两端连接法兰采用标准PN4.0MPa等级的凸面法兰结构，螺栓孔分布、法兰密封面尺寸完全匹配对应通径压力等级的管路法兰标准，现场安装时无需额外加工适配件，直接配对法兰加密封垫片即可完成对接，法兰背面的加强筋结构做了圆弧过渡处理，避免螺栓紧固时应力集中导致法兰开裂。

安装边界方面，这款阀门的结构长度符合闸阀标准尺寸要求，手轮全开时的最大高度、阀体两侧法兰的外径尺寸都在模型中做了准确还原，在做管路排布设计时，可以直接导入三维装配环境校验安装空间，比如手轮操作侧预留的操作距离、阀杆升起后的顶部避让空间、法兰螺栓安装时的扳手操作空间都可以通过模型直接测量，避免现场安装时出现空间不足无法操作的问题。中法兰连接采用螺栓圆周均布布局，阀盖与阀体的密封采用缠绕式垫片，耐温耐压范围宽，在4.0MPa的额定工作压力下，密封可靠性可以满足常规工业管路的使用要求。

从建模细节来看，所有零件的配合公差都做了合理还原，比如阀杆与阀盖导向套的间隙配合、闸板与阀体导轨的滑动配合、手轮与阀杆螺母的转动配合都符合实际机械加工的公差要求，没有出现干涉或者间隙不合理的问题。阀体流道部分做了光滑过渡处理，没有突兀的直角结构，减少介质流动时的湍流阻力，同时也避免介质中的杂质在流道拐角处沉积。闸板的导向槽与阀体上的导向筋配合，保证闸板升降过程中不会出现偏斜，确保密封面能够准确贴合阀座，减少开关过程中密封面的非正常磨损，延长阀门的整体使用寿命。在日常选型过程中，这类结构的闸阀适用介质范围广，更换不同内件材质即可适配水、蒸汽、油品、部分腐蚀性化工介质等不同工况，是工业管路系统中应用最广泛的截断类阀门之一。
