砖瓦窑炉齿轮齿条驱动旋转搅拌装置

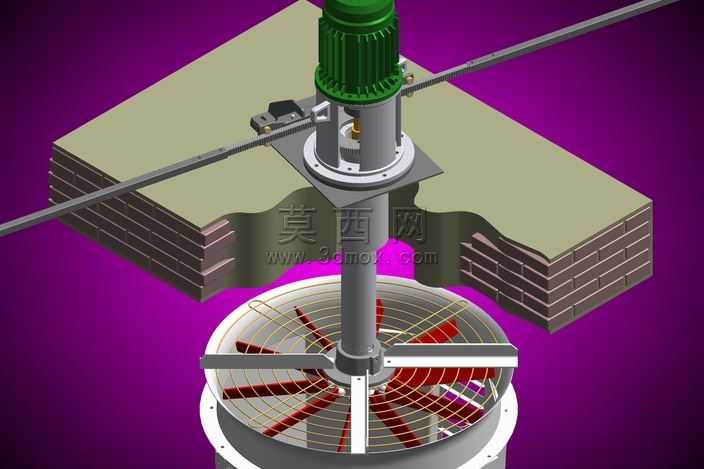

本作品为面向砖瓦干燥窑作业场景的顶装式旋转搅拌设备三维建模成果，建模阶段采用自顶向下的装配设计思路，首先完成整体安装基准的定位：以窑炉顶部的层叠砖瓦铺装结构作为安装承载面，确定立式驱动单元的垂直安装轴线，保证动力输出轴与下方搅拌腔体的中心完全重合，避免运行过程中出现偏载抖动问题。模型完整还原了设备的全部结构细节：顶部为立式减速驱动电机，建模时还原了电机外壳的散热筋结构、接线盒安装位、底部法兰连接盘的螺栓孔阵列细节，电机通过法兰固定在窑顶的安装支座上，支座采用加厚钢板折弯焊接结构建模，同时还原了支座与窑顶结构之间的连接固定件、横向延伸的安装定位杆结构，保证设备安装后的结构稳定性。动力传递部分采用齿轮齿条啮合传动结构，建模时精准绘制了齿轮的齿形参数、齿条的安装定位结构，还原了动力从电机输出轴传递至下方搅拌主轴的完整传动路径，可直观展示旋转动力的传递逻辑。下方搅拌作业部分，搅拌主轴垂直延伸至干燥窑内部的圆形搅拌腔体内，腔体采用圆筒形结构建模，还原了腔体侧壁的观察口、底部支撑结构细节；主轴末端安装多组径向延伸的搅拌桨叶，桨叶采用红白分色的材质区分，还原了桨叶的安装角度、与主轴的连接固定结构，桨叶旋转过程中可带动窑内气流循环，实现砖瓦坯体的均匀干燥作业。渲染阶段采用紫色渐变背景突出设备主体结构，对不同部件赋予差异化材质：电机部分采用深绿色磨砂工程塑料与银灰色金属材质搭配，安装支座、主轴、传动部件采用哑光不锈钢金属材质，还原金属件的磨砂质感与边缘高光，窑顶砖瓦结构采用分层的砖红色与浅灰色铺装材质，还原窑体的层叠砌筑结构，搅拌桨叶采用亮红色与银白色金属材质形成视觉对比，清晰展示桨叶的分布形态。模型同时还原了设备的安装适配结构，可直观展示设备嵌入窑顶安装的完整状态，清晰呈现各部件之间的装配关系、运动配合逻辑，可用于砖瓦干燥设备的结构展示、作业原理演示、安装指导说明等场景，完整还原了设备从动力输入到搅拌作业输出的全流程结构细节，各部件的装配约束关系符合实际机械设计规范，可直接用于后续的工程出图、运动仿真模拟等工作。
