波兰款小型移动式混凝土搅拌机三维设计

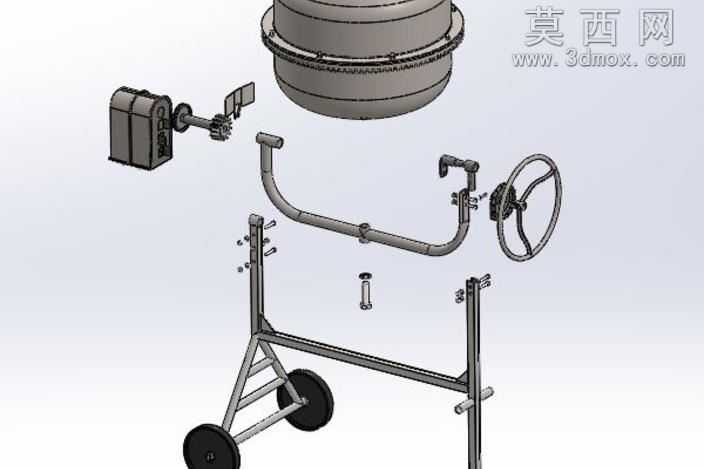

本作品为小型移动式混凝土搅拌机的三维建模设计，整体采用自下而上的装配建模思路完成，先逐一完成搅拌滚筒、支撑机架、行走轮组、手摇转向机构、动力箱体等独立零部件的参数化建模，再通过同轴配合、面重合配合、间隙配合等装配约束完成整机装配，还原真实设备的结构逻辑与运动关系。建模过程中对搅拌滚筒的齿圈结构、筒身滚压成型的环形加强筋做了精细化还原，齿圈的齿形参数按照小型搅拌机的传动比做了匹配设计，筒口的进料翻边、筒底的卸料支撑结构都按照实物比例完成建模，保证结构的合理性。支撑机架采用三角桁架式结构建模，管材的衔接处做了焊接节点的细节处理，既还原了真实机架的受力结构，也通过线条的排布体现出机架的轻量化与承重能力的平衡。行走轮组采用实心橡胶轮搭配金属轮毂的结构建模，轮轴与机架的连接位置做了轴套、固定销的细节设计，还原设备移动时的转动结构逻辑。手摇转向机构包含手轮、蜗杆传动组件、摇臂支撑结构，建模时还原了手轮的辐条造型、握把的防滑结构，以及传动组件和滚筒支撑轴的连接关系，可直观展示手摇控制滚筒翻转卸料的运动原理。动力箱体采用钣金式外壳建模，还原了箱体的散热筋、安装固定脚、与机架连接的减震垫结构，内部预留了电机、减速组件的装配空间，符合小型电动搅拌机的动力布局逻辑。渲染阶段采用哑光金属材质模拟机架、滚筒、手轮的金属质感，橡胶材质还原行走轮的哑光黑质感，动力箱外壳采用磨砂工程塑料材质，通过环境光遮蔽效果突出各部件的结构层次，整体渲染效果写实，清晰展示各部件的装配关系与结构细节。设计过程中充分考虑小型混凝土搅拌机的使用场景，在保证结构还原度的前提下，对非核心的冗余细节做了合理简化，既保证模型的轻量化，也能完整呈现设备的功能结构与设计特点，可用于工程机械结构展示、小型设备原理教学等场景。
