轻量化Sub50g竞速FPV四轴机架结构设计

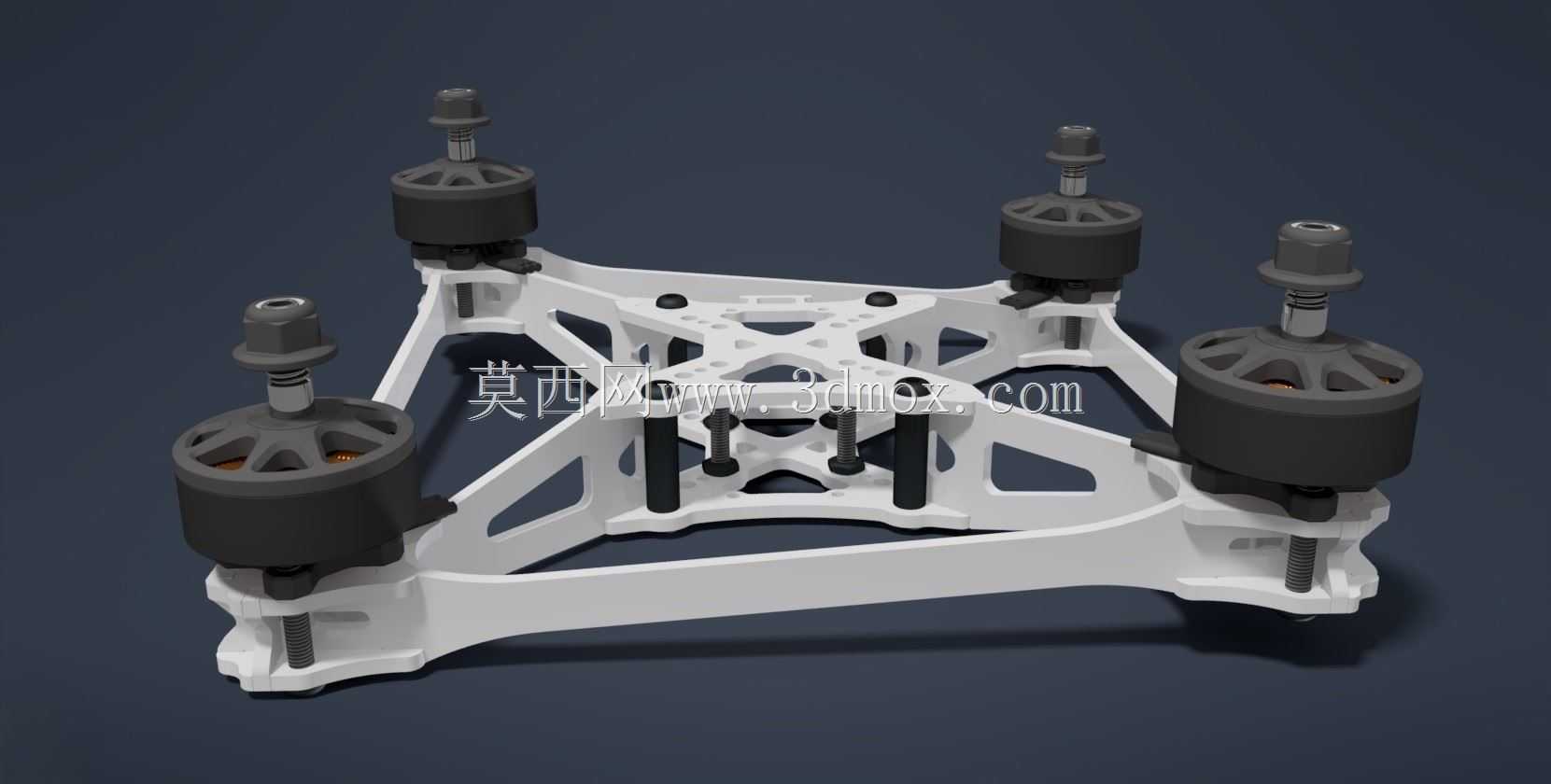

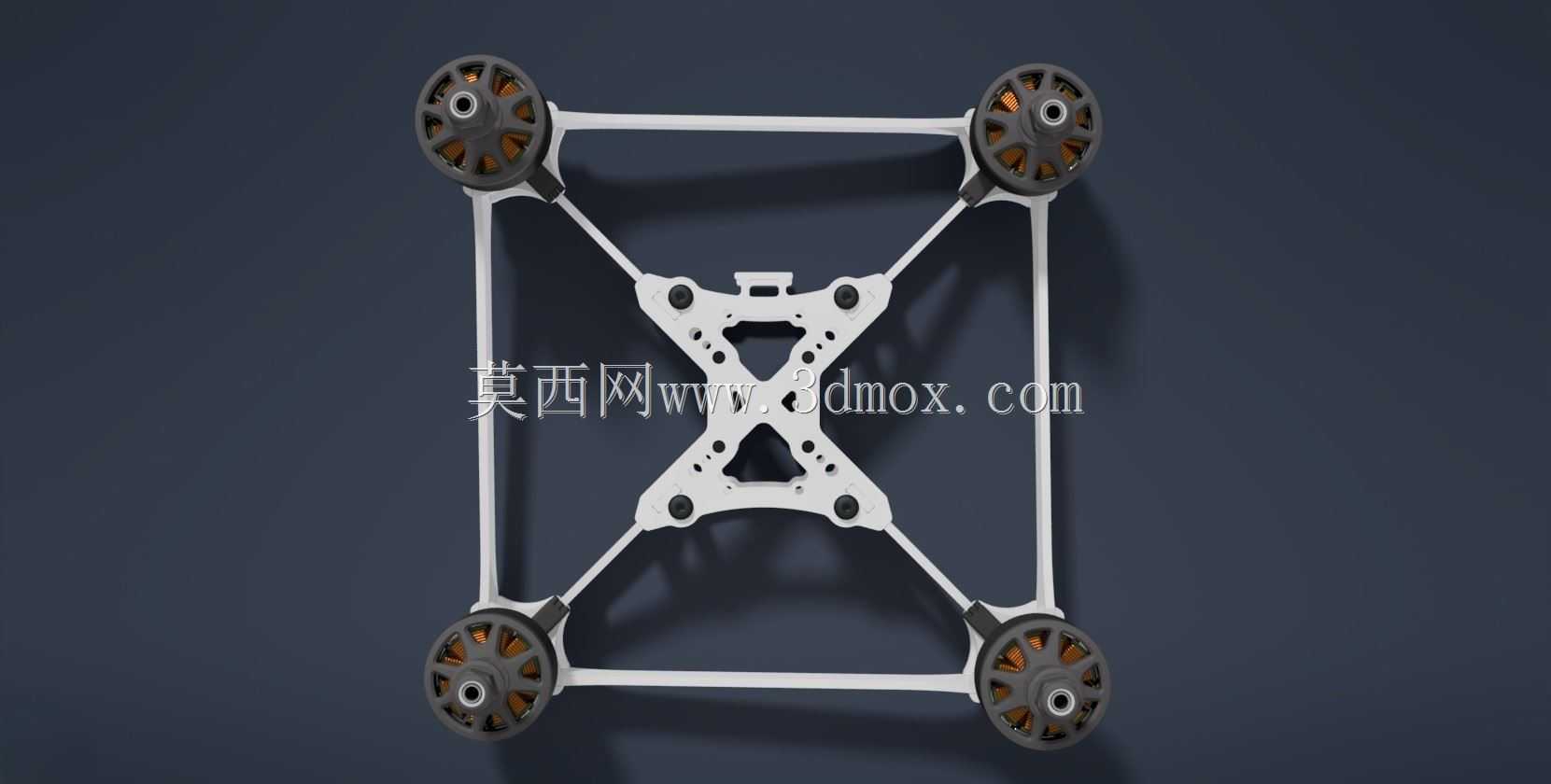

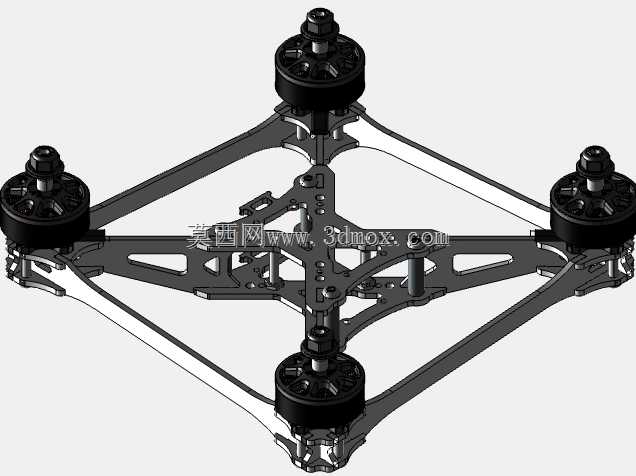

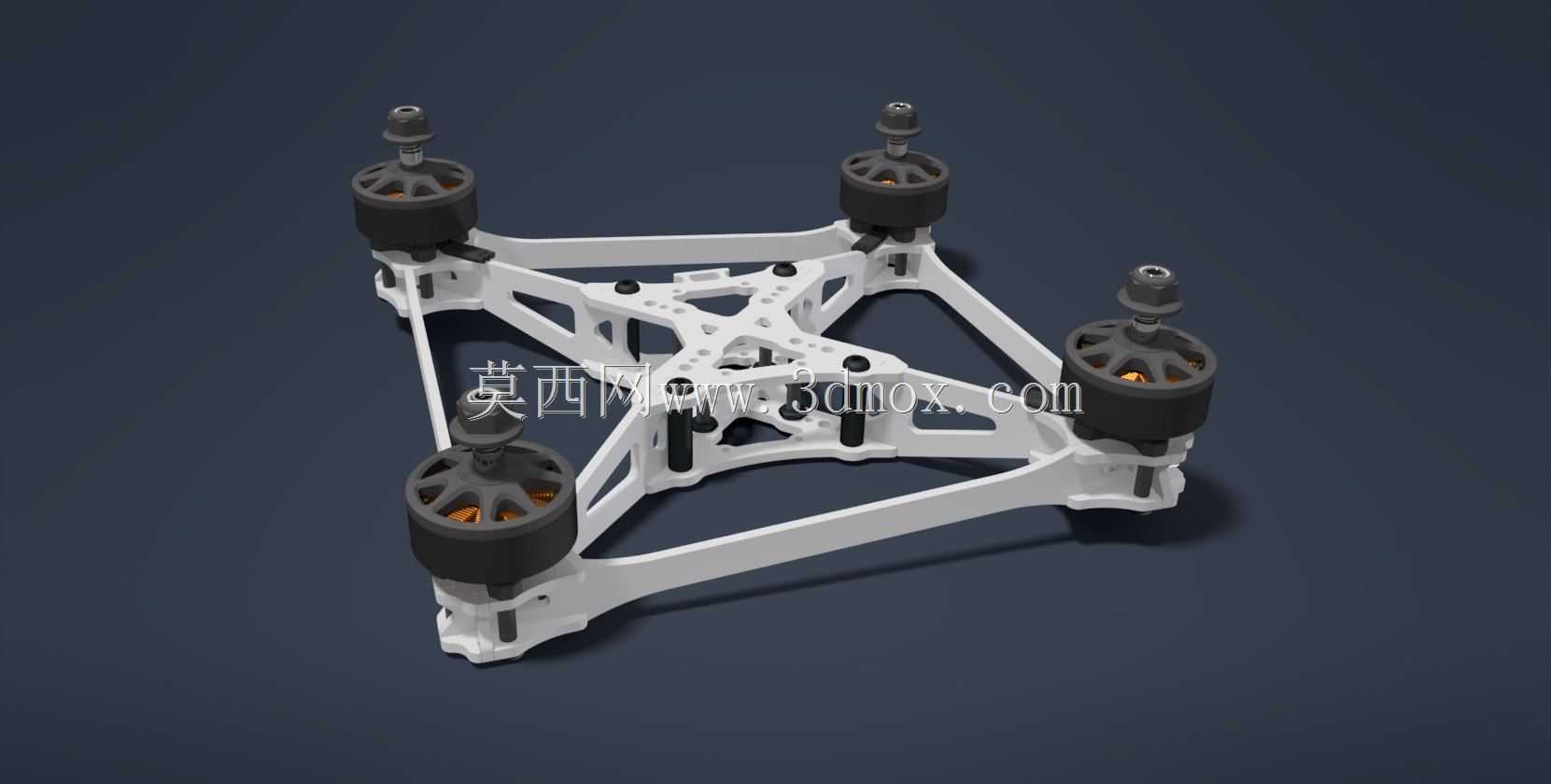

　　中心台区域做了分层镂空设计，预留了飞控、电调、图传、摄像头等核心电子元件的安装空间，不同安装位的孔位按照主流微型FPV电子设备的通用安装尺寸设计，支持20x20、25.5x25.5、30.5x30.5、39.5x16等多种叠装规格的电子设备堆叠安装，层间预留足够的走线间隙，方便电源线、信号线的排布与固定，避免飞行过程中线缆晃动干扰飞控传感器的工作精度。机臂部分采用等强度结构设计，从中心台到臂端的截面厚度逐步过渡，在电机安装位做了局部加厚处理，抵消电机运转时产生的振动传递，臂身的镂空槽沿着受力方向排布，既削减了不必要的结构重量，又不会降低机臂在急加速、急转向、碰撞时的抗弯折强度，2mm厚度的碳臂结构在5.1寸轴距下可支撑最大动力输出下的结构载荷，170mm的轴距设计兼顾了飞行灵活性与姿态稳定性，既可以完成小半径急转弯、翻滚等花式动作，又能在直线竞速时保持足够的姿态可控性。这款四轴机架针对Sub50g级竞速FPV飞行场景开发，核心定位是满足室内小场地竞速、花式freestyle飞行动作的结构承载需求，整体采用镂空式一体臂结构设计，在保证结构刚性的前提下最大限度降低整机自重，适配轻量化无刷动力系统的安装需求。机架采用X型四轴布局，四个机臂从中心安装台向外延伸，臂端预留电机安装孔位，可直接适配DYS SF2207规格无刷电机的安装定位，安装孔位匹配对应电机的固定螺丝间距，无需额外转接件即可完成动力单元的固定。

　　机架的起落支撑结构集成在机臂下端，采用短柱式支撑设计，在降落时可缓冲触地冲击力，避免底部安装的电子元件直接接触地面造成磕碰损伤，支撑柱的安装位与机臂主体采用嵌入式固定，连接强度足以应对日常飞行中的降落冲击，不会出现松脱断裂的问题。从结构设计逻辑来看，这款机架优先平衡了自重、刚性、安装兼容性三个核心指标，针对微型竞速FPV的使用场景做了针对性优化：没有冗余的装饰性结构，所有结构特征都服务于减重、提升刚性、方便设备安装三个核心目标，机臂的镂空形状经过受力仿真优化，在去除非承载区域材料的同时，保证机臂在各个方向的受力强度满足飞行要求，避免飞行过程中出现机臂共振导致的飞行姿态抖动问题。

　　中心台的叠装安装位做了定位凸台设计，电子设备安装时可以快速对齐孔位，降低组装时的对位难度，不同叠装高度的适配设计可以满足不同配置的装机需求，用户可以根据自身的设备选型选择对应的安装层位，合理分配整机的重心位置，让整机重心落在机架中心的理想位置，提升飞行时的操控手感。电机安装位的孔位精度控制在合理公差范围内，保证电机安装后轴体垂直于机臂平面，避免电机安装倾斜导致的飞行姿态偏移、动力输出效率下降问题，安装位周围预留了电机线的走线槽，电机线可以沿着臂身的走线槽排布到中心台区域，既让整机布线更加整洁，又能避免飞行中螺旋桨打到外露线缆的风险。

　　整体结构没有采用复杂的拼接结构，主要结构件采用一体化成型思路，减少了组装时的连接件数量，进一步降低了整机的自重，同时也减少了连接点松动带来的结构隐患，日常维护时只需检查关键连接位的螺丝松紧即可，维护难度较低。对于结构设计从业者而言，这款机架的设计思路体现了微型航空载具结构设计的核心逻辑：在严格的重量限制下，通过结构拓扑优化实现刚性与重量的最优平衡，同时兼顾通用配件的安装兼容性，在有限的空间内合理规划各个功能模块的安装位置，让各个系统的布局更加紧凑合理，最终实现整机飞行性能的提升。
