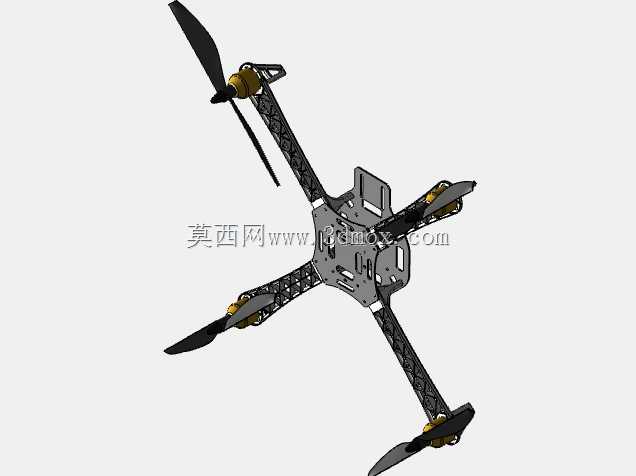

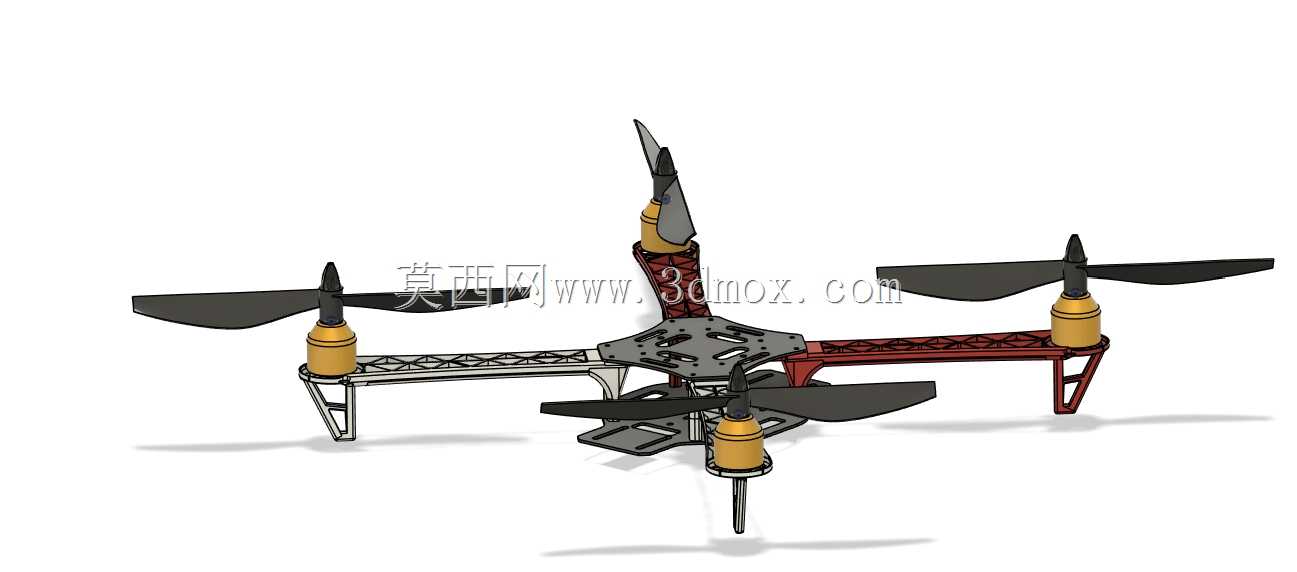

适配Pixhawk2.4.8飞控的F450四轴机架设计

这款四轴飞行器机架的设计，首先围绕消费级与入门级行业应用的实际需求展开，在航空摄影场景中，机架的机臂预留了标准的相机挂载安装孔位，中心板下方留有足够的避空空间，可适配两轴、三轴轻量化云台，不会出现云台转动时与机臂、起落架干涉的问题，日常用于小范围航测、户外航拍素材采集时，机架的振动传递路径经过优化，机臂与中心板的连接位置做了局部加厚，能减少电机转动产生的高频振动传递到云台端，降低画面果冻效应的出现概率。在自主导航教学场景中，机架中心区域的安装位完全匹配Pixhawk2.4.8飞控的安装孔距，不需要额外打孔制作转接板，飞控安装后周边留有足够的接线空间，可方便连接GPS模块、数传天线、电调信号线等配件，适合高校无人机专业、创客团队做二次开发，验证定点悬停、航线规划、自动避障等算法逻辑时，不需要额外调整机架结构就能快速完成硬件搭建。

从功能特性来看，这款机架采用集成PCB板做中心连接结构，替代了传统的分电板加接线的方案，四个机臂的电调电源线可以直接焊接在中心PCB的对应焊盘上，减少了外露接线的数量，既降低了线路杂乱导致的短路风险，也能减轻整体机架的重量，同时PCB板的布线做了等长处理，电源传输的一致性更好，四个电机的供电压差控制在极小范围内，能避免因供电不均导致的电机转速偏差，提升飞行稳定性。机臂采用桁架式镂空结构，在保证结构强度的前提下尽可能去除冗余材料，单根机臂的重量比同尺寸实心机臂降低近40%，同时机臂的截面做了抗扭优化，在电机满油门输出拉力时，机臂的扭转变形量控制在合理区间，不会因为机臂形变导致螺旋桨的推力线偏移，影响飞行姿态控制。起落架采用高脚架设计，离地高度足够，既可以保护下方挂载的云台、电池等配件不会在降落时磕碰地面，也能在非铺装路面起降时减少地面杂物被螺旋桨气流卷起打到机身的概率。

设计思路上，这款机架优先平衡了结构耐用性与模块化属性，四个机臂采用快拆式连接结构，通过螺栓与中心板固定，日常运输时可以快速拆下机臂减小收纳体积，飞行过程中如果单个机臂因为碰撞损坏，不需要更换整个机架，只需要替换对应损坏的机臂即可，降低后期维护成本。结构强度方面，机臂与中心板的连接位置做了嵌入式的限位槽，机臂安装时可以直接卡入限位槽定位，不需要反复调整安装角度，保证四个机臂的安装角度完全一致，螺旋桨的旋转平面处于同一水平面，减少飞行时的姿态修正量，降低动力损耗。材质选择上兼顾了刚性与韧性，正常飞行中的小幅度碰撞、擦碰不会导致机臂断裂，只会产生轻微的弹性形变，外力消失后可以恢复原状，适合新手练习飞行时使用。

从安装边界与尺寸参数来看，这款机架的对角电机轴距为450mm，属于典型的小四轴机架尺寸，适配10寸规格的螺旋桨，螺旋桨安装后桨尖与相邻机臂的安全间隙足够，不会出现打桨的问题。中心板的尺寸为100mm*100mm，除了固定Pixhawk2.4.8飞控之外，剩余的安装空间可以放置电调、电池绑带座、GPS支架等配件，电池安装位位于中心板下方重心位置，适配3S-4S规格的锂电池，绑带固定孔的间距可以适配不同宽度的电池绑带，调整电池位置时可以方便地调整整机重心，保证重心落在四个电机的几何中心位置，提升飞行稳定性。电机安装位适配标准的22系列、23系列无刷电机，安装孔距为16mm/19mm通用孔位，不需要额外打孔就能安装市面上绝大多数同规格的航拍、练习用无刷电机，电调可以固定在机臂的镂空位置，既可以利用飞行时的气流给电调散热，也能缩短电调到电机的接线长度，减少线路损耗。整机安装完成后，不含电池、飞控、云台等配件的裸架重量控制在合理区间，搭配标准动力套装后，起飞重量可以控制在1.2kg-1.5kg范围内，留空时间可以满足日常航拍、教学实验的需求。
