CNC机床用PK140第四轴数控回转台结构

在常规三轴立式加工中心的升级改造场景中，不少车间受限于设备采购预算，无法直接购置全新五轴联动加工设备，此时加装适配的第四轴回转台就成了性价比极高的方案，PK-140这款回转台正是针对这类曲纳式表安装场景开发的轴类拓展部件。从实际加工场景来看，当零件需要完成多面分度钻孔、圆周铣削、曲面联动加工时，传统三轴机床需要多次装夹找正，不仅耗费大量辅助时间，多次装夹带来的定位误差也会直接影响零件最终加工精度，这款回转台接入后可直接与现有CNC系统实现可编程控制，无需额外搭建独立的控制链路，就能完成0.001度级别的精准分度定位，配合原有三轴的进给运动，可实现除安装面外其余五个面的完整加工，大幅减少重复装夹的工序步骤。

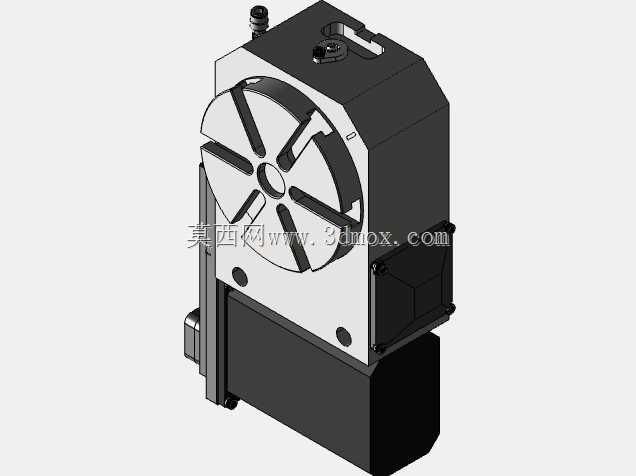

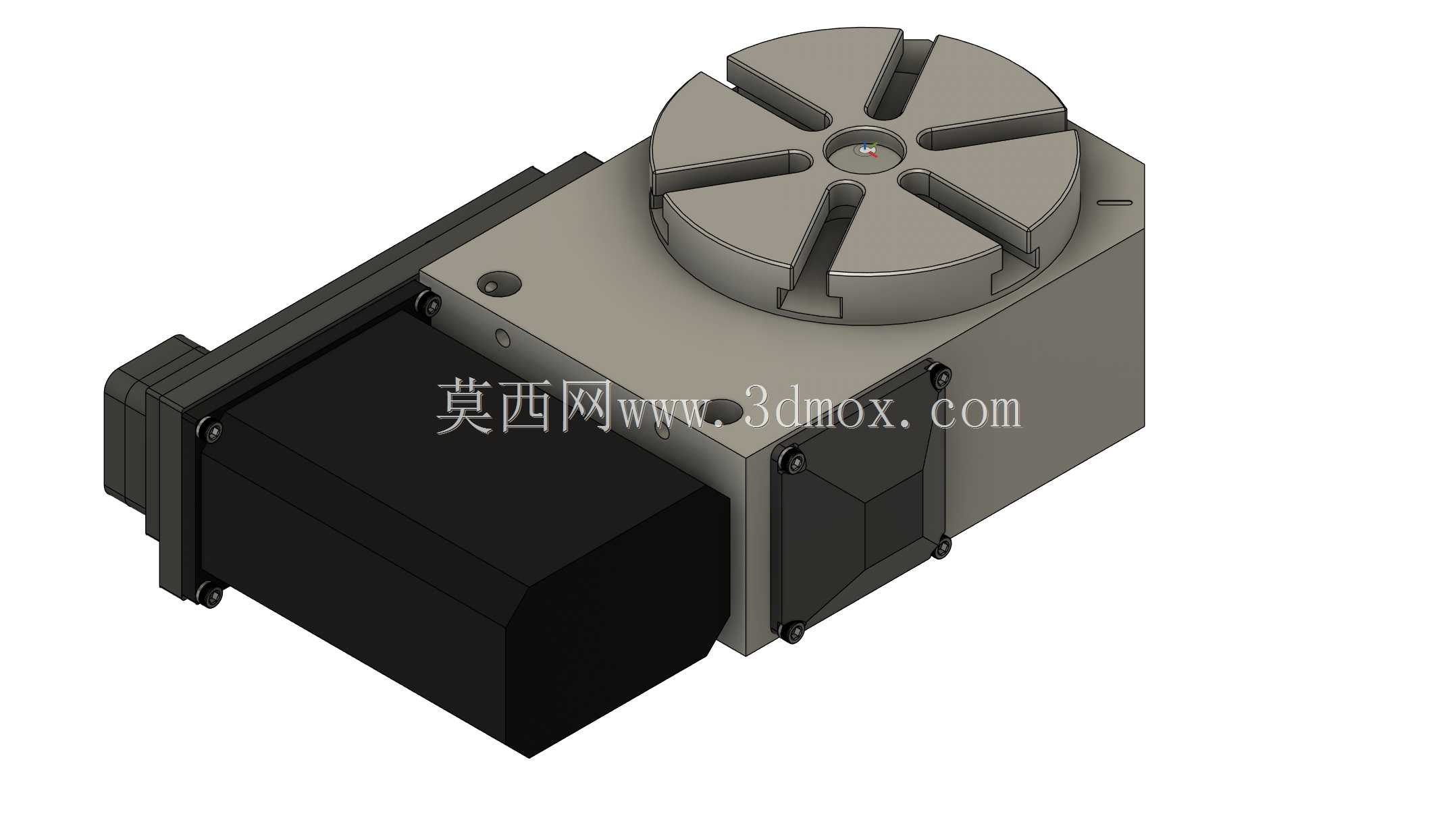

从结构设计逻辑来看，这款转台采用了分体式布局，上部为带标准T型槽的回转工作台面，盘面的放射状T型槽可适配通用的机床压板、夹具，无需定制专用装夹配件就能完成不同外形零件的装夹固定，盘面中心设置有定位基准孔，可与专用夹具的定位销配合实现快速找正，减少装夹时的打表校准时间。下部的驱动单元采用集成式布局，将伺服驱动、减速机构、锁紧机构全部整合在方形箱体内，既减少了外部管线的布置难度，也能避免加工过程中切削液、金属切屑进入传动部件造成磨损。转台的安装基面经过精密磨削处理，可直接固定在曲纳式机床工作台上，安装孔位采用标准化间距设计，适配多数中小型立式加工中心的T型槽间距，不需要对原有工作台进行二次加工改造就能完成安装固定。

从功能特性上看，这款转台的独立旋转桌结构可实现连续回转进给与固定角度分度锁紧两种工作模式，在进行多面孔系加工时，可完成指定角度的锁紧固定，保证切削过程中台面不会出现偏移，锁紧力可覆盖常规钢件、铝合金零件的铣削、钻削加工负载，不会出现切削颤振的问题；在进行曲面类零件联动加工时，可配合机床X/Y/Z轴的进给实现四轴联动插补，完成叶轮、小型凸轮类零件的曲面加工。转台的密封结构采用多重迷宫式密封设计，可阻挡高压切削液、超细金属切屑进入回转支承部位，日常维护仅需定期加注润滑脂即可，不需要频繁拆解更换密封件，适配机加工车间高湿、多金属粉尘的恶劣工作环境。

从安装边界尺寸来看，这款转台的整体外形紧凑，驱动单元的宽度与高度控制在中小型加工中心的行程范围内，安装后不会超出机床Y轴、Z轴的有效行程边界，不会因为加装转台导致原有加工行程被过度占用。工作台面的高度经过优化设计，装夹常规高度的零件后，刀具可轻松到达零件最高加工位置，不需要额外加高刀具长度就能完成加工，避免了刀具悬伸过长带来的刚性下降问题。转台的尾座适配接口采用通用标准设计，可搭配同系列的尾座顶尖实现长轴类零件的两端支撑装夹，拓展加工零件的长度范围，在加工小型轴类、盘类零件时可直接使用盘面装夹，加工长杆类零件时可加装尾座形成支撑结构，覆盖更多类型零件的加工需求。

在实际选型适配过程中，需要注意转台的额定负载与加工零件的重量匹配，这款转台的盘面额定负载适配中小型精密零件加工，不适合重型零件的大余量切削，更适合3C零件、小型精密模具零件、液压阀块类零件的多面加工场景。其传动间隙经过预紧消隙处理，反向间隙控制在机床可补偿范围内，可满足精密零件的分度精度要求，在进行圆周均布孔系加工时，孔位的位置度可稳定控制在0.02mm以内，满足多数通用机械零件、精密五金零件的加工精度要求。
