三爪轴承拆卸拉马工具结构设计

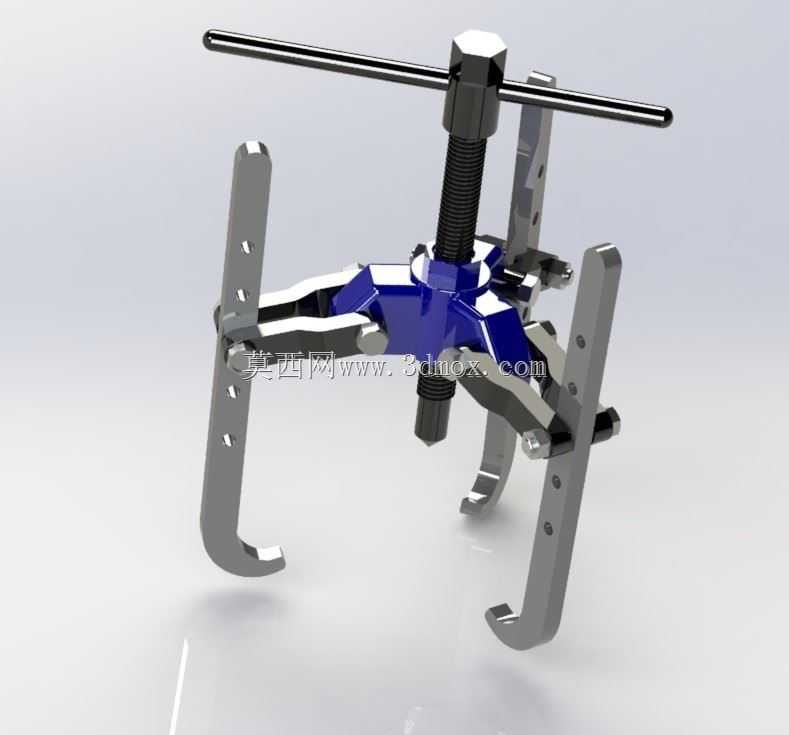

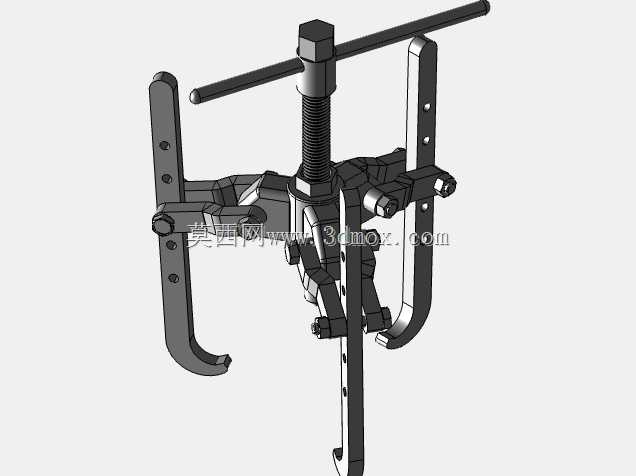

　　在设备维保、产线运维以及机加工车间的日常作业里，过盈配合部件的拆卸一直是占比不低的工作内容，尤其是轴承、传动齿轮、皮带轮这类套设在轴端的零件，过盈量通常在0.02mm到0.15mm区间，硬敲硬撬不仅会损伤轴面、破坏零件配合精度，还容易造成零件崩飞的安全隐患，三爪拉马就是针对这类场景设计的专用拆卸工装。这款三爪拉马的核心受力结构采用中心顶杆配合三爪同步联动的布局，中心顶杆为梯形螺纹传动，梯形螺纹的牙型角为30度，传动效率适中，具备可靠的自锁性能，在施加顶紧力后不会因为作业中的震动出现回松，能稳定维持拆卸拉力，顶杆的端部做了球面硬化处理，作业时顶在轴端中心孔位置，球面结构可以自动找正中心，避免顶偏造成的轴端压痕、爪钩受力不均滑脱的问题。三个拉爪采用120度均布的铰接结构，爪钩的工作段做了阶梯式卡位设计，不同深度的卡槽可以适配不同厚度的被拆卸零件外圈，从薄型的深沟球轴承到厚度较大的传动齿轮，都能找到合适的卡位位置，爪钩的受力面做了直角防滑处理，卡入零件背面后不会因为拉力增大出现滑脱，爪臂上开设的多组调节孔，可以根据被拆卸零件的外径大小调整爪的张开幅度，覆盖从小型仪表轴承到中型减速机输入轴齿轮的拆卸范围，常规适配的轴径范围在10mm到80mm之间，最大拆卸外径可以达到200mm，完全覆盖常规车间里中小型传动部件的拆卸需求。

　　设计过程中重点考虑了受力的均匀性，三爪的铰接点与中心顶杆的轴线处于同一回转平面，施加扭矩时三个爪的拉力差值控制在5%以内，不会出现单爪受力过大造成的零件偏斜、卡滞问题，相比两爪拉马，三爪的结构对圆形零件的包裹性更好，拆卸过程中零件受力均匀，不会因为局部受力过大造成轴承外圈变形、齿轮轮齿崩裂的问题。顶部的加力杆采用穿杆式设计，与顶杆头部的通孔间隙配合，作业时可以根据需要的扭矩大小调整加力杆的伸出长度，需要大拉力时可以在加力杆端部套入加力套管增大力矩，不需要额外搭配专用扳手，普通操作人员就能快速上手。

　　整个拉马的主体结构采用锻造合金钢材质，关键受力部位做了调质处理，表面硬度达到HRC28-32，既有足够的强度承受拆卸拉力，又有一定的韧性，不会因为过载出现脆断，爪钩的卡位部位做了局部淬火，硬度达到HRC40以上，长期使用不会出现卡位磨损、钩头打滑的问题。在实际作业场景中，这款工具可以替代传统的撬棍、锤击拆卸方式，拆卸小型轴承时单人操作就能完成，不需要额外的辅助固定，针对过盈量较大的配合部件，可以在顶杆施加预紧力后，用手锤轻轻敲击被拆卸零件的外圈，配合拉力就能平稳将零件拉出，不会损伤轴的配合面和零件本身。

　　结构设计上没有多余的复杂零件，日常维护只需要定期在梯形螺纹位置涂抹润滑脂，就能保证传动顺畅，铰接部位的间隙控制在0.1mm以内，作业时不会出现明显的晃动，找正精度可以满足精密传动部件的拆卸要求，不会因为拆卸过程造成轴的弯曲变形。安装边界方面，拉马在完全收拢状态下的最小外径为60mm，可以伸入空间比较狭窄的设备腔体内部作业，爪钩的最大勾取深度为120mm，能够适配大部分轴伸端的拆卸空间需求，不需要对周边的管线、护罩做大面积拆除，就能完成部件拆卸作业，大幅缩短设备维保的停机时间。在汽车维修场景中，可以用来拆卸轮毂轴承、发电机皮带轮、变速箱齿轮；在工厂产线维保场景中，可以用来拆卸电机端盖轴承、输送机辊筒轴承、减速机输入轴齿轮；在机加工车间里，还可以用来拆卸卡盘、工装夹具上的过盈配合套类零件，适用场景覆盖了绝大多数涉及过盈配合传动部件拆卸的维保作业。
