法兰式三通管路控制阀结构设计

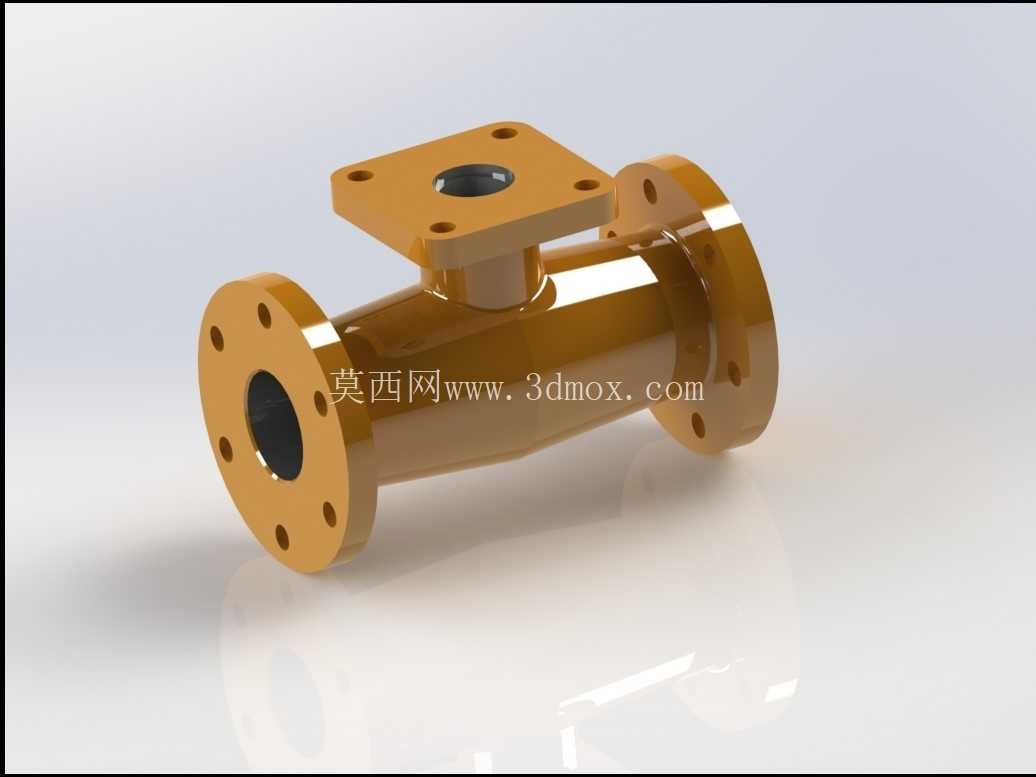

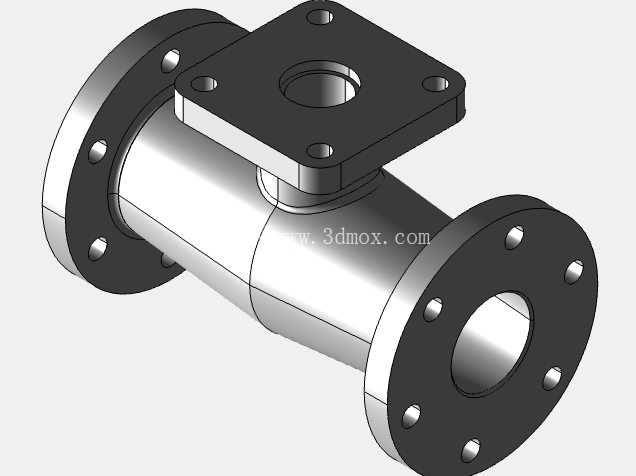

在化工流体输送、集中供热管网、工业循环水系统以及中小型工艺管线的改造项目里，管路分支节点的通断与流向调节一直是现场配管阶段需要反复核对的环节。这款三通式管路控制阀的三维结构，正是围绕这类带顶部执行机构安装位的管线节点搭建，主体采用水平直通流道加顶部竖向接口的三通构型，两端配置带均匀螺栓孔的圆形法兰盘，顶部设置方形安装法兰台，既可以作为管路换向、截流的阀体基体，也能在顶部加装驱动支架、阀杆压盖或者自控执行单元，适配不同压力等级的工业管线布设需求。

从现场安装边界来看，水平方向两端法兰的同轴度是建模阶段优先约束的核心要素，法兰端面预留的密封面凸台与周向分布的螺栓孔，需要和对应公称通径的标准管法兰配对，螺栓孔的节圆直径、孔径以及孔位数量都按照常规管线配对逻辑布置，装配时两端法兰与管线侧法兰对齐后穿入螺栓紧固，密封面间加装垫片即可完成承压密封。顶部的方形法兰台四个角位预留安装通孔，台面中心的开孔与阀体内部竖向腔室贯通，这个接口既可以用来安装阀盖、填料函组件，也可以作为驱动装置的对接基准，方形台面的边长、孔位间距都留出了足够的安装操作空间，避免现场紧固螺栓时和水平段法兰、外部管线保温层发生干涉。

结构设计思路上，阀体主体的水平流道做了等径过渡处理，介质从一端法兰进入腔体后，可沿直通方向流向另一端，也可通过顶部竖向接口完成分流、合流或者截流控制，腔体内部的转角位置做了圆滑壁厚过渡，没有出现尖锐的应力集中棱边，这种处理方式在铸造或者锻造成型时，能有效减少铸件缩孔、壁厚不均的缺陷，承压工况下也能降低流体冲刷带来的局部磨损。阀体外部的轮廓在流道交汇的位置做了局部加厚补强，对应内部介质压力作用下的高应力区域，外部补强段的厚度平滑向两端法兰、顶部法兰台延伸，整体外形没有突兀的凸台，外表面的涂装施工和后期保温包覆都更便于操作。

实际选型配管时，首先要确认水平两端法兰的对接尺寸和现场管线的公称通径、压力等级匹配，法兰端面的密封面形式要和管线侧的垫片类型对应，避免出现密封面不匹配导致的渗漏。顶部方形安装台的孔位间距需要和拟选用的驱动支架或者阀盖组件尺寸核对，若选配气动、电动执行机构，还要预留执行机构的竖向安装空间，保证阀杆升降或者旋转动作时不会和上方管线、桥架发生碰撞。阀体的整体长度要在管线排布阶段提前纳入管段尺寸核算，两端法兰的螺栓紧固操作空间需要在阀体两侧留出足够的扳手活动距离，若管线布置在靠墙或者设备旁的狭窄位置，要提前核对法兰孔位的朝向，避免螺栓穿装时没有操作空间。

功能特性层面，这种三通构型的阀体相比普通两通截止阀，在需要支路分流或者两路介质合流的工位，可以省去额外的三通管件加单独阀门的组合配管，减少了两处法兰连接节点，也就相应降低了管路的渗漏点数量，整个阀组的安装占空长度更短，在空间紧凑的工艺管廊、设备夹层管线布设场景下优势明显。阀体的流道内壁过渡平顺，介质流经交汇腔体时的局部阻力更小，不容易在转角位置积存介质残渣，用于输送带少量颗粒的循环水、低粘度工艺流体时，腔体内部的淤积风险更低。顶部的方形安装台相比圆形法兰，执行机构支架安装时的防转定位更方便，四个角的螺栓受力对称，驱动部件运行时的支架稳定性更好。建模过程中所有配合面的装配间隙、法兰厚度、腔体壁厚都按照承压阀门的常规设计逻辑做了参数化约束，后续调整公称通径、压力等级时，只需要同步驱动法兰孔位、流道内径、壁厚参数即可衍生出同系列不同规格的阀体结构，能够直接用于方案阶段的管线干涉校验、阀组布置模拟以及加工前的结构核对。
