紧凑型机床用带式油水分离撇油装置

做了快十年机床辅具设计，见过太多客户因为切削液浮油问题头疼——夏天乳化液发臭、刀具寿命骤降、工件表面残留油斑，其实很多时候只需要一台适配安装空间的小型撇油装置就能解决大半问题，这次做的这款紧凑型撇油装置，就是专门针对小型车床、桌面铣床、小型加工中心这类设备冷却水箱空间局促的痛点开发的。

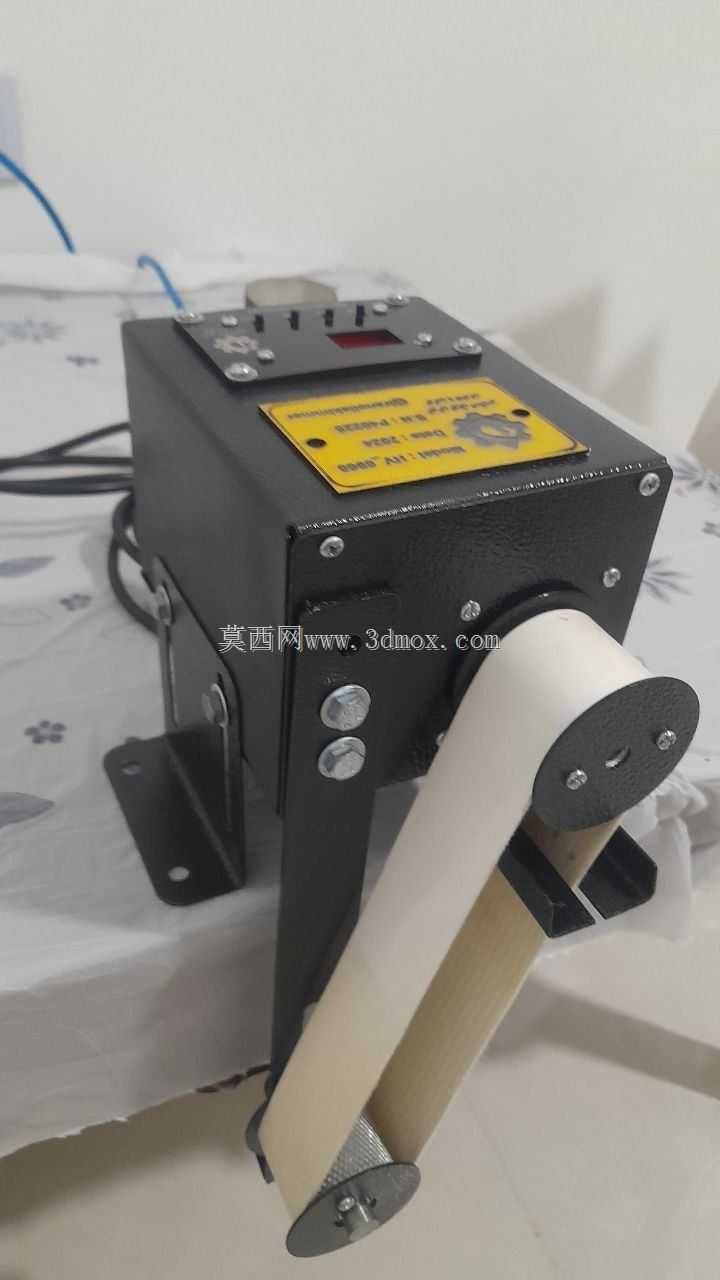

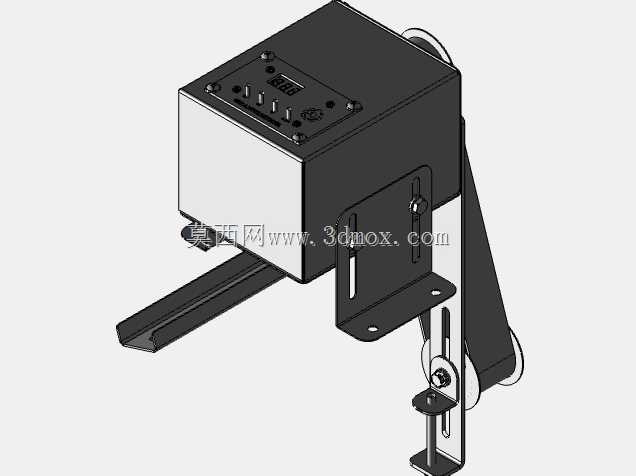

先从安装边界说起，这款装置的主体控制盒采用120mm×80mm×60mm的冷轧钢板折弯焊接壳体，表面做哑光黑喷塑处理，耐切削液腐蚀，底部的安装支架采用2mm厚304不锈钢冲压成型，预留的两个长圆孔安装孔位可以适配100-140mm间距的水箱侧壁安装，不需要对现有水箱做大规模改造，只需要在水箱侧壁开两个M6的固定孔，将撇油带的下垂端伸入水箱液面以下50-80mm即可完成安装，整体安装突出水箱侧壁的尺寸不超过150mm，不会和机床的排屑器、水管路产生干涉，特别适合那种水箱侧面预留空间不足的小型设备。

结构设计上没有采用市面上常见的外置电机裸露的结构，而是将驱动减速电机完全内置在控制盒内部，驱动轮采用耐油橡胶材质，和不锈钢压轮配合夹紧环形撇油带，靠摩擦力带动撇油带循环运转，刮油板采用贴合撇油带弧度的聚氨酯刮片，角度调整到32度，既能把撇油带上粘附的浮油彻底刮下，又不会因为压力过大磨损撇油带，刮下来的废油顺着集油槽直接流入侧面的排油嘴，可以外接废油收集桶，不需要人工频繁清理。控制部分做了极简设计，盒体顶部只有一个运行状态指示灯和一个薄膜式启动停止按键，内置的定时模块可以设置运行10分钟停止30分钟的循环模式，不需要24小时连续运转，能有效延长撇油带和电机的使用寿命，供电采用220V两线接线，不需要额外接控制线，直接接机床的照明回路就能同步启停。

实际应用场景里，这款撇油器特别适合单台小型机床的冷却液独立净化，不像大型集中式撇油系统需要铺设管路，单台设备独立安装独立维护，换液的时候也可以快速拆卸转移。在小型五金加工厂的桌面车床、教学实训用的小型铣床、眼镜加工行业的精雕机冷却水箱上都能适配，它的处理量不大，每小时大概能分离1-2L浮油，刚好匹配单台小型设备每天产生的浮油量，不会因为处理量过大把切削液的有效成分一起刮走。设计的时候特意考虑了切削液里的铁屑问题，撇油带采用耐油耐磨的特种橡胶材质，表面做了微纹理处理，既能粘附浮油，又不会挂住细小铁屑，刮油板的位置特意做了避让，就算有少量铁屑带到刮油位置，也会顺着斜面掉回水箱，不会卡在刮油板和撇油带之间造成磨损。

很多人觉得撇油装置是可有可无的辅件，实际上在小型加工场景里，冷却水箱里的浮油如果不及时清理，会隔绝空气造成厌氧菌大量繁殖，切削液一周就会发臭变质，不仅换液成本高，挥发的异味还会影响车间操作环境，浮油混在切削液里喷到工件表面，还会造成后续清洗困难，甚至影响表面处理的附着力。这款紧凑型撇油器的设计思路就是做最小的改动、占最小的空间，解决最实际的浮油问题，没有多余的花哨功能，所有结构都围绕可靠、易安装、免维护来做，比如内置的减速电机采用含油轴承，连续运行寿命不低于8000小时，日常使用只需要每3个月检查一次撇油带的磨损情况，不需要做额外的润滑保养。安装的时候需要注意，撇油带的下垂长度要根据水箱液面高度调整，保持撇油带底部距离水箱底部20mm以上，避免吸到沉积在水箱底部的油泥，集油槽的排油嘴要保持向下倾斜5度以上，保证刮下来的废油能顺利流出，不会积在集油槽里溢出。从建模的角度来说，这个装置的所有钣金件都做了折弯止裂槽设计，焊接位置都预留了焊接收缩余量，安装孔位的公差按照IT12级设计，普通的钣金加工厂不需要高精度设备就能加工生产，所有标准件都采用市面上通用的M3、M4内六角螺丝，后期维护更换配件非常方便，不需要找原厂定制特殊配件。
