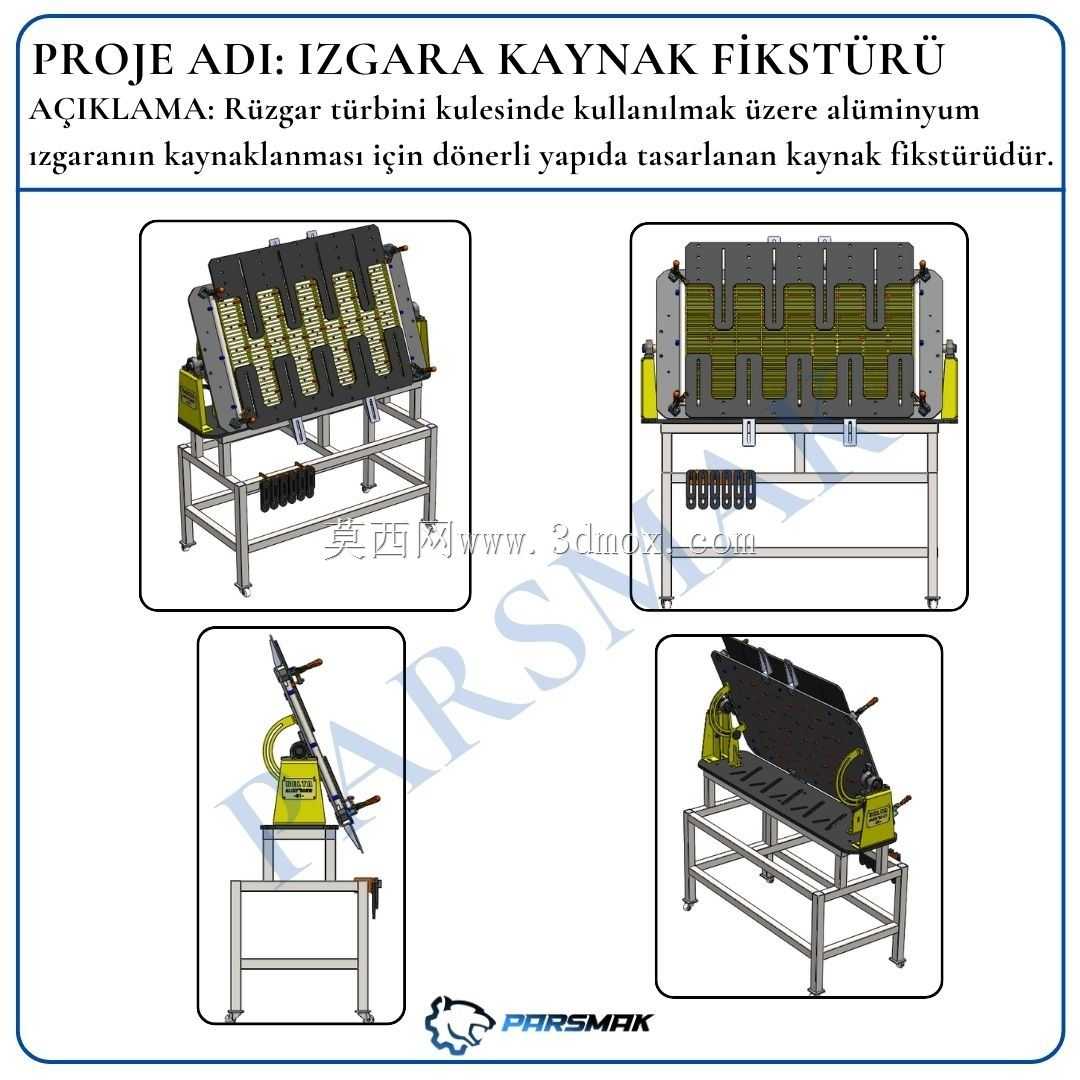

可翻转铝格栅焊接定位工装结构

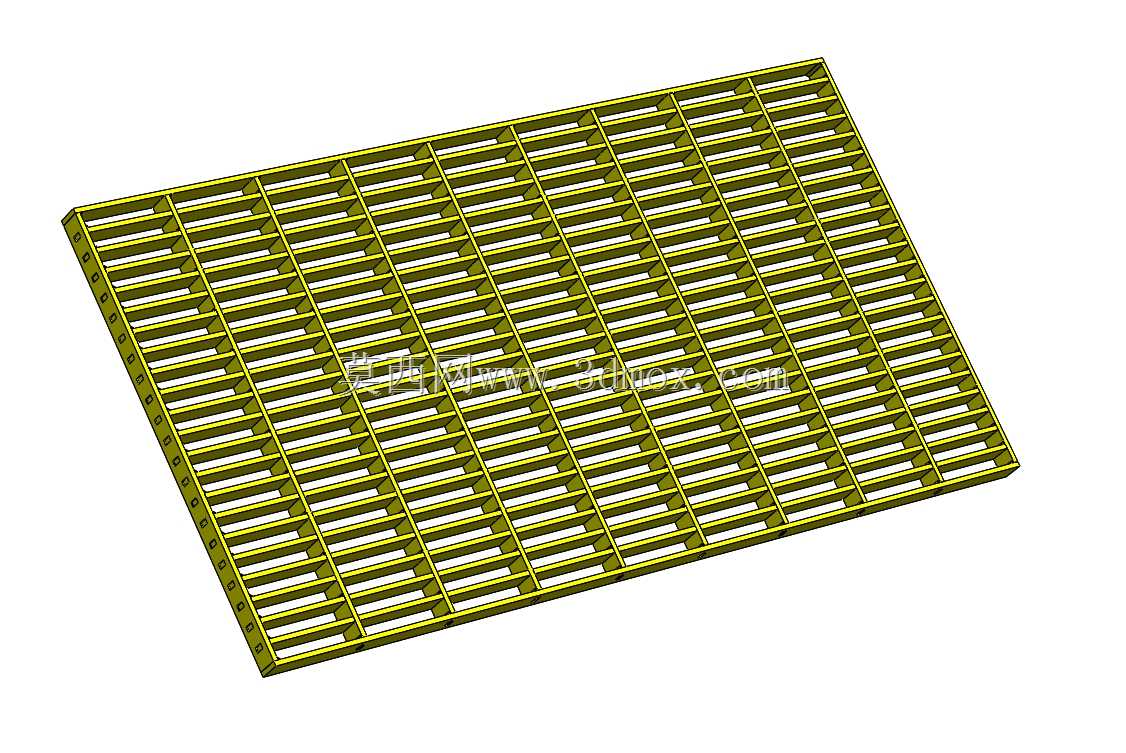

　　在铝制格栅构件的批量焊接加工场景中，这类带翻转结构的定位夹具是保障焊缝一致性、降低焊工操作强度的核心工艺装备，区别于通用焊接平台，它针对铝格栅的栅条排布规律做了专属的定位型面设计，能同时完成多组栅条与外框的装夹定位，避免焊接过程中构件移位导致的栅格间距不均、整体翘曲变形问题。整套工装采用方管焊接机架作为承载基础，机架底部配置可调脚杯，可在车间水泥地面上快速调平，抵消地面不平整带来的工装倾斜问题，机架的整体宽度控制在1.8米左右，深度约1.2米，常规车间通道即可满足转运与安装需求，不需要额外预留过大的操作空间。

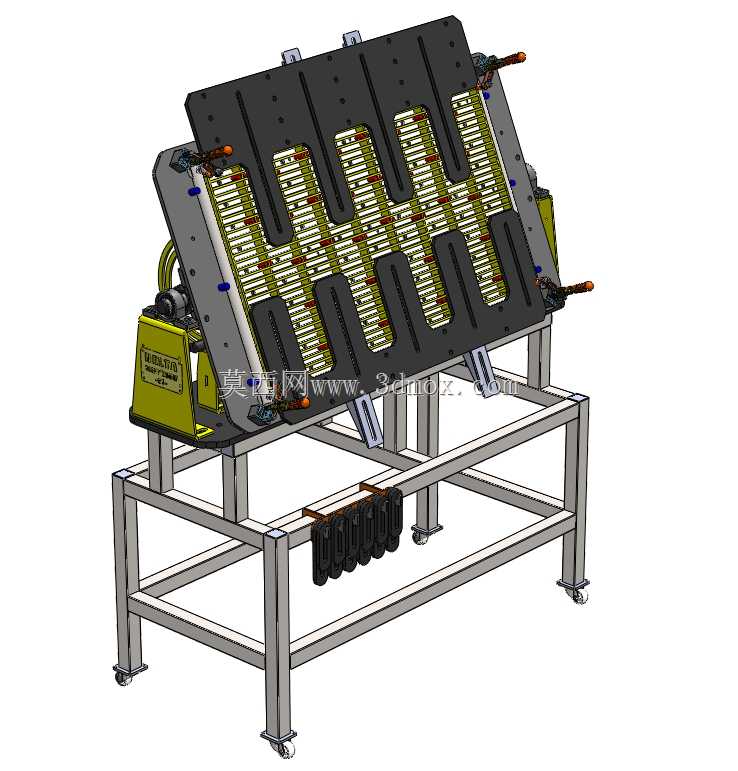

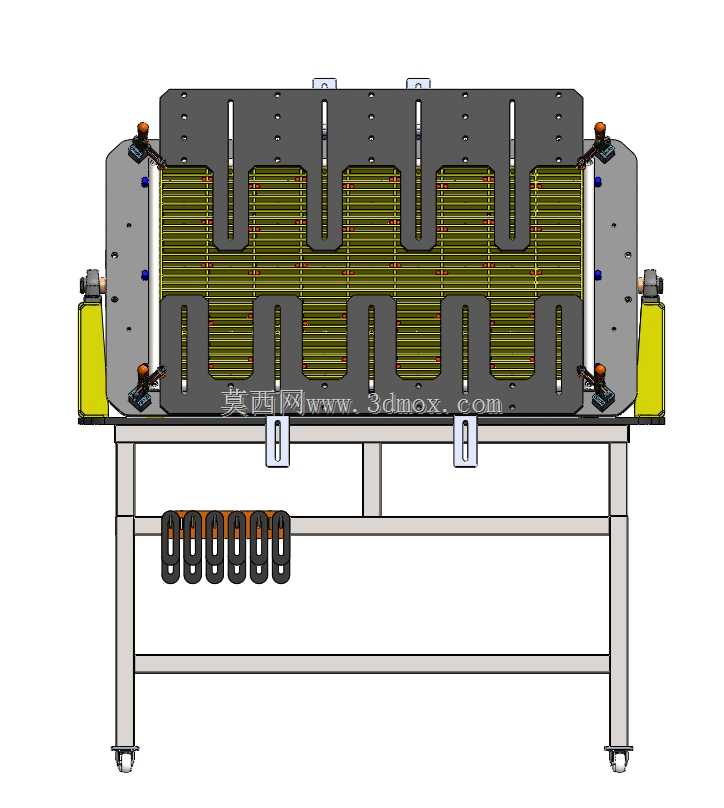

　　上部的装夹工作台通过两侧的铰接回转座与机架连接，可根据焊接工位的操作需求在0到60度范围内倾斜锁定，焊工不需要长期弯腰俯身作业，焊接不同位置的焊缝时，只需要扳动锁紧手柄调整工作台倾角，就能让焊缝处于便于施焊的平焊位置，大幅降低仰焊、立焊带来的操作难度与焊接缺陷概率。工作台面采用加厚钢板加工而成，上面按照铝格栅的栅条走向加工了对应的定位槽与快速夹钳安装位，定位槽的宽度与铝栅条的厚度做了小间隙配合，间隙控制在0.15mm以内，既能保证栅条顺利放入定位，又不会因为间隙过大导致焊接后栅条歪斜，每一条定位槽旁都配置了卧式快速夹钳，装夹时只需要扳动夹钳手柄就能完成单根栅条的压紧，不需要逐个拧动螺栓紧固，单批次工件的装夹时间相比传统螺栓压紧方式能缩短60%以上。

　　工作台两侧还配置了可调式限位挡块，用于铝格栅外框的定位，挡块位置可根据不同规格格栅的外框尺寸做前后调整，适配一定尺寸范围内的铝格栅焊接需求，不需要更换整个工作台面。在工作台的下方还设置了走线拖链，焊接回路的电缆、气动夹钳的气管都可以收纳在拖链内，避免工作台翻转过程中管线拉扯磨损，提升工装长期使用的可靠性。整套工装的设计思路围绕铝格栅焊接的工艺痛点展开：铝材质导热快、焊接变形量大，传统装夹方式压紧点少，焊接后容易出现栅格变形超差，这套工装通过密布的定位槽与多点位夹钳，在栅条的全长范围内都提供均匀的压紧力，焊接过程中能有效限制铝构件的热变形，同时翻转结构让所有焊缝都能处于最佳施焊角度，减少焊工的无效动作，提升批量焊接的加工效率与成品合格率。

　　工装的铰接回转部位采用带自润滑轴承的销轴结构，长期翻转使用也不会出现卡顿、磨损松旷的问题，锁紧机构采用偏心凸轮式锁紧，调整到目标角度后扳动手柄即可完成可靠锁定，承受焊接过程中的敲击、工件放置的冲击力也不会出现角度偏移。
