薄板折弯成型工装夹具结构设计

这套折弯工装主要面向小批量薄板钣金件的折弯工序，适配常规手动压力机、小吨位冲床的安装接口，可直接固定在设备工作台面完成薄金属板的90度及常规角度折弯作业，在五金加工、电子结构件生产、小型钣金作坊的日常加工场景中适配性极强，尤其适合多品种小批量的薄板折弯需求，无需更换整套模具即可完成一定范围内不同宽度板材的折弯加工。

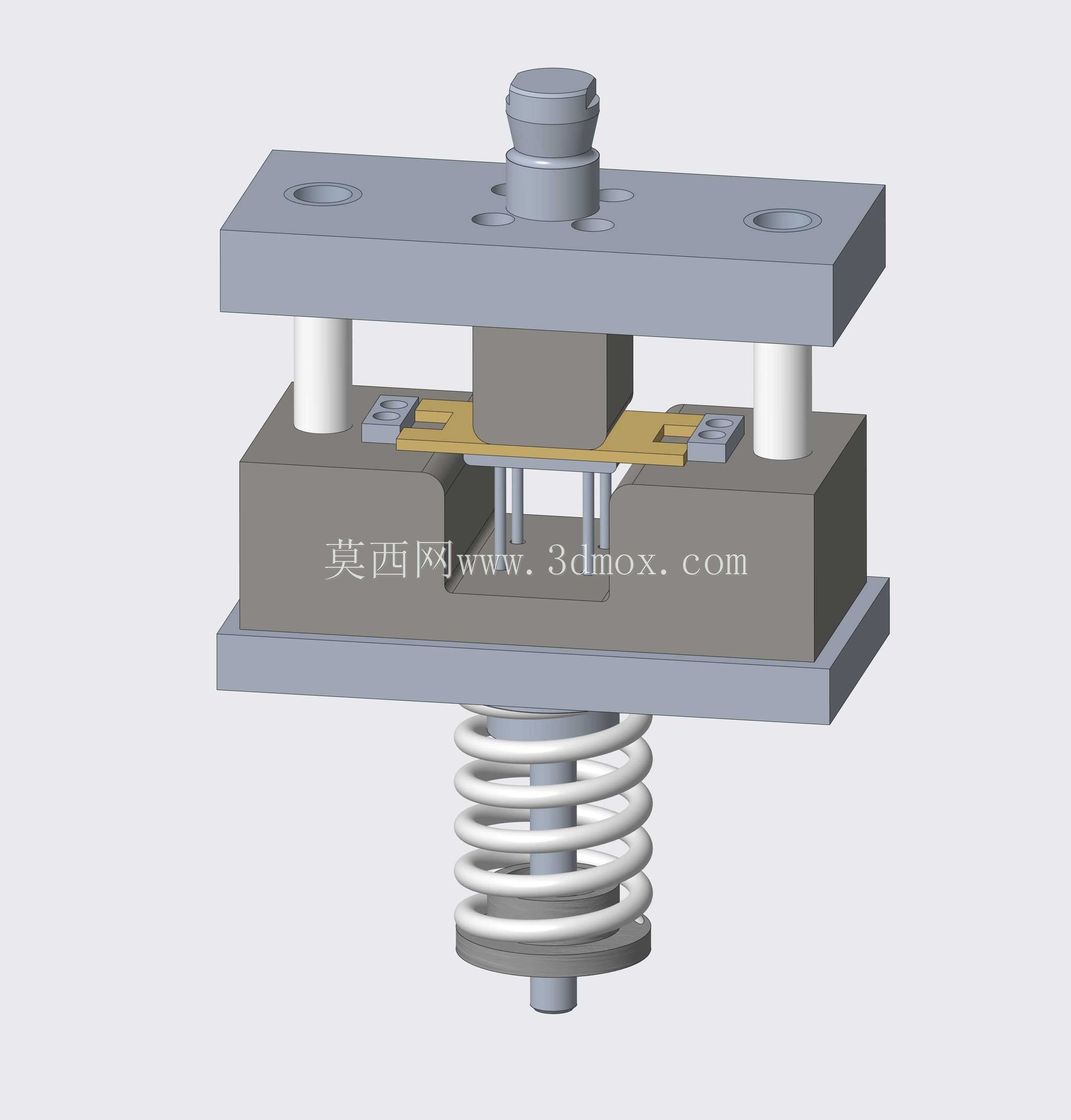

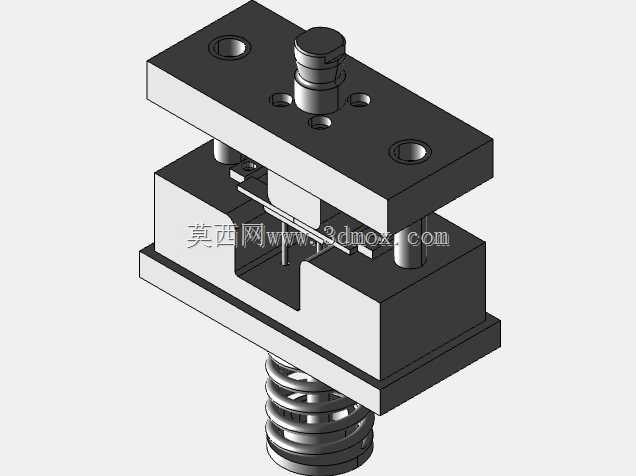

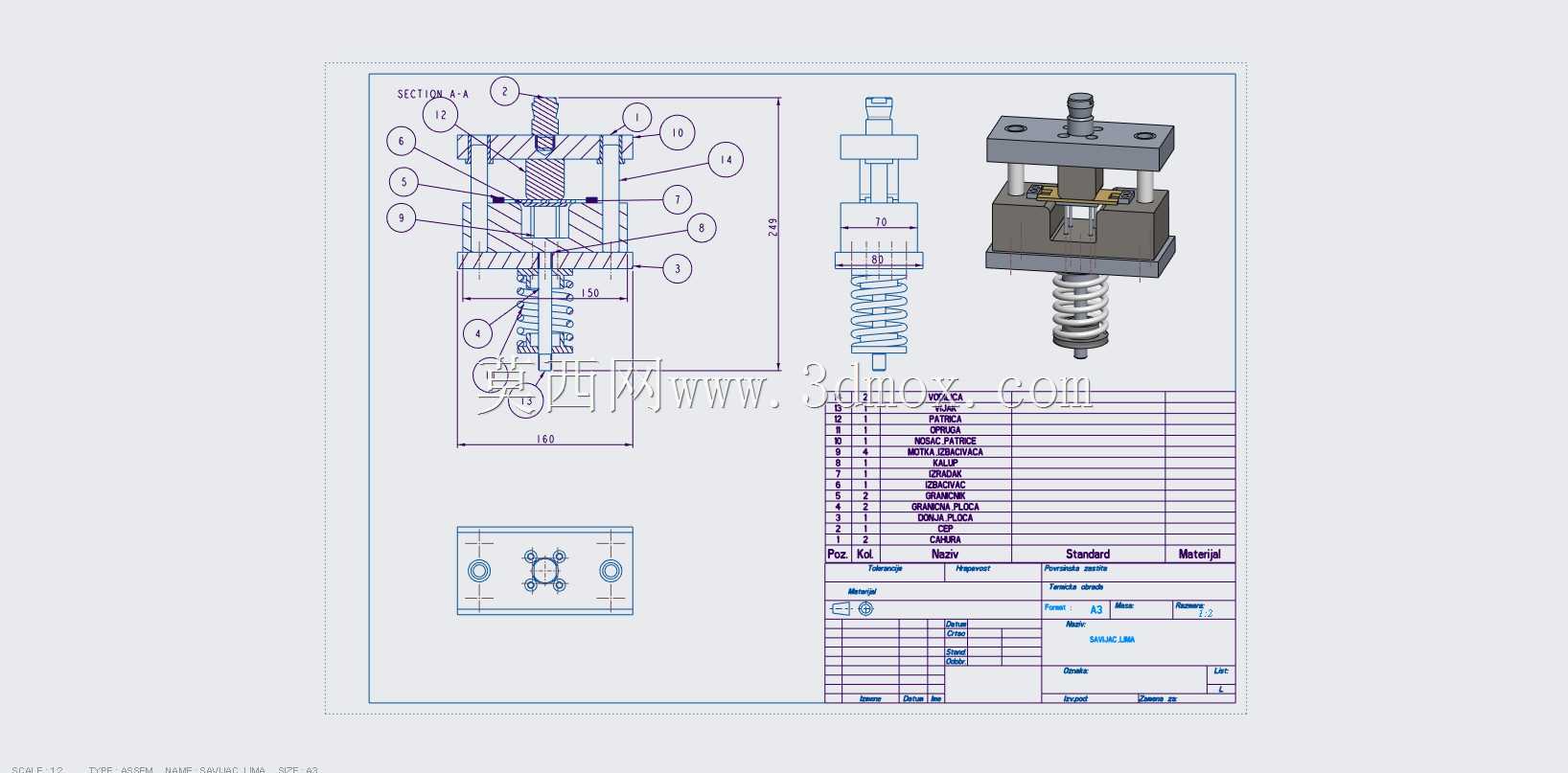

从结构组成来看，整套工装分为上模安装座、折弯凸模、下模定位座、板材定位块、复位弹簧组件、导向立柱几个核心部分。上模安装座预留了标准的设备模柄接口，可直接插入压力机滑块的模柄孔完成锁紧固定，安装座上加工的两个沉头孔可额外加装螺栓完成二次紧固，避免大吨位冲压时模柄打滑移位。上下模之间设置了两根对称布置的导向立柱，合模过程中导向柱先于凸模进入下模的导向套，保证凸模下行过程中无侧向偏移，避免折弯角度出现偏差、凸模啃伤下模刃口的问题。

下模座上设置了可调节的定位挡块，挡块通过腰型孔固定在下模座平面，加工前可根据板材折弯边的尺寸要求调整挡块位置，拧紧锁紧螺丝即可完成定位，操作人员送料时只需将板材边缘抵靠在挡块上，即可保证每一件工件的折弯尺寸一致，减少反复测量的辅助时间。凸模的折弯刃口做了R0.5的圆角处理，避免硬接触划伤板材表面，同时减少折弯处的应力集中，防止板材折弯处出现裂纹，下模的折弯凹模槽口根据常用薄板厚度设置了合理的开口宽度，适配0.5-2mm厚度的冷轧钢板、铝板、铜板等常见钣金材料的折弯需求。

复位弹簧组件布置在下模座的中心位置，凸模下行完成折弯后，压力机滑块回程时，弹簧的弹力可推动上模座沿着导向柱复位，无需操作人员手动撬开模具取件，大幅提升取件效率，同时避免合模状态下工件卡在模腔里的问题。整套工装的安装边界尺寸控制在200mm*120mm*180mm范围内，整体重量较轻，单人即可完成安装拆卸，不需要额外的吊装设备，适配多数小型加工车间的设备安装条件。

设计过程中重点考虑了工装的耐用性与易维护性，所有与板材接触的刃口部位都采用了淬火处理，硬度达到HRC55-60，长期使用不易出现磨损、塌角的问题，导向柱与导向套之间预留了合理的配合间隙，日常维护只需定期涂抹润滑脂即可保证顺畅滑动，无需复杂的保养流程。针对小批量加工中常见的板材公差问题，凸模与上模安装座之间设置了微调垫片，可通过增减垫片厚度调整凸模的下行深度，补偿不同批次板材的厚度差，保证折弯角度稳定在公差范围内。

实际使用过程中，操作人员只需将待折弯板材放置在下模平面，抵靠定位挡块后启动设备，滑块带动上模下行，凸模接触板材后沿着凹模槽口将板材压弯至设定角度，滑块回程后弹簧自动顶起上模，即可取出完成折弯的工件，整个作业循环耗时短，对操作人员的技能要求较低，新员工经过简单培训即可上手操作，相比手工折弯的方式，折弯角度一致性更好，折弯处的平面度更高，不会出现手工折弯常见的折痕歪斜、角度不均的问题。

在结构细节处理上，上下模座的边缘都做了倒角处理，避免安装操作时划伤操作人员，定位挡块的接触端面做了平面度研磨，保证板材定位时无间隙，减少尺寸误差。弹簧的选型经过刚度校核，既保证复位时的弹力足够顶起上模总成，又不会因为刚度过大导致合模时需要额外的压力，适配小吨位压力机的出力范围。导向柱的长度经过精确计算，保证开模状态下导向柱仍有足够长度留在导向套内，不会出现导向脱开的问题，合模过程中全程保持导向约束，提升工装的运行稳定性。
