750公斤级金属卷材自动开卷设备结构

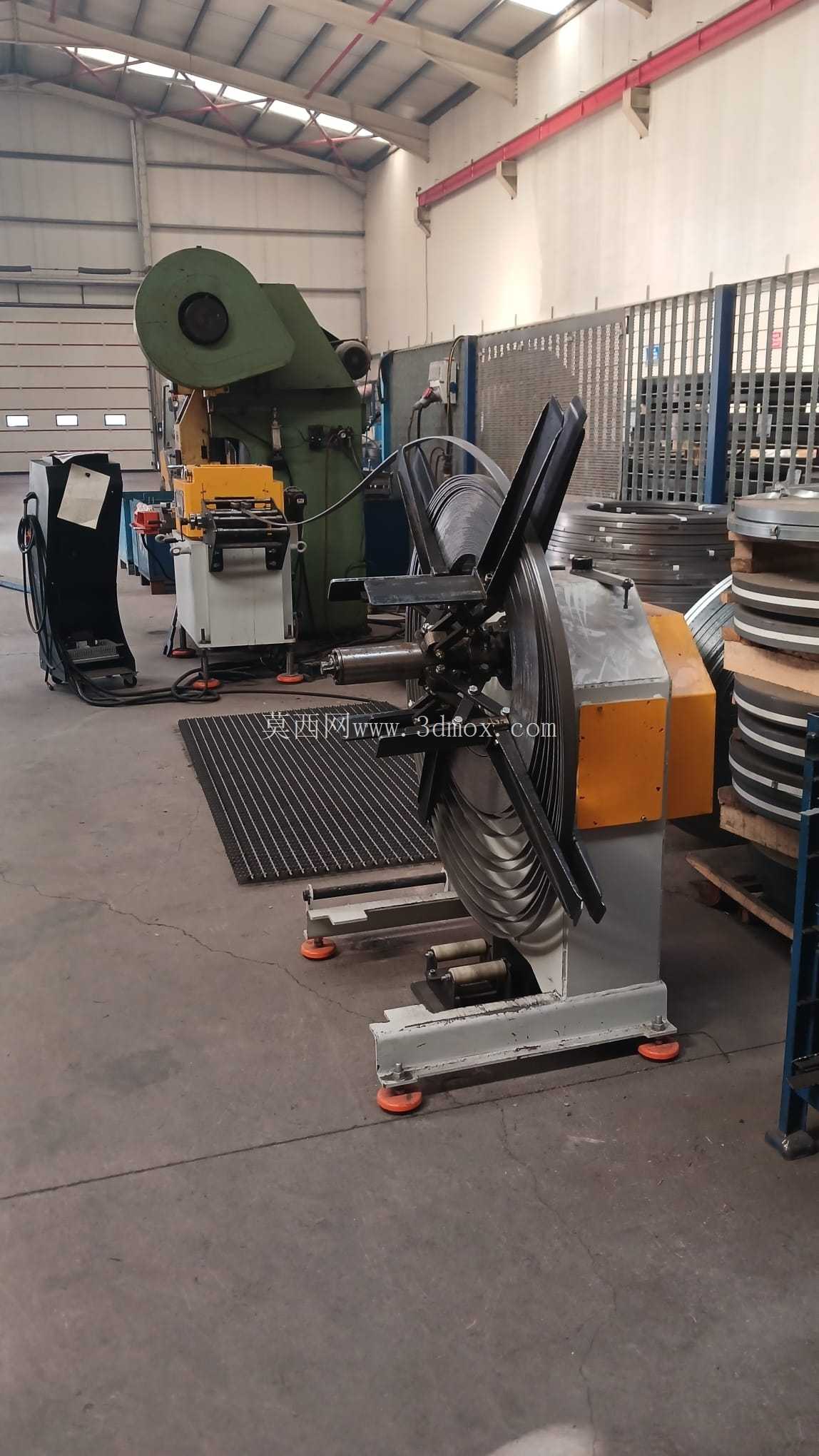

在冲压、钣金连续加工的生产现场，卷材开卷是整条产线的起始工位，其运行稳定性直接决定后续校平、送料、冲压工序的节拍连贯性，不少中小规格冲压产线常因开卷设备张力控制失当、卷材支撑刚度不足，出现带材跑偏、料卷松垮下坠、送料速度与后续工位不匹配的问题，轻则造成带材表面划伤、料边褶皱产生废料，重则触发产线急停，打乱整班生产计划。这款针对750公斤级金属卷设计的机械式开卷结构，正是瞄准中小吨位卷材连续加工场景开发，适配冷轧钢带、镀锌卷、薄铝板等常见冲压用卷材的上料开卷需求，可直接对接后续伺服送料机、校平机构成完整卷材加工前段单元，广泛覆盖五金冲压、家电钣金、汽车小件冲压等生产场景的开卷工序需求。

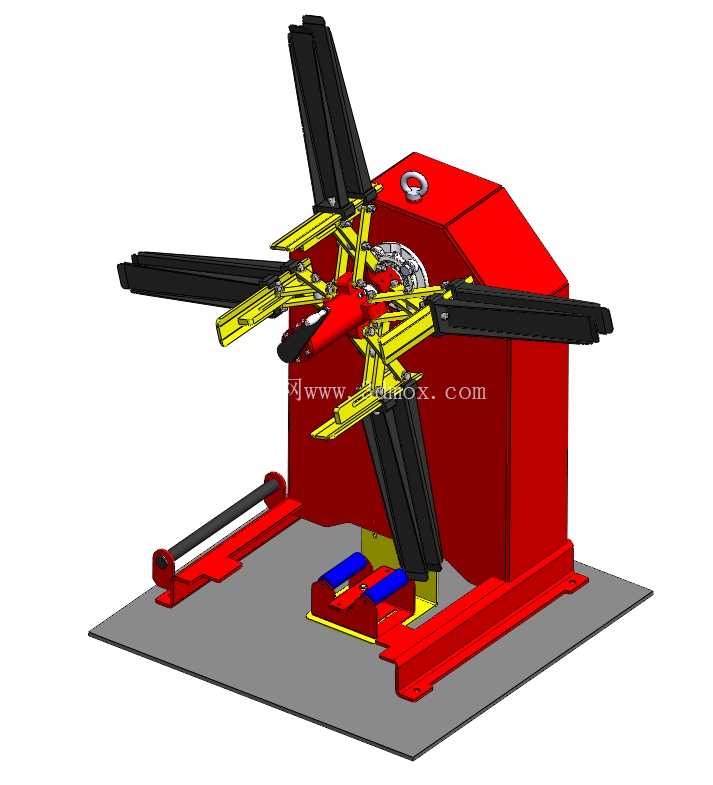

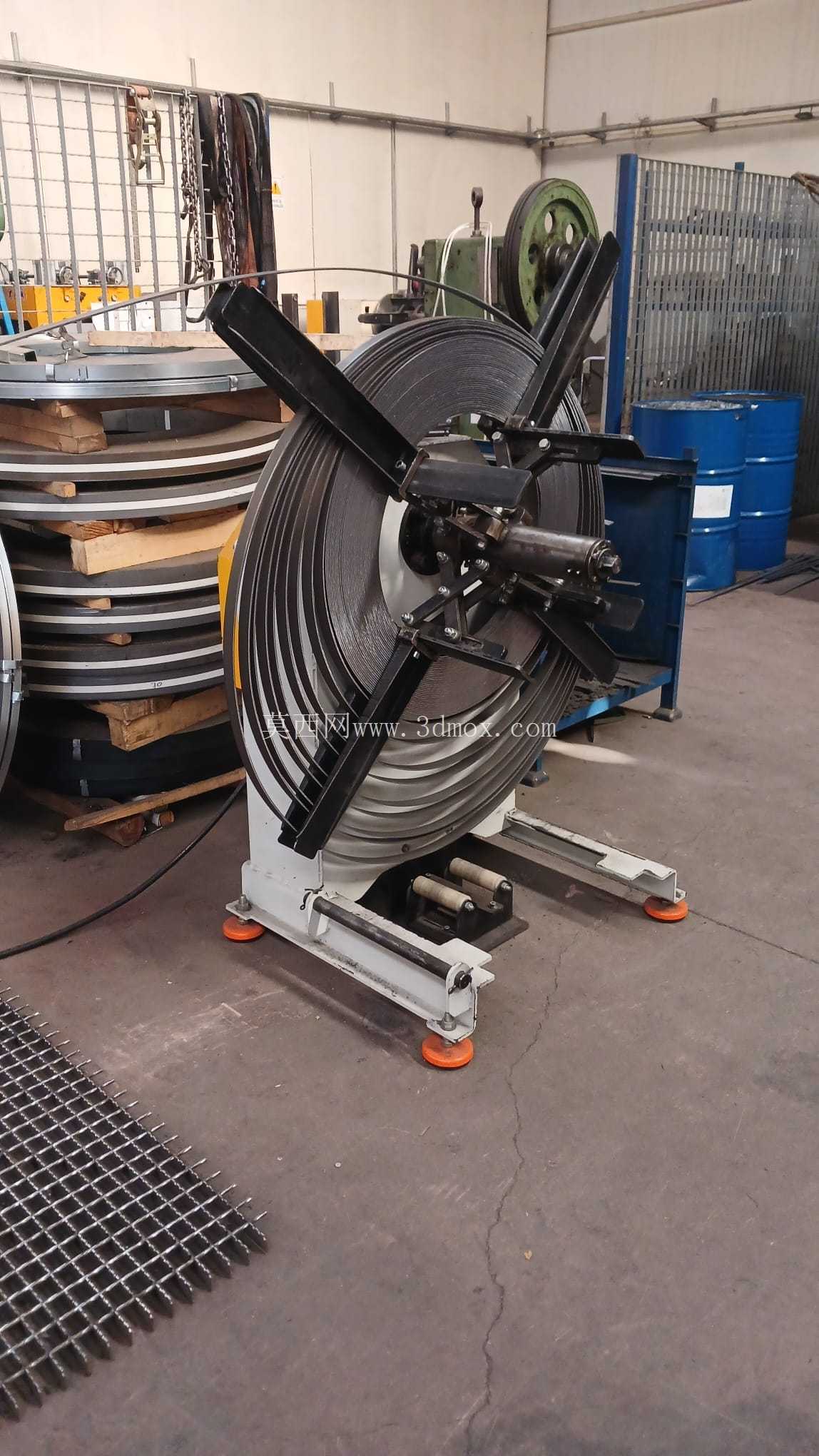

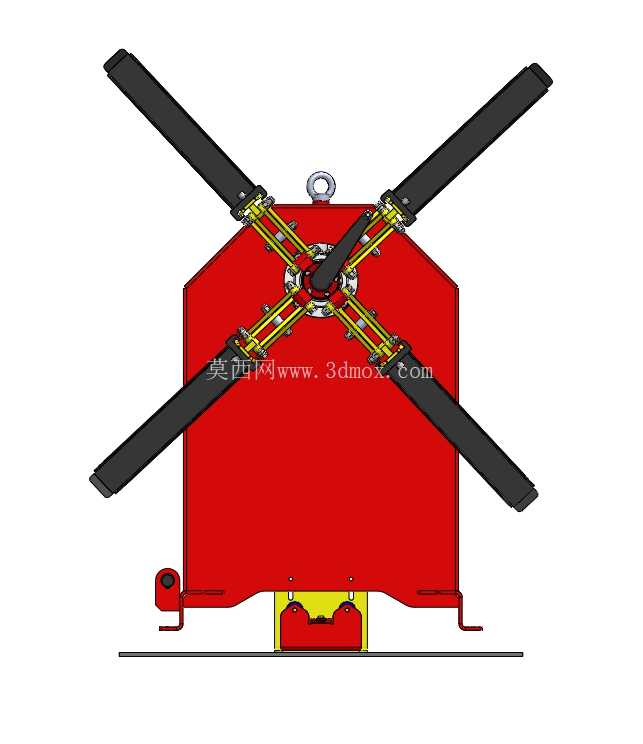

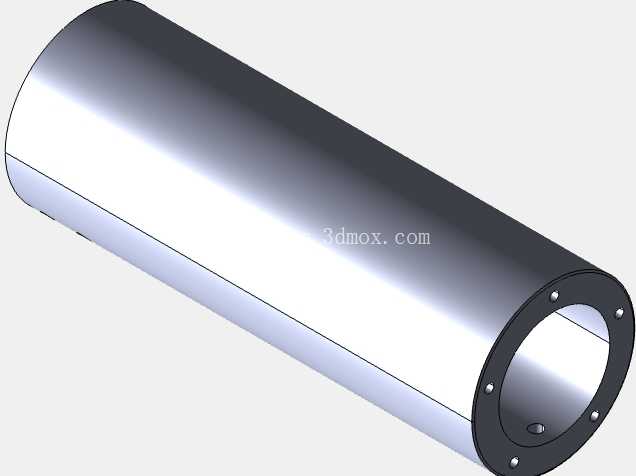

从结构设计逻辑来看，该设备采用四组径向伸缩的撑料臂作为卷材内孔支撑核心，区别于传统三爪支撑结构，四组撑臂沿主轴周向均匀分布，撑料时与卷材内圈的接触受力点更多，针对薄壁卷、内孔有轻微变形的卷材，能有效降低局部接触应力，避免撑料时将卷材内圈顶压变形，撑臂外侧的黑色耐磨衬层直接与卷材内孔接触，既可以增大摩擦力防止开卷过程中卷材与撑臂出现相对打滑，也能避免金属硬接触刮伤卷材内圈表面。撑臂的径向伸缩通过中心的连杆机构实现同步驱动，操作人员调整撑料直径时，四组撑臂可同步向外扩张或向内收拢，能适配一定范围内不同内孔直径的卷材，无需针对单一规格卷材更换定制撑块，减少产线换型时的调整工作量。

设备主体的红色焊接箱体作为整个开卷机构的承载基座，内部集成了主轴支撑轴承、传动减速组件，箱体顶部设置的吊环结构，方便车间内使用行车完成整台设备的吊装移位与安装定位，基座底部的安装底板预留了标准地脚螺栓孔，可直接固定在车间混凝土地面或者生产线配套的安装底座上，安装时需保证主轴轴线与后续送料机构的送料方向保持垂直，同时调整设备水平度，避免开卷过程中因设备倾斜出现卷材轴向窜动的问题。基座前方设置的两组带蓝色缓冲垫的承托结构，是上料工位的辅助支撑，当行车将卷材吊运至开卷工位时，可先将卷材放置在该承托结构上，再调整撑臂位置对准卷材内孔完成撑料，避免上料时卷材直接撞击撑臂或主轴，保护核心传动部件不受上料冲击损伤，承托结构的高度可根据卷材直径做小幅调整，适配不同卷径的卷材上料需求。

设备前端延伸出的长条形压料臂，是开卷过程中的阻尼约束机构，压料臂上的辊筒始终压在卷材的外圆表面，随着卷材开卷直径逐步减小，压料臂可绕铰接点随动下摆，始终保持对卷材外圆的适度压力，避免开卷转速过快时卷材出现松垮、散卷的问题，压料臂的阻尼力可根据卷材厚度、材质特性做对应调整，针对薄料、软质铝卷等易划伤的材料，可适当降低压料压力，避免压伤卷材表面，针对厚钢板、高强度钢卷则可适当增大阻尼，保证开卷张力稳定。设备底部配置的检测传感器，可实时监测卷材的送料速度与剩余料卷直径，将信号反馈给后续的伺服送料机构，实现开卷速度与送料速度的动态匹配，当后续工位需要高速送料时，开卷主轴同步提升转速，当送料暂停时，开卷机构同步制动，避免惯性转动导致多余带材松垂在设备与送料机之间，造成带材弯折、打结。

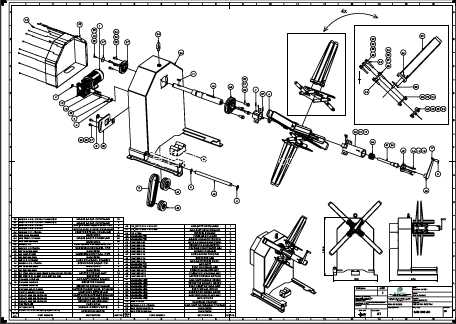

从安装边界来看，该设备整体占地尺寸适配中小冲压车间的工位布局，不需要额外开挖很深的设备基础，常规硬化地面即可满足安装承重要求，设备的动力输入可根据车间实际配置选择电机驱动或者与后续送料机构联动驱动，整体结构没有复杂的液压、气动回路，日常维护仅需定期检查撑臂连杆的润滑情况、主轴轴承的温升、耐磨衬层的磨损量即可，维护成本远低于液压驱动的重型开卷设备，非常适合加工卷材重量在750公斤以内、带材宽度适配撑臂长度的中小冲压产线使用。在实际建模过程中，该结构的各部件连接关系、运动间隙都按照实际加工装配要求做了还原，撑臂伸缩行程、压料臂摆动角度、主轴承载能力都经过受力校核，可直接作为同类开卷设备设计的参考结构，也可根据实际生产需求对撑臂长度、基座尺寸做参数化调整，适配更宽或者更窄的卷材加工需求。不少现场调试中容易忽略的细节，比如撑臂展开后的同轴度、压料辊的表面平行度、传感器的安装角度，在模型中都做了对应的结构体现，能帮助设计人员快速理解开卷设备的核心设计要点，减少现场调试时的问题排查时间。
