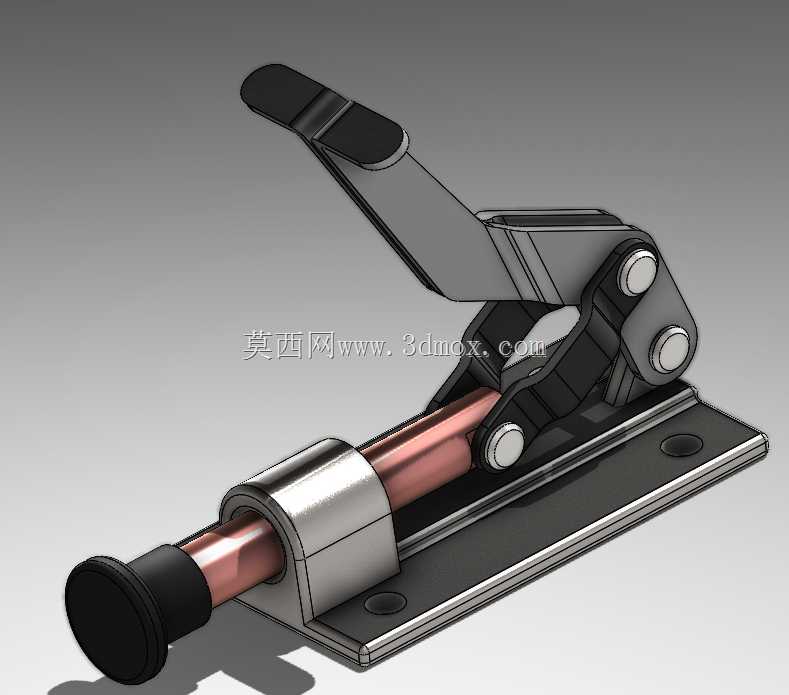

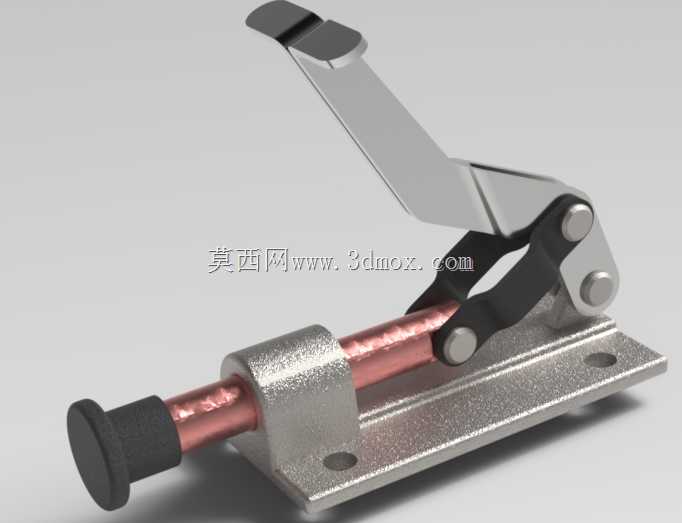

推拉式肘节快速夹紧切换夹具结构

　　从结构设计逻辑来看，它采用了平面连杆机构的死点锁紧原理，压下操作手柄的过程中，连杆组件会越过机构的运动死点位置，此时即使夹持端受到工件的反向反推力，机构也不会自行松脱，只有主动扳动手柄回程才能解除锁紧状态，这种设计不需要额外的锁止销、弹簧卡件来维持锁紧力，结构可靠性更高，长期使用也不会因为弹簧疲劳出现锁止失效的问题。夹持端的推杆采用了铜质导杆搭配钢制基座的组合，铜导杆的自润滑特性可以在长期往复滑动过程中降低摩擦阻力，不需要频繁加注润滑脂也能保持顺畅的推拉动作，导杆端部的橡胶压头可以避免刚性接触刮伤工件表面，同时能提供一定的压缩量补偿，适配不同厚度公差的工件夹持需求，压头采用过盈配合安装在导杆端部，磨损后可以快速更换，不需要整体更换导杆组件。这款推拉式肘节夹紧结构，是工装夹具领域里应用极广的手动快锁构件，日常在电子元器件装配工位、小型五金件焊接定位台、线束加工治具、木质工艺品加工夹持工位都能见到它的身影，核心作用是在工序作业时提供稳定的压紧约束力，避免工件在加工、装配、检测过程中出现位移、翘曲，相比传统的螺栓压紧、台虎钳夹持，它的操作行程短，锁紧与释放动作可以在一秒内完成，能大幅降低单件工序的辅助操作时长，适配小批量多品种的柔性生产场景。

　　安装基座采用带两个沉头安装孔的平板结构，安装孔的孔距按照通用工装治具的安装孔位标准设计，可以直接通过内六角螺栓固定在铝型材工作台、工装板或者专用设备的安装面上，安装时不需要额外做适配加工，基座的底面做了平面度精磨处理，安装后不会出现翘曲，保证导杆的滑动方向与安装面平行，避免长期使用出现导杆偏磨、卡滞的问题。操作手柄的末端套有防滑橡胶套，操作人员扳动手柄时不会出现打滑，手柄的力臂长度经过优化，只需要施加很小的扳动力就能在夹持端产生足够的压紧力，普通操作人员单手即可完成锁紧和释放操作，长时间重复操作也不容易产生手部疲劳。

　　整个机构的运动副都采用销轴铰接，销轴与连杆孔之间采用小间隙配合，既保证转动灵活，又不会出现过大的旷量，避免锁紧状态下出现夹持间隙，所有钢制构件都做了镀锌防锈处理，在车间多尘、有少量切削液飞溅的环境下也不会轻易生锈，适合生产车间的长期使用场景。在实际选型应用时，需要注意它的夹持行程是固定的，安装前要根据工件的夹持厚度调整推杆的初始伸出长度，通过导杆尾部的调节螺母可以微调夹持行程的起始位置，适配一定范围内的工件厚度差，不需要重新设计安装位。它的锁紧力方向沿导杆轴向，适合对工件施加水平方向的顶紧或者推拉方向的夹紧力，在治具设计时通常会配合固定挡块使用，将工件夹持在推杆压头与挡块之间，保证定位精度。

　　相比垂直压紧式的肘节夹具，这种推拉式结构的占用空间更小，操作手柄的运动方向在水平面上，不会和上方的加工刀具、检测探头产生运动干涉，适合在安装空间局促、压紧方向为水平方向的工位使用。在三维建模过程中，所有铰接销轴的配合间隙、导杆与基座导向孔的配合长度都按照实际加工公差做了还原，运动仿真时可以完整模拟手柄扳动从松开到锁紧的全行程动作，能直接用于工装治具的虚拟装配验证，检查机构运动过程中是否和周边构件存在干涉，也可以直接导出工程图用于生产加工。
